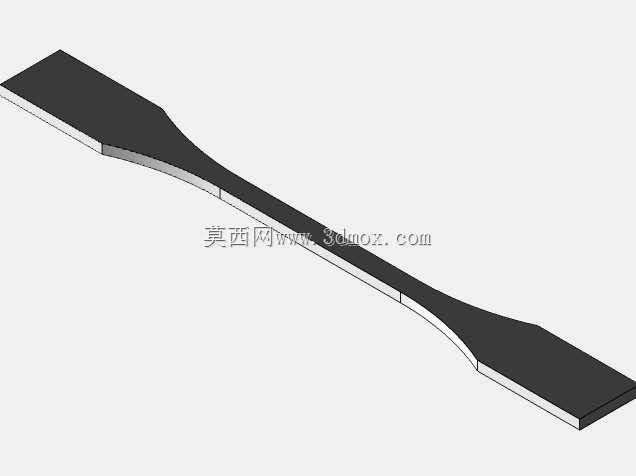

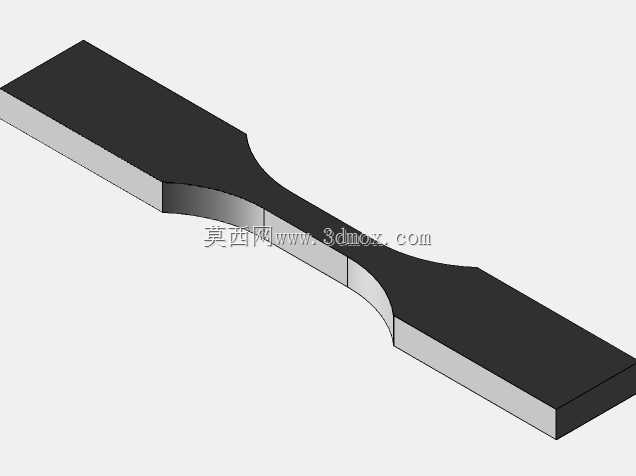

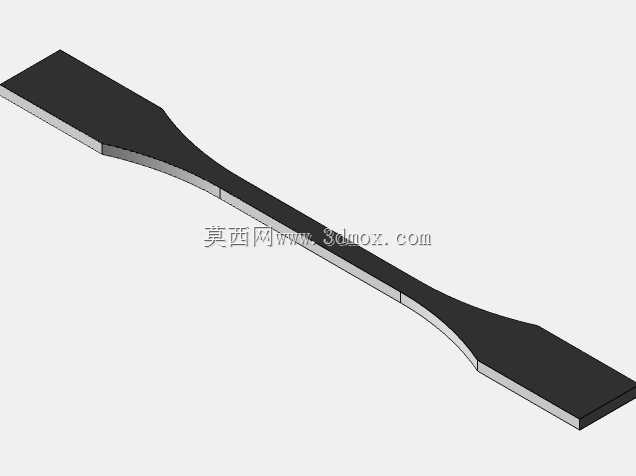

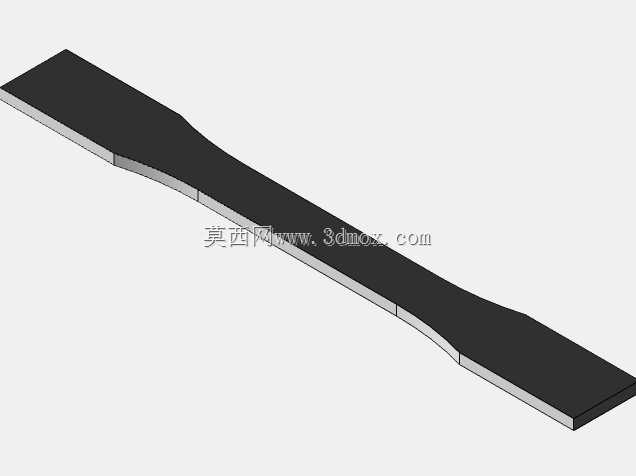

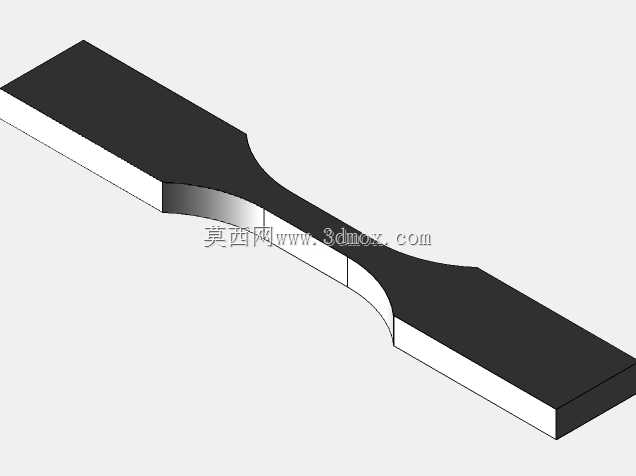

ASTM D638系列拉伸试样激光切割矢量模型

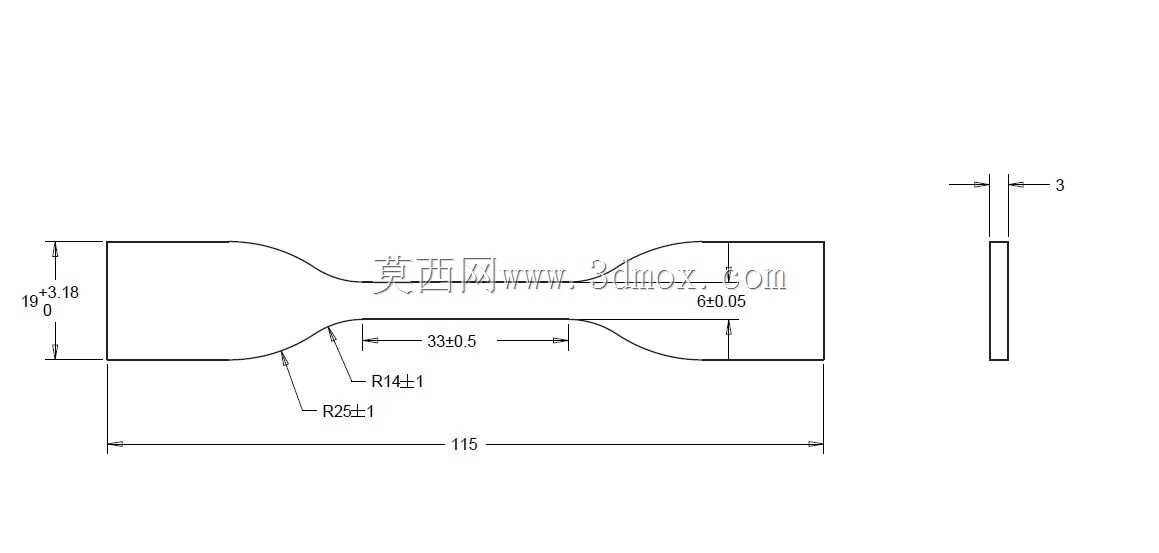

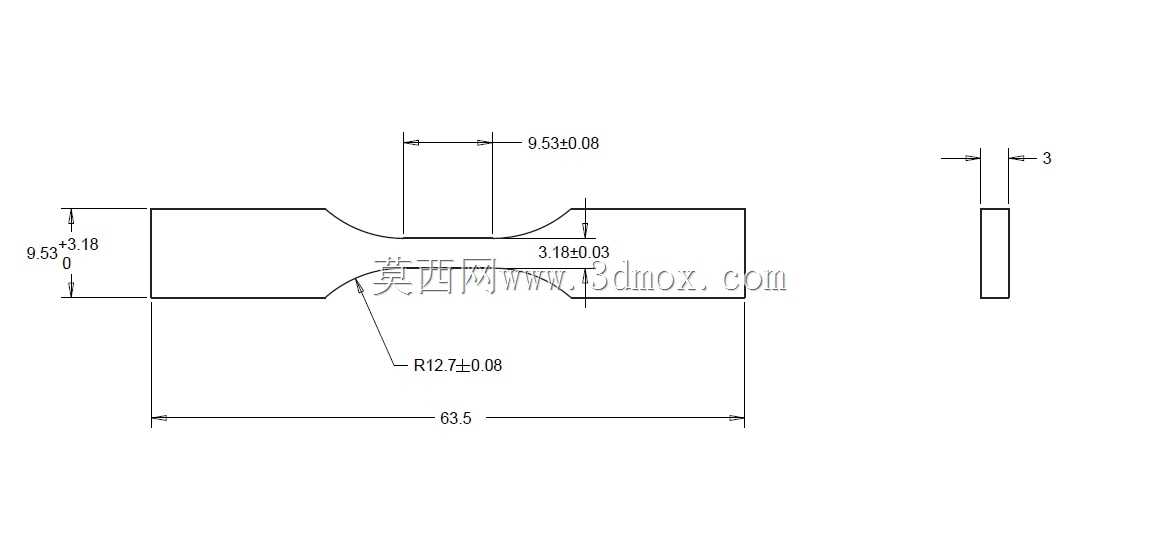

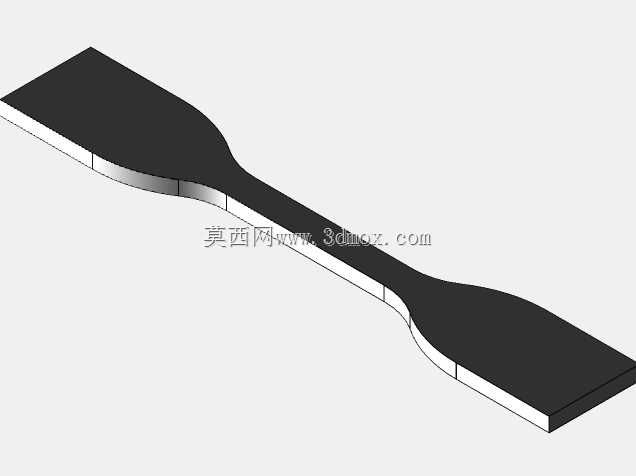

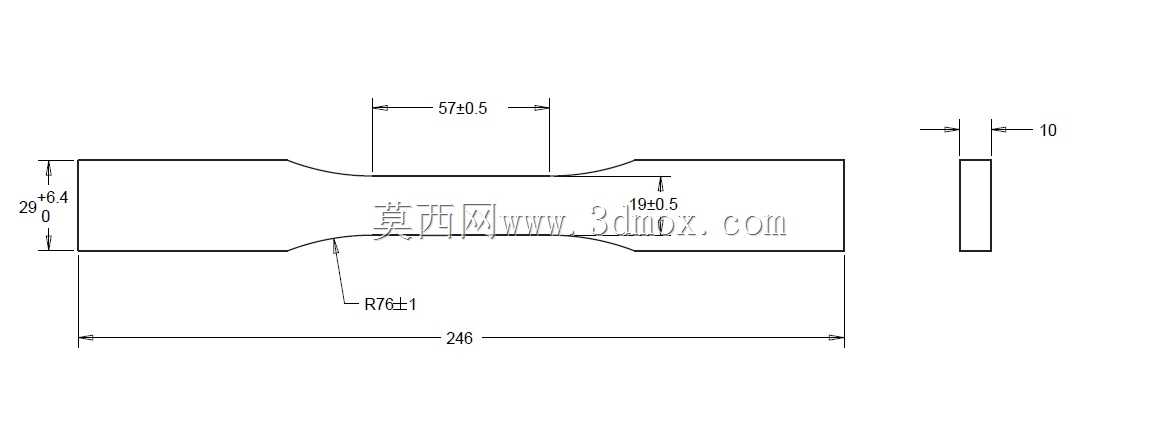

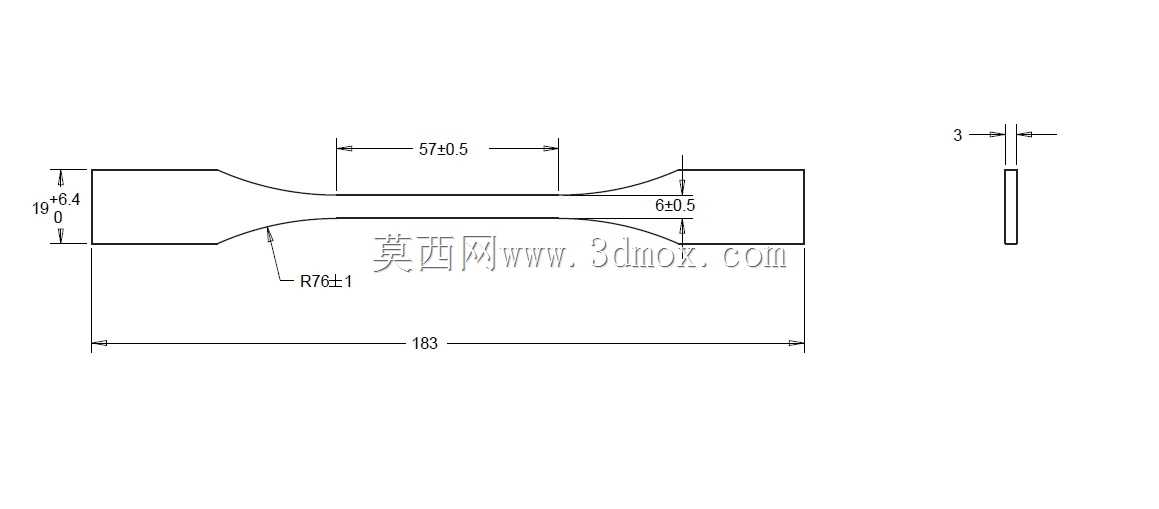

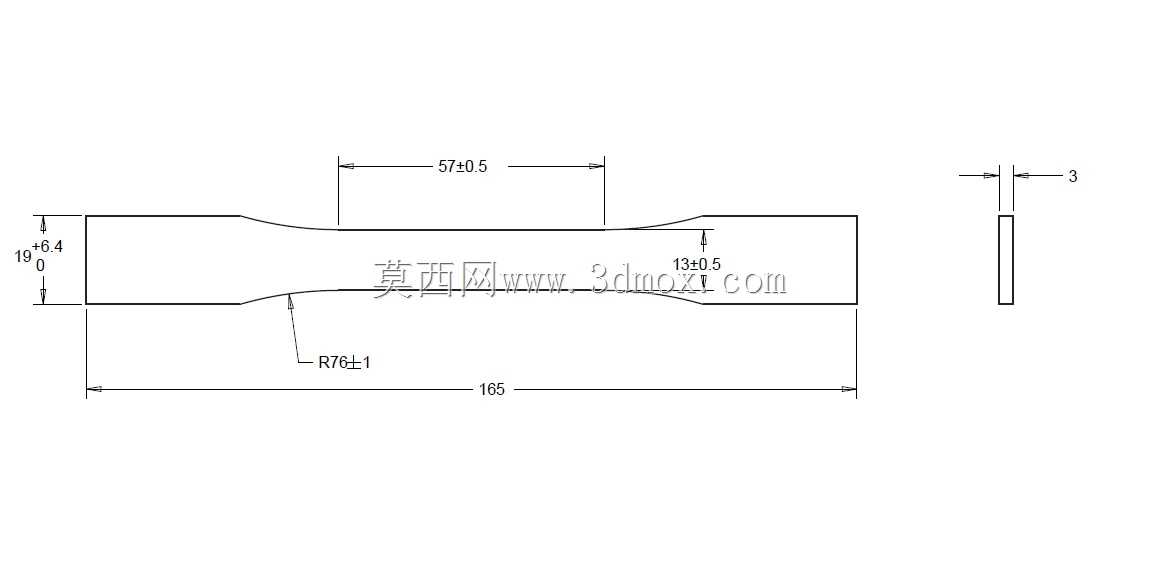

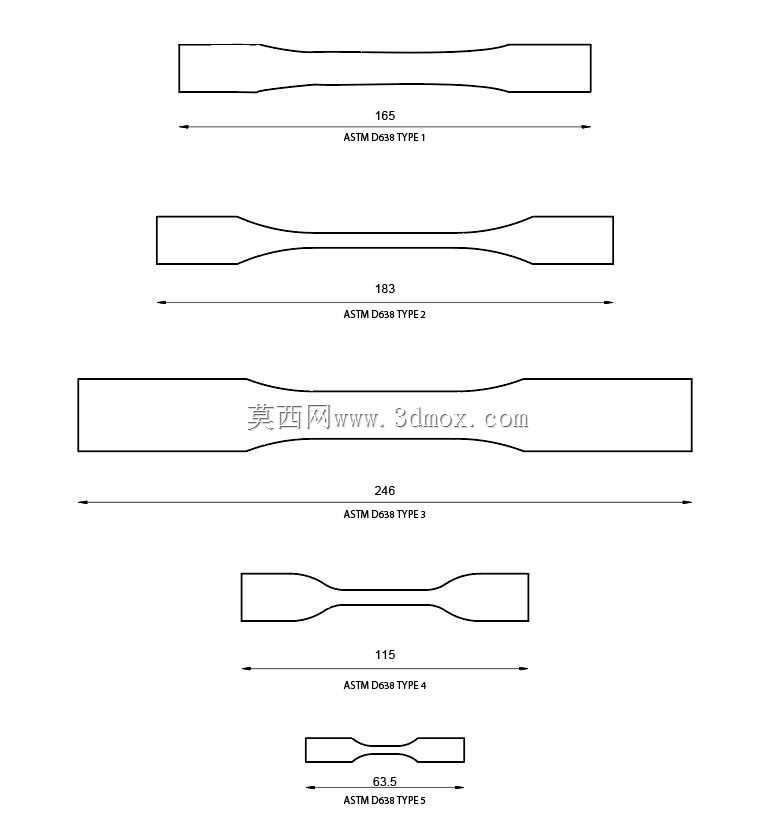

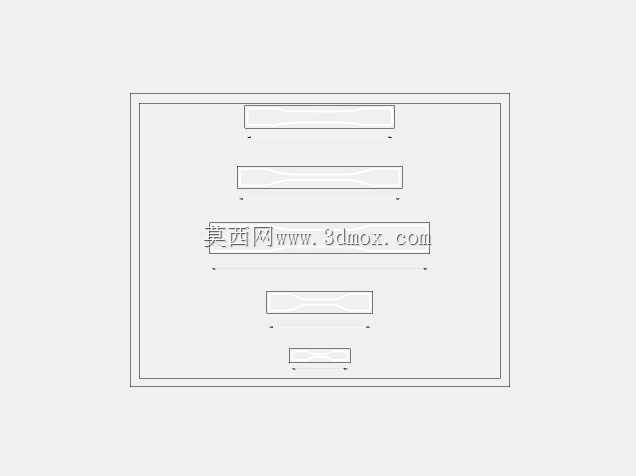

这套模型对应材料拉伸性能测试所用的标准试样构型，覆盖ASTM D638标准下的五类常用试样规格，核心服务于高分子材料、复合材料等非金属材料的力学性能检测场景，可直接对接激光切割、数控铣削等加工设备，快速制备符合标准要求的测试样件，适配实验室材料研发、来料性能校验、生产批次质量抽检等多类测试需求。在材料力学测试领域，试样的尺寸精度直接决定拉伸强度、断裂伸长率、弹性模量等核心参数的检测准确性，传统试样加工多依赖人工绘图、逐件校准，不仅效率低下，还容易出现过渡圆弧不规整、平行段尺寸偏差、夹持端匹配度不足等问题，直接导致测试数据离散度大，无法真实反映材料性能。这套模型在设计阶段严格遵循标准的尺寸公差要求，针对每一类试样的平行段长度、过渡圆弧半径、夹持端宽度都做了精准的边界约束，其中I型试样总长165mm，适配常规大延伸率材料的测试需求，平行段宽度统一，过渡圆弧平滑过渡，可有效避免应力集中在非测试段引发的异常断裂；II型试样总长183mm，针对模量较高、延伸率偏低的硬质材料优化了夹持端与平行段的衔接结构，降低夹持力对测试段的应力干扰；III型试样总长246mm，适用于厚片材料或需要大标距测试的场景，加长的平行段可适配大变形引伸计的安装需求，避免引伸计固定位置影响试样变形；IV型试样总长115mm，属于小尺寸试样构型，适配微量材料、小批量配方研发的测试场景，仅需少量原料即可制备合格样件，大幅降低研发阶段的原料损耗；V型试样总长63.5mm，为微型试样规格，可适配微拉伸测试设备，满足超薄薄膜、微尺度材料的性能测试需求。所有构型的矢量轮廓都做了闭合路径优化，导入激光切割设备后无需二次修图即可直接加工，适配亚克力、塑料片材、薄金属片等多种常见试样基材，同时预留了加工余量边界，可根据不同切割设备的 kerf 补偿值快速调整路径尺寸，保证加工后的试样实际尺寸完全符合标准公差要求。在实际使用中，这套模型可直接对接实验室的快速制样流程，省去重复绘图、尺寸校准的环节，大幅缩短从原料到测试样件的制备周期，同时统一的轮廓标准可避免不同人员绘图带来的尺寸差异，保障不同批次、不同人员测试的数据一致性，为材料性能校准、配方迭代、质量判定提供可靠的试样基础。
