宽幅龙门数控机架含3D打印适配结构

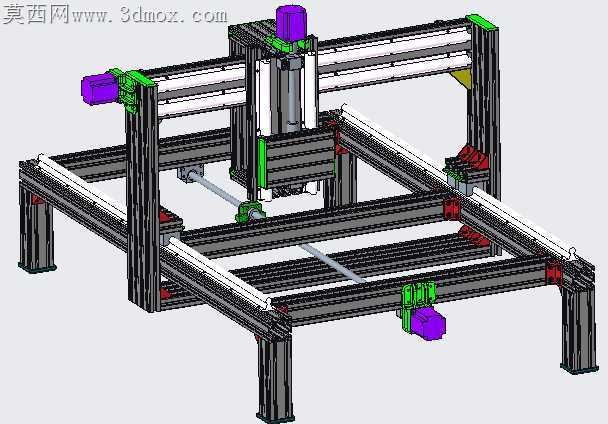

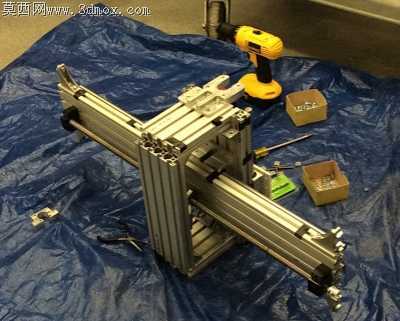

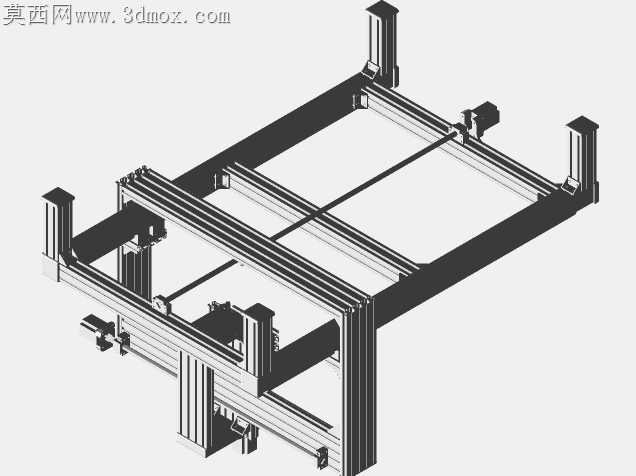

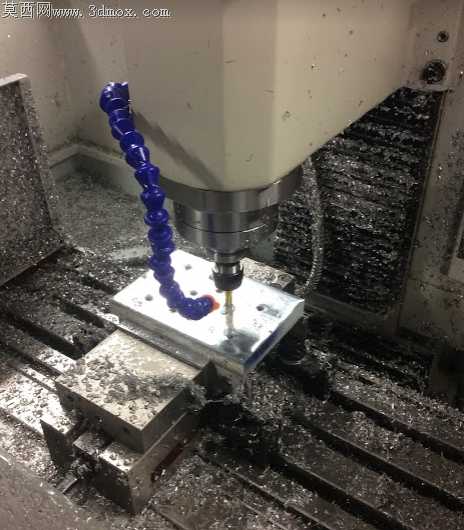

铝型材框架拼接时最容易被忽略的问题，是长跨距横梁的自重挠度对加工精度的蚕食，尤其是兼顾大幅面3D打印与数控铣削功能的龙门结构，铣削时的断续切削冲击力、打印时喷头长时间匀速移动的微幅振动，都会顺着型材连接节点不断放大，最终在工件表面留下振纹或是层纹偏移。这套机架在横梁与立柱的连接位置没有采用常规的角码直接锁附，而是在每处连接节点增加了内嵌式的钢制衬套，衬套与铝型材型腔的配合公差控制在0.02mm以内，锁附螺丝时不会因为铝型材材质偏软导致连接面凹陷，哪怕是长时间承受Z轴主轴的往复冲击，连接位置也不会出现松动偏移。

工作台面的型材排布特意避开了等距设计，靠近龙门加工行程中心的位置型材排布更密，边缘区域适当放宽间距，毕竟不管是铣削木质、铝制工件，还是大幅面3D打印的平台调平，核心加工区域的台面刚性直接决定成品良率，边缘区域仅做工件承托或是辅件放置，不需要过高的刚性冗余，这样的排布既控制了整体机架的自重，也不会出现核心区域台面受力下凹的问题。走线槽的位置直接集成在型材的侧槽内，没有额外加装外置拖链的固定支架，X轴和Y轴的传动线缆顺着型材内腔走到端部的出线口，移动过程中线缆的弯折半径全程保持一致，不会因为长期往复弯折出现线芯断裂，也避免了外置走线在加工过程中被切屑剐蹭破损。

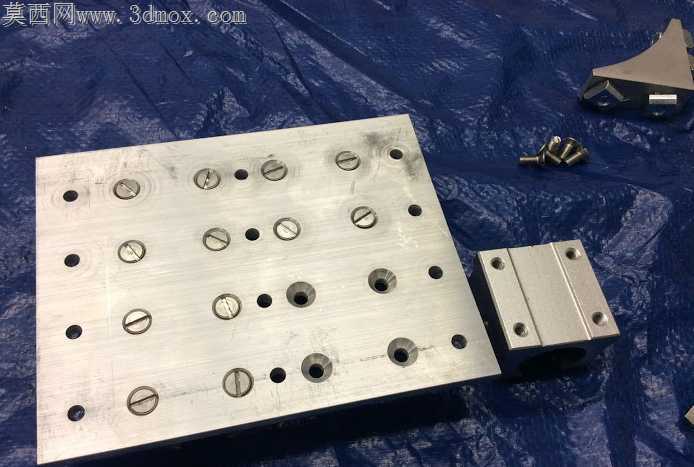

Z轴滑台的安装面特意做了二次加工的余量预留，铝型材挤出成型的平面度很难直接满足主轴安装的垂直度要求，预留的0.1mm加工余量可以在框架整体拼接完成后，一次性铣平安装面，抵消框架拼接过程中产生的累积形位公差，不需要反复调整垫片来找正主轴垂直度。机架底部的可调脚杯安装位置没有直接锁在型材端面上，而是在每根立柱底部增加了一块厚度8mm的钢板转接件，脚杯的受力通过钢板分散到整个立柱截面，哪怕是设备放置在地面不平整的车间环境，调整脚杯高度时也不会因为局部应力过大导致立柱端面变形，长期使用也不会出现机架整体倾斜的问题。兼顾3D打印功能时，横梁上的喷头安装位预留了通用的2020型材安装槽，不需要额外打孔攻丝就能直接固定FDM打印喷头，切换铣削和打印功能时只需要更换末端执行模块，不需要重新校准整个机架的运动精度。
