教学演示用斯特林动力装置结构模型

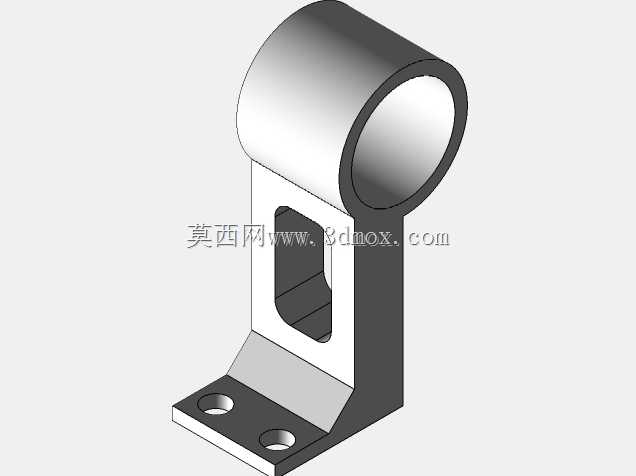

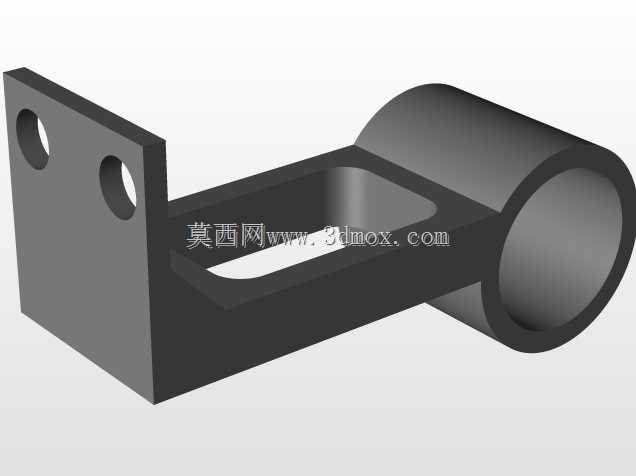

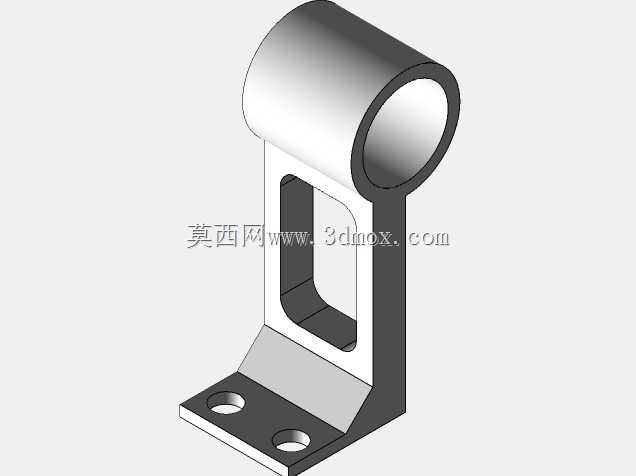

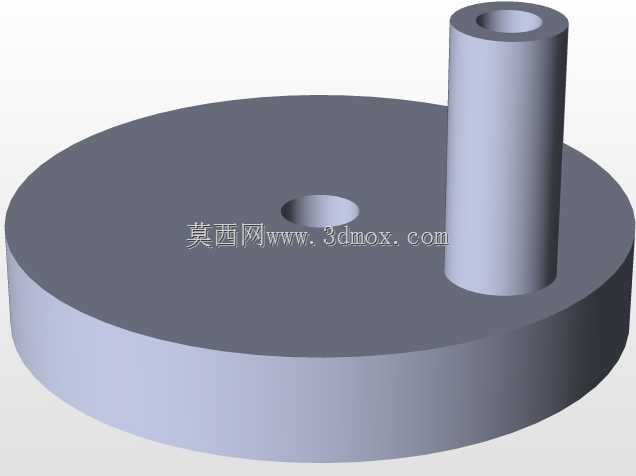

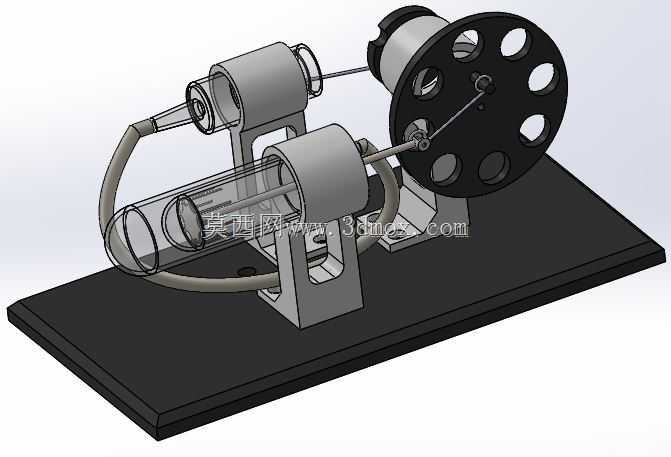

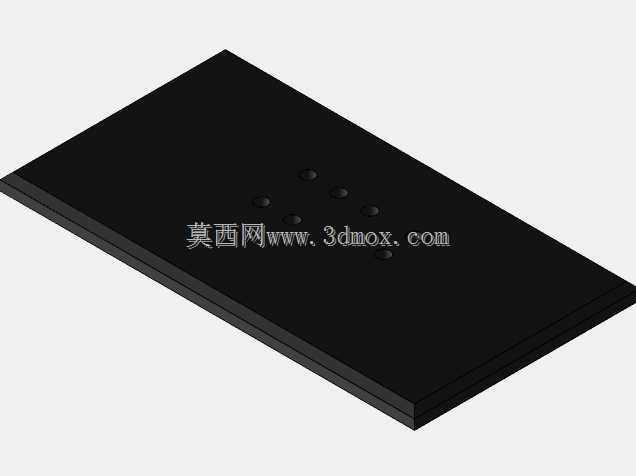

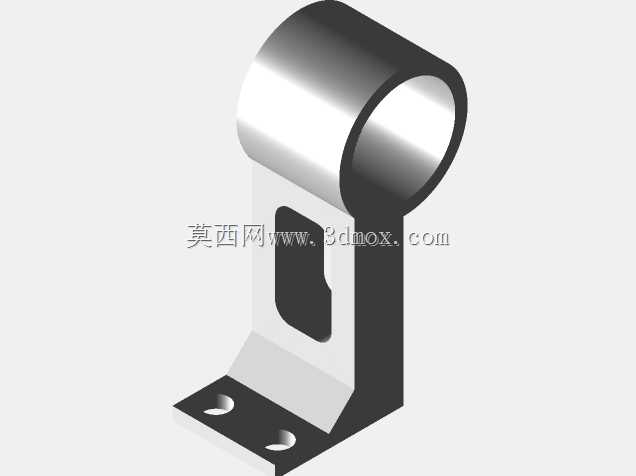

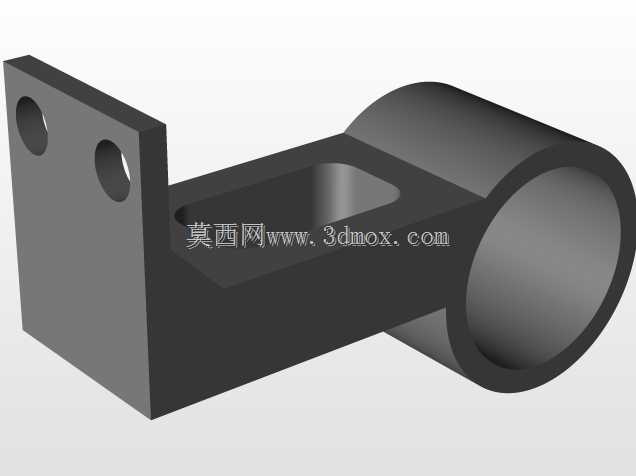

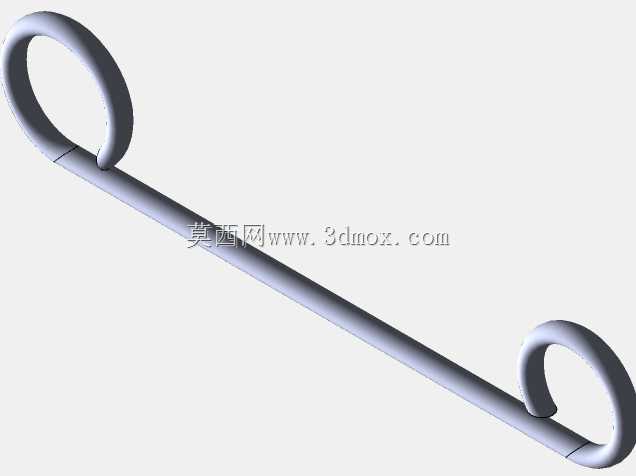

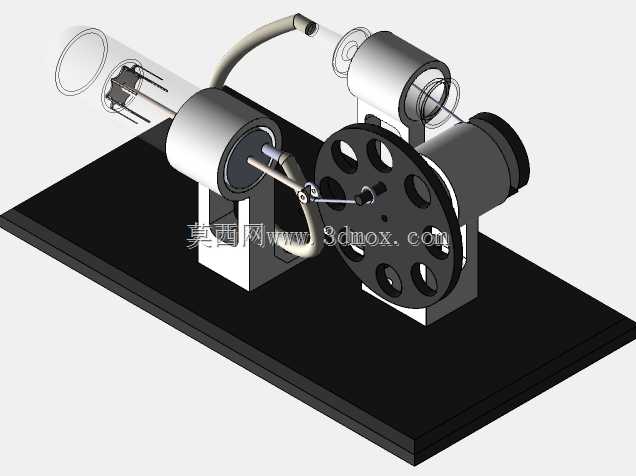

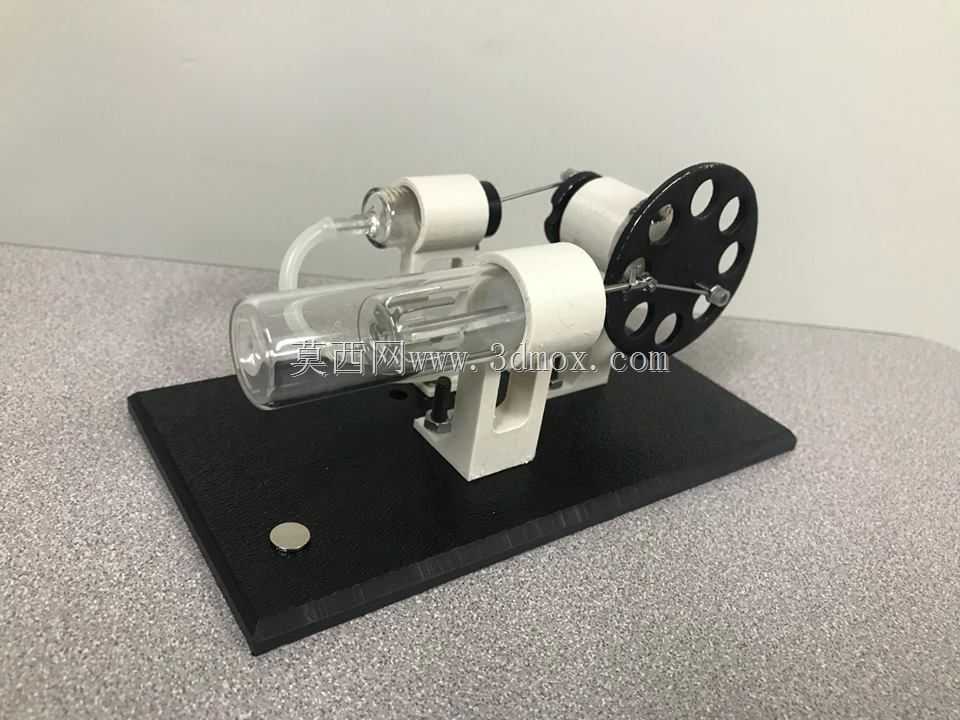

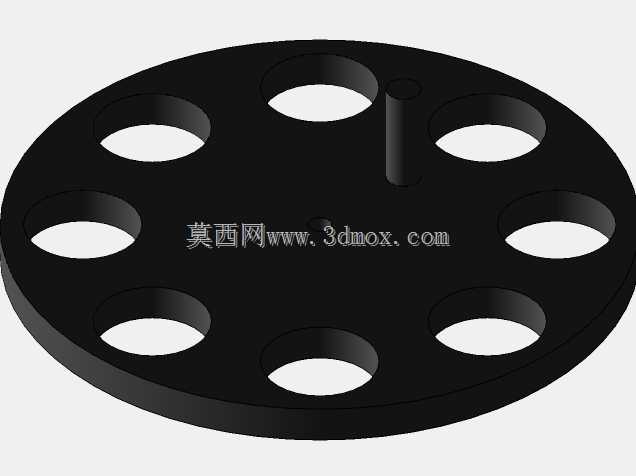

这款斯特林动力装置模型，主要面向高校机械原理教学、科创项目原理验证、科普展品制作等场景使用，能够直观展示外燃式热力循环的完整工作过程，帮助学习者理解热功转换的核心机械逻辑，也可作为小型动力原理验证的实体参照载体。装置整体采用卧式布局，核心功能是通过封闭腔体内的工质受热膨胀、遇冷收缩形成的压力差，推动动力活塞做往复直线运动，再通过曲柄连杆机构将直线运动转化为飞轮的旋转运动，完整复现斯特林循环的进气、压缩、膨胀、排气四个工作冲程，整套传动链路无冗余结构，运动干涉经过反复校核，运转过程顺滑无卡滞。设计过程中优先考虑结构的可观测性，将冷热端气缸、传动连杆、曲柄飞轮等核心部件全部外露展示，透明气缸壳体可以清晰观察内部活塞的运动状态，方便学习者对应热力循环的各个阶段理解机械动作逻辑；支撑结构采用一体化弯折的金属支架，兼顾结构刚性与轻量化需求，底部设置整块平整安装底板，既可以保证装置运转时的整体稳定性，也预留了充足的安装固定孔位，方便将装置固定在实验台架或者展示台面上。整套装置的安装边界控制合理，横向尺寸适配常规实验台的摆放空间，纵向高度不会遮挡后方的教学展示板面，飞轮端预留的动力输出轴可以外接小型负载，用来直观展示动力输出的实际效果，也可拓展连接发电模块、小型传动机构等附属部件，满足不同场景的演示与实验需求。管路布局采用柔性耐温管路连接冷热端腔体，既可以适配装配过程中的尺寸公差，也能降低运转过程中的振动传导，减少整机运行的噪音与结构损耗；飞轮采用多孔镂空结构设计，在保证转动惯量满足运转蓄能需求的前提下，尽可能降低整体重量，同时镂空结构也能提升装置的视觉层次感，让整体外观更具工业设计美感。
