Arduino控制气动式自动调酒装置结构设计

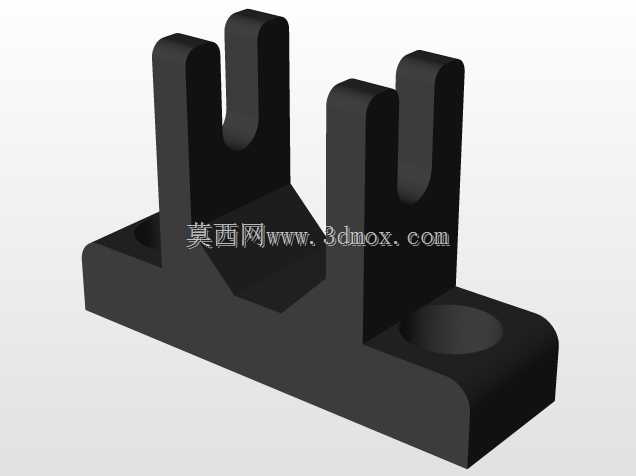

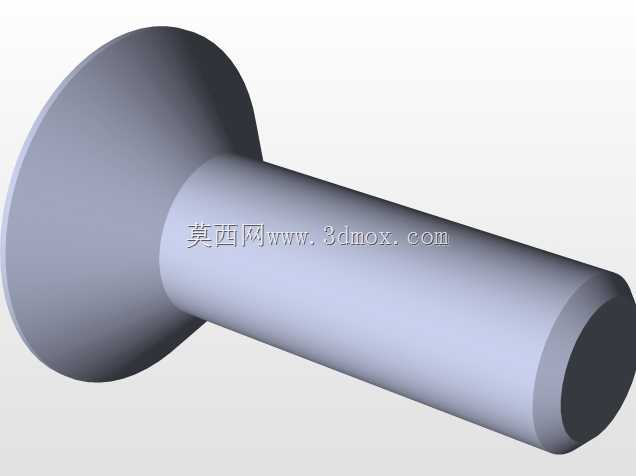

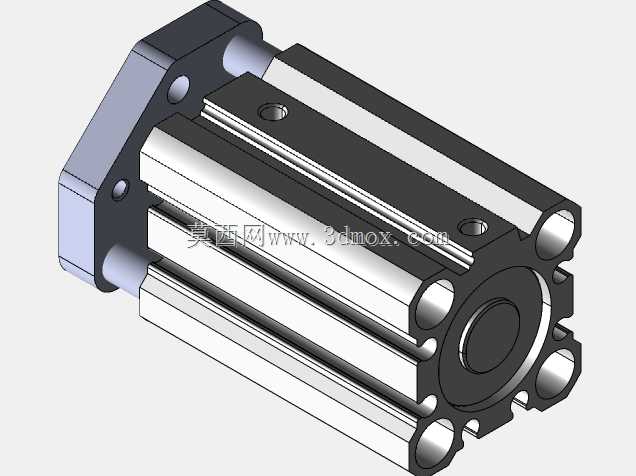

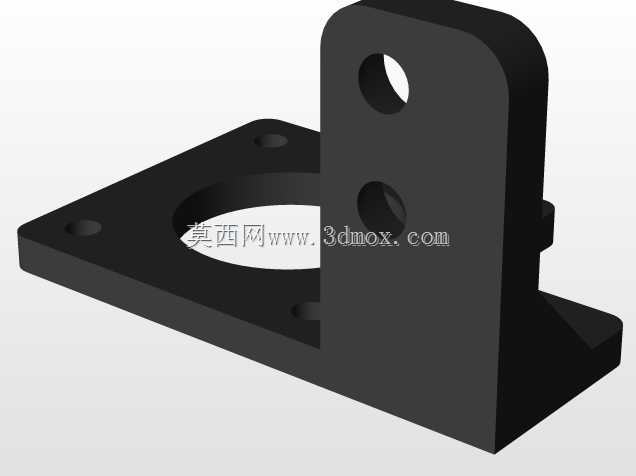

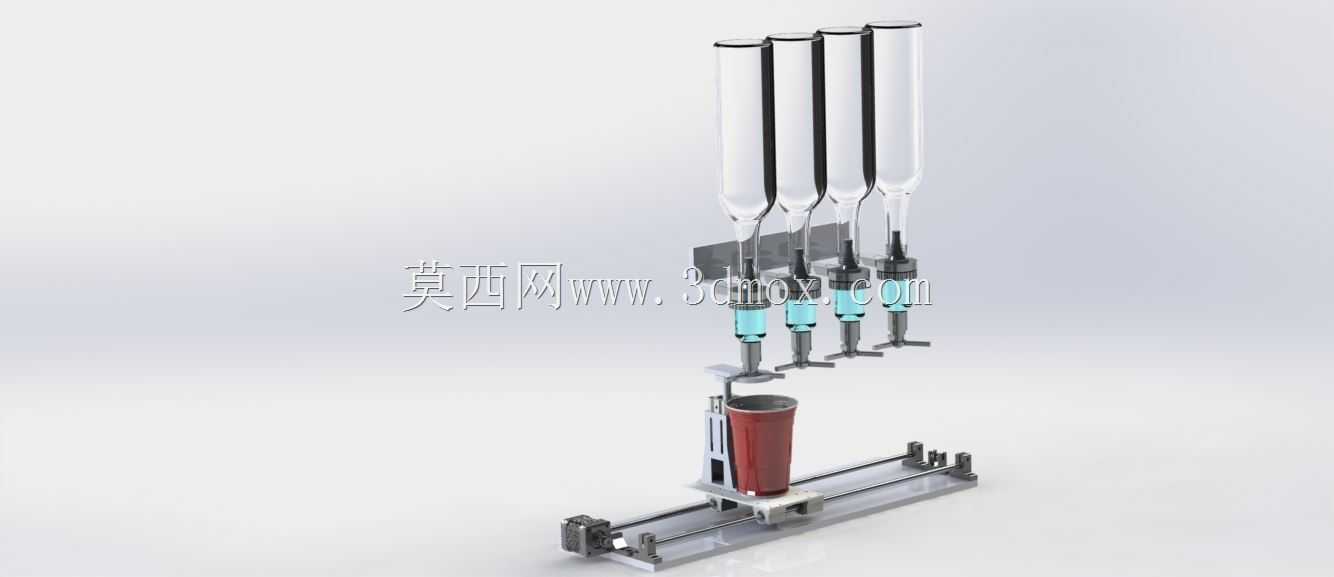

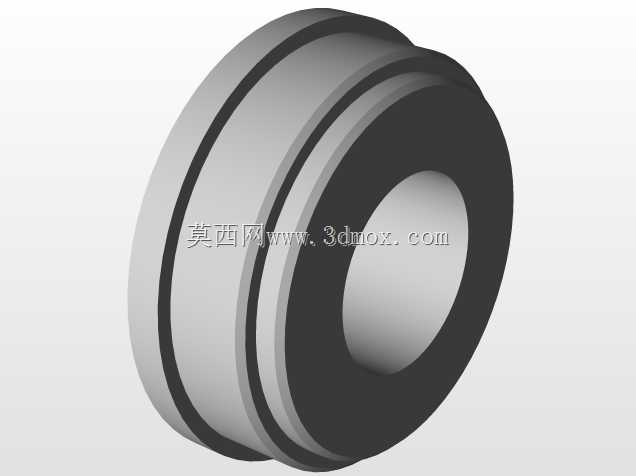

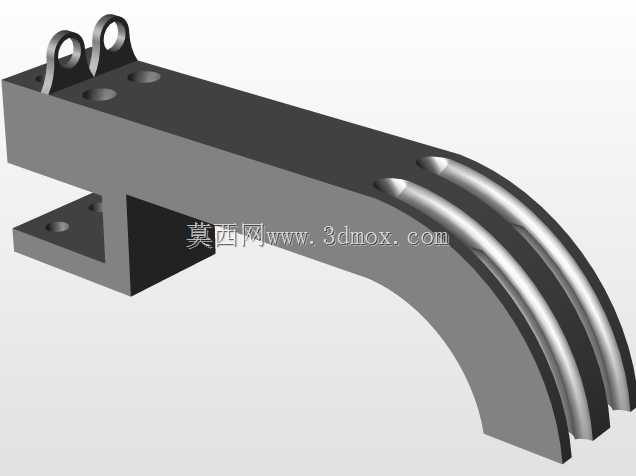

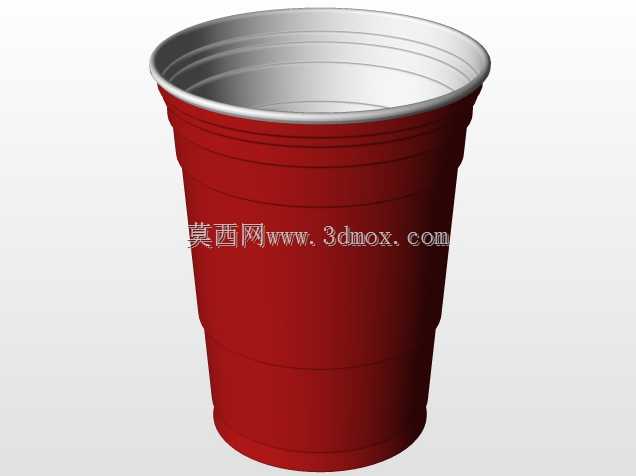

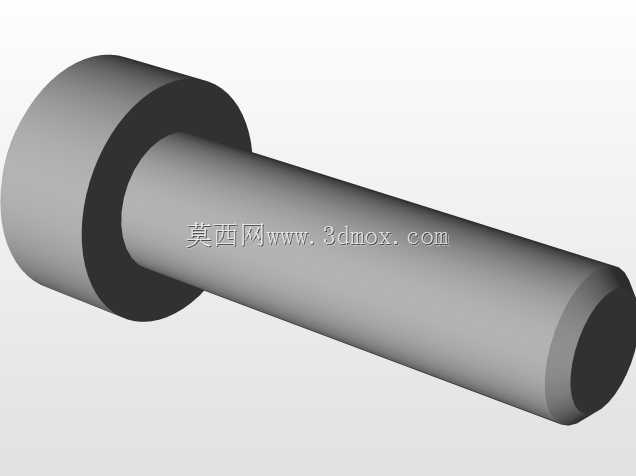

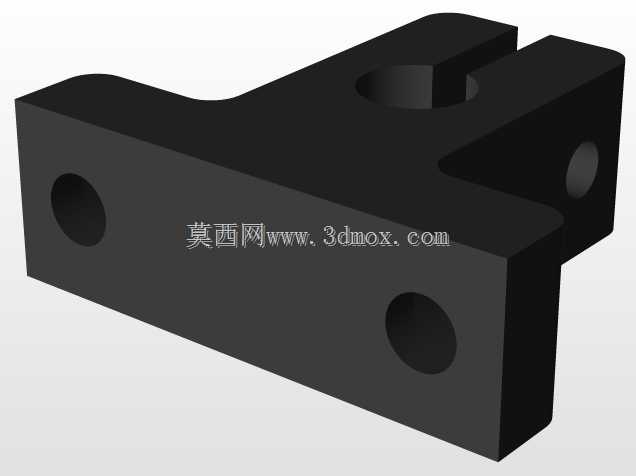

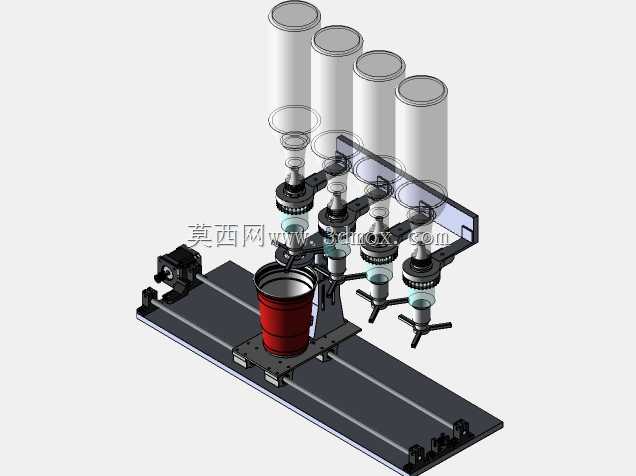

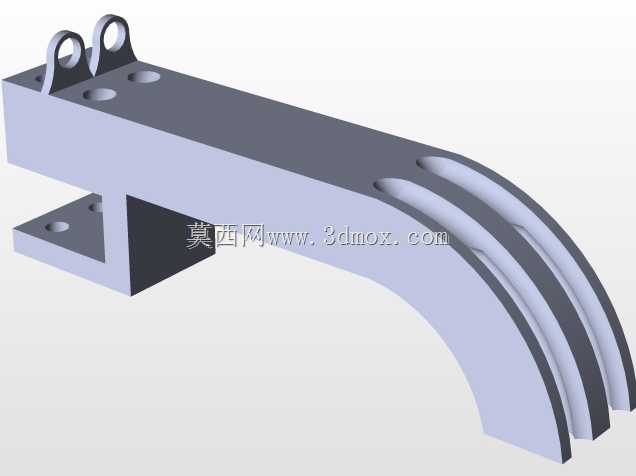

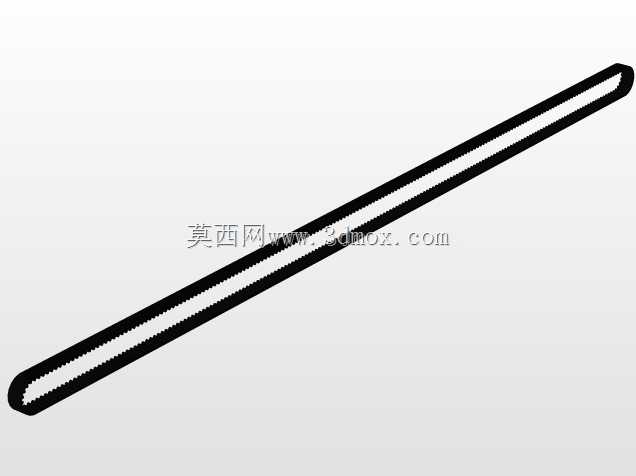

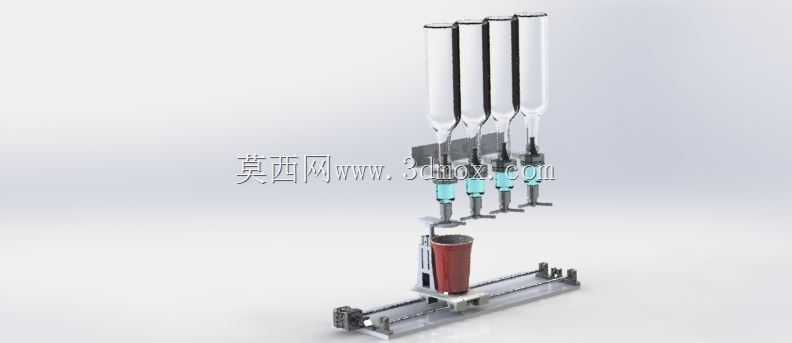

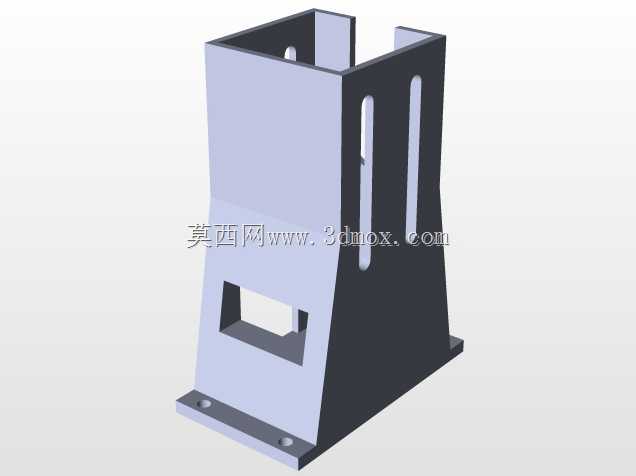

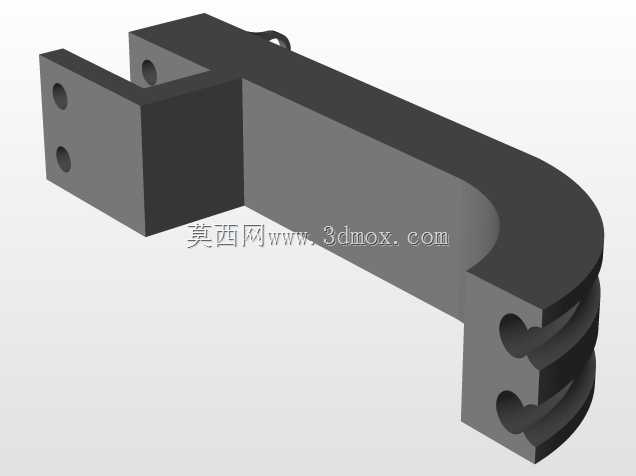

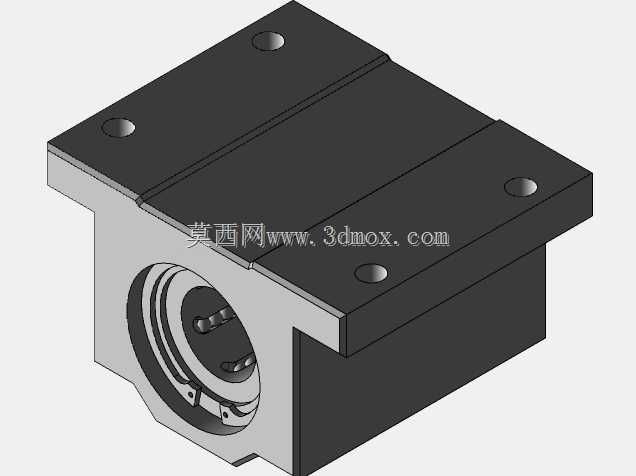

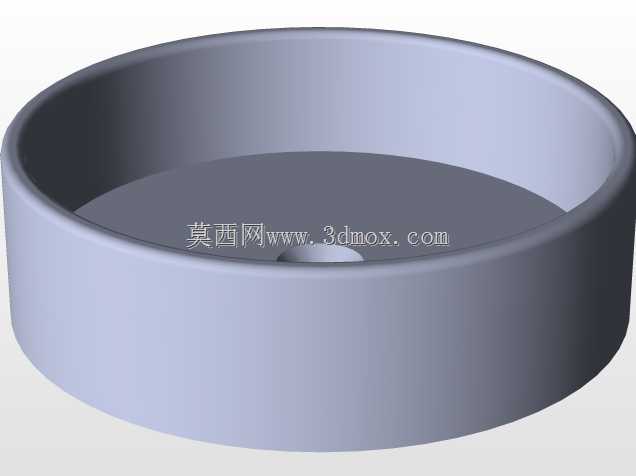

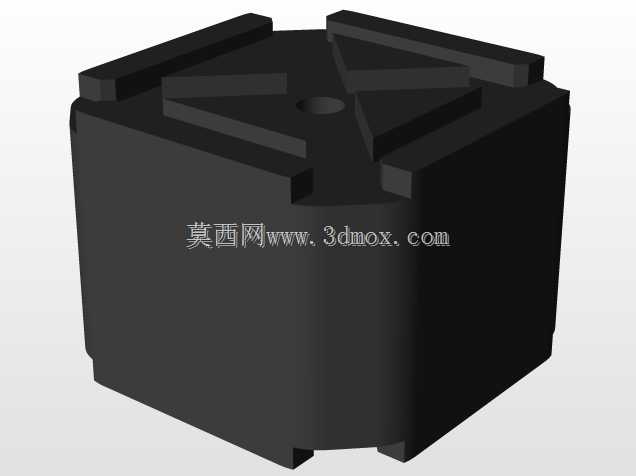

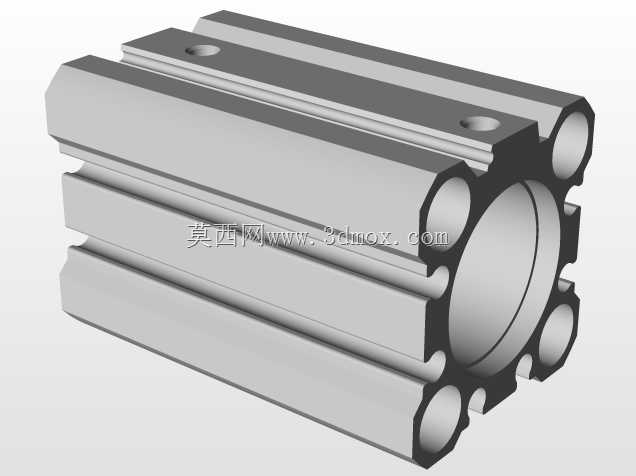

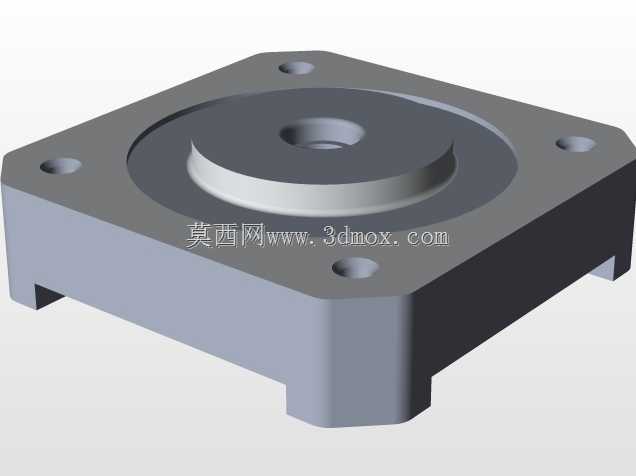

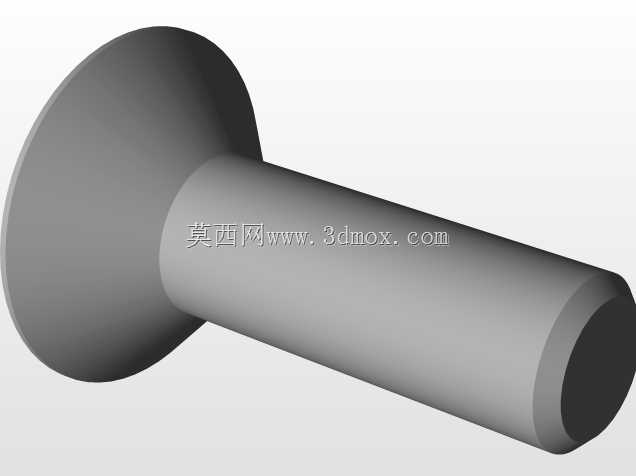

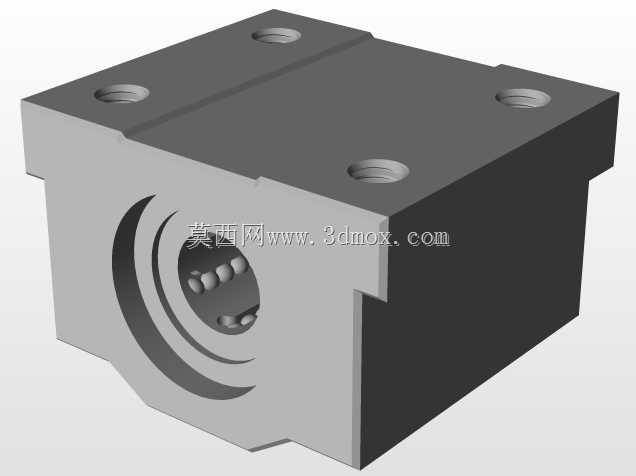

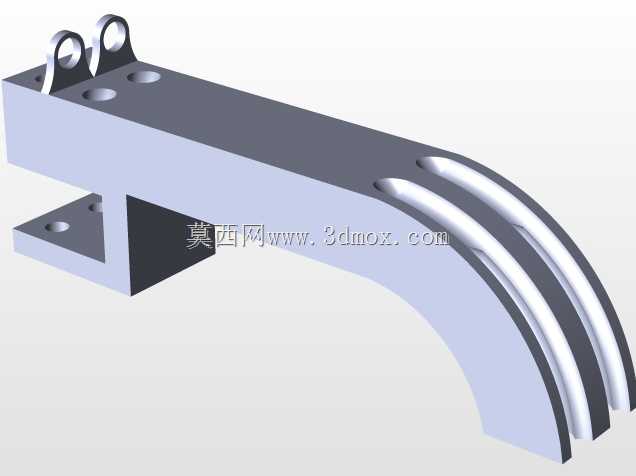

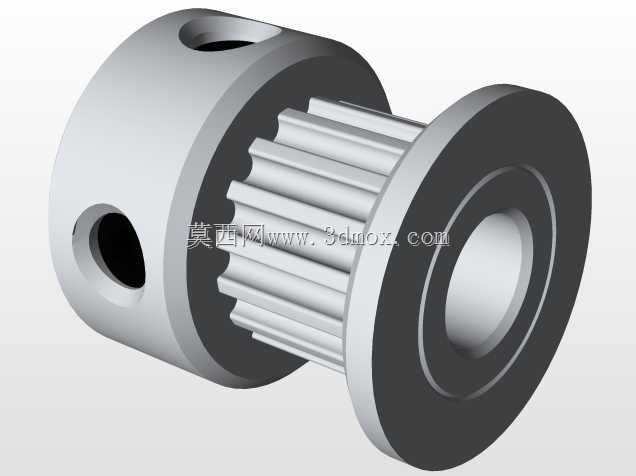

这款气动式自动调酒装置，核心面向小型酒吧、校园创客实践、饮品体验门店的饮品调配场景，可替代人工完成多品类基酒、辅料的定量加注与混合动作，解决人工调酒时定量偏差大、出杯效率不稳定、高峰时段人手不足的实际痛点。装置整体采用卧式线性滑台作为承载基座，杯具放置工位固定在滑台滑块上，可沿导轨方向做精准的水平往复移动，滑台的有效行程刚好覆盖四个注液工位的排布范围，安装时仅需预留长度略大于滑台总行程、宽度适配基座尺寸的水平台面即可，无需额外复杂的固定结构，台面承重满足装置整体重量即可正常部署。四个注液单元采用竖直排布的透明储液管作为储液容器，每个储液管下方对应独立的气动控制阀与注液嘴，储液管的容量设计适配常规酒吧单次营业的基酒消耗量，避免频繁补液的操作，注液嘴的出口高度刚好高于常规饮品杯的杯口高度，既不会在移动时剐蹭杯沿，也能减少注液过程中的液体飞溅问题。控制部分采用Arduino作为核心控制单元，通过预设程序控制滑台的移动定位与每个气动阀的开启时长，以此实现不同饮品配方的定量加注，每个阀的通断时长可根据液体粘稠度、单次注液量做参数调整，适配不同类型的酒液、饮料辅料的加注需求。设计过程中优先考虑了结构的易维护性，储液管采用快拆式固定结构，可快速拆卸完成清洗或补液，气动阀与管路接头均采用标准通用气动配件，出现故障时可直接替换标准件，无需定制专属配件。滑台的驱动采用步进电机配合丝杆传动，定位精度可满足杯口与注液嘴的对位要求，避免注液时液体洒出杯外。装置的气路部分采用集中供气布局，所有气动阀的进气端统一连接到同一进气汇流排，仅需外接一个满足工作压力要求的小型气泵即可驱动全部注液动作，无需为每个注液单元单独配置气源。整体结构没有冗余的外装壳体，所有功能部件外露排布，既方便调试阶段观察各部件的运行状态，也能降低整体制造成本，适合教学实践场景下的原理展示与二次改装，使用者可根据自身需求调整储液管数量、滑台行程、阀组控制逻辑，拓展出更多饮品调配的功能。
