Wii体感控制并联机械臂结构设计

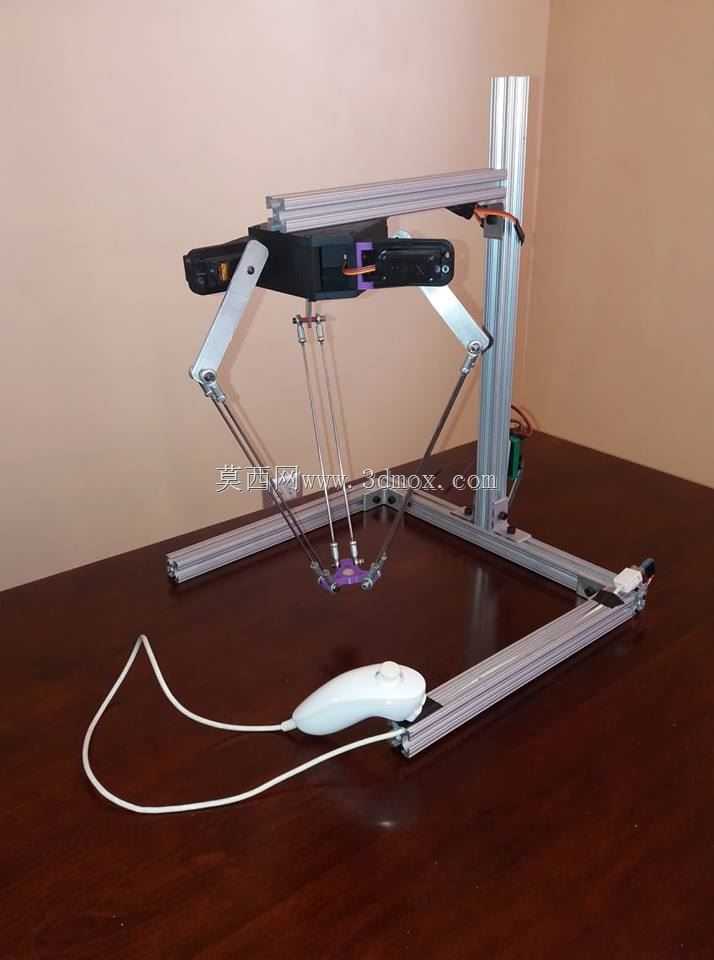

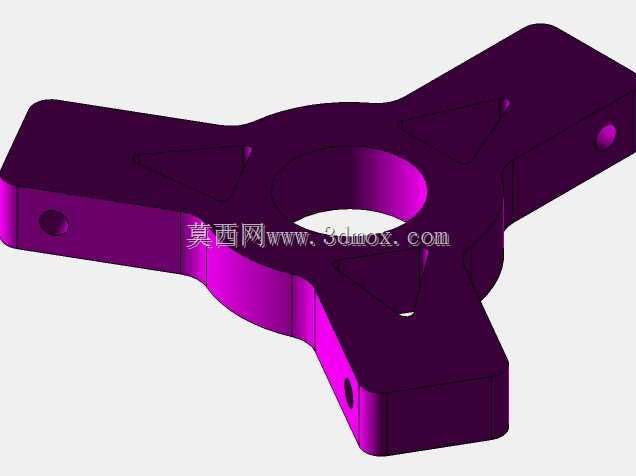

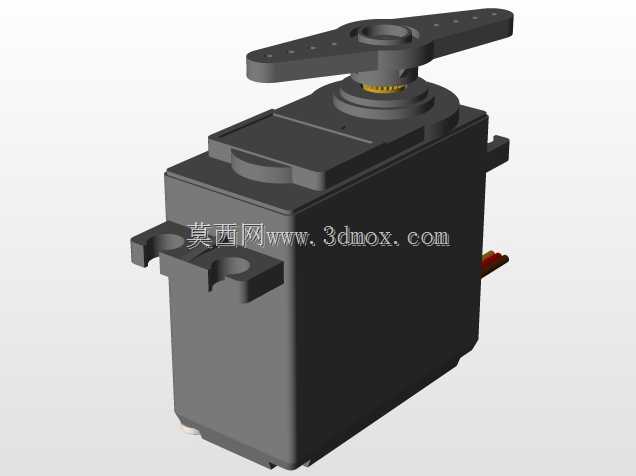

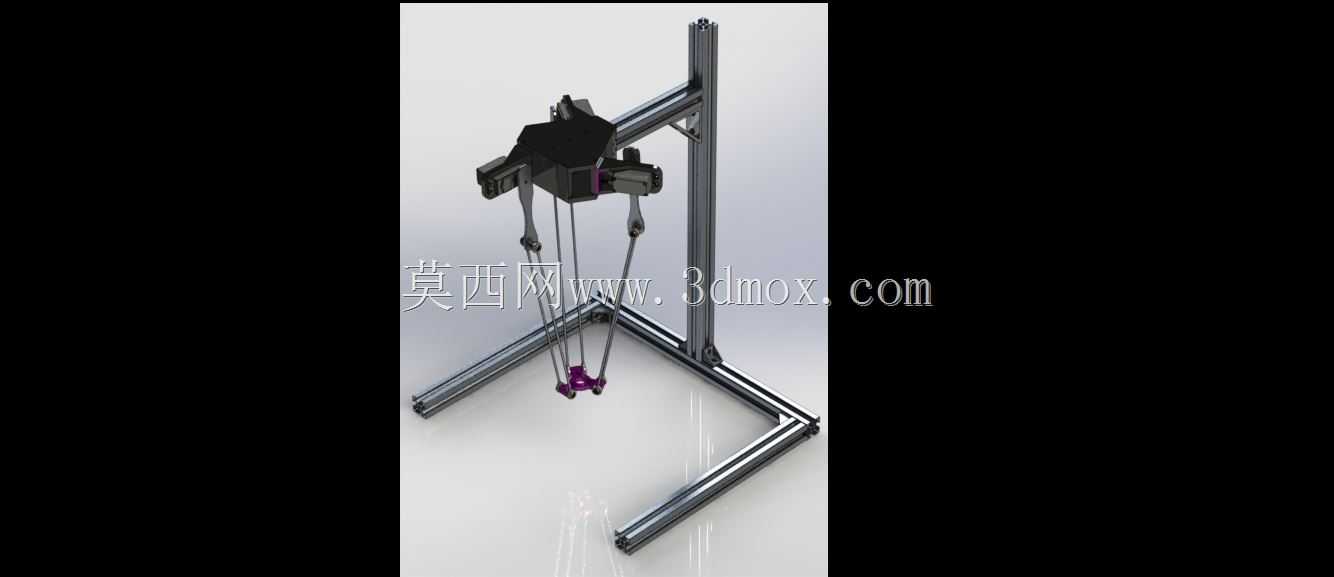

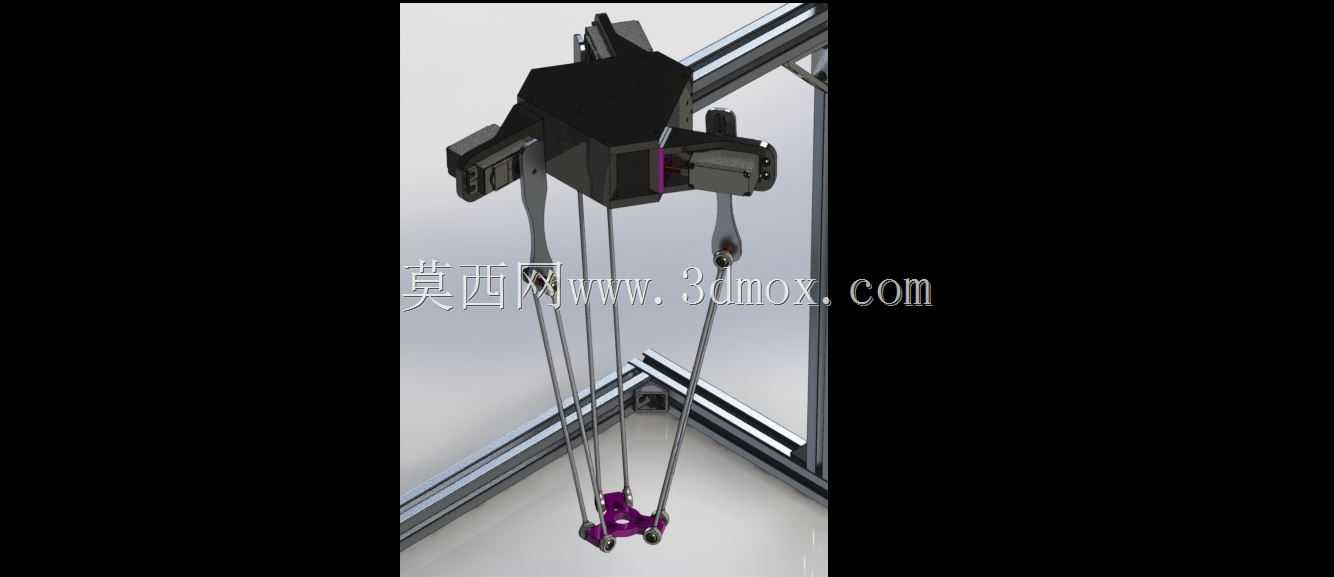

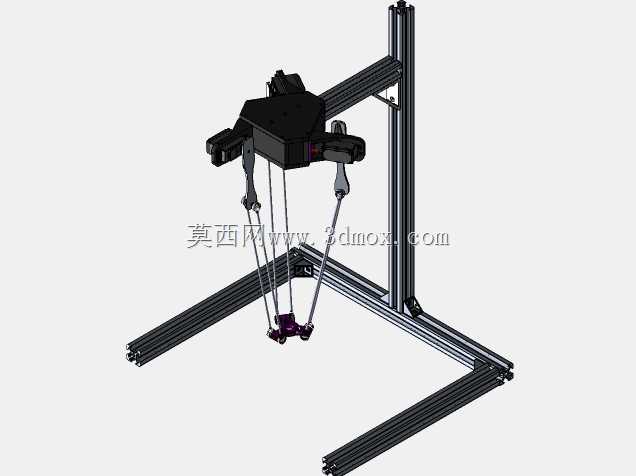

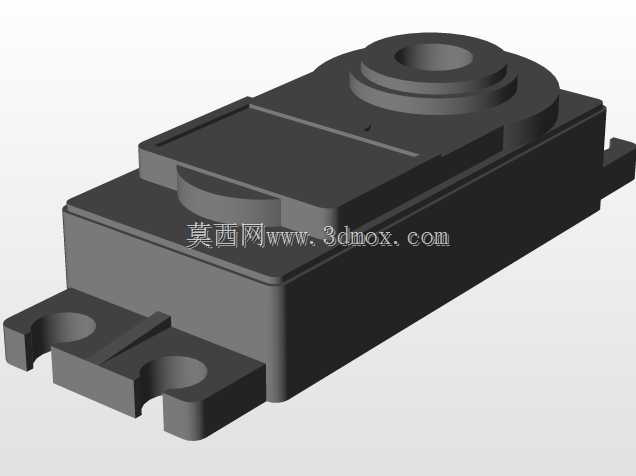

这款并联构型机械臂是面向高校工程实训、机器人原理教学、小型精密作业场景开发的轻量化执行设备，依托三角洲并联结构的高刚性、高响应、低运动惯量特性，可适配轻载拾取、轨迹演示、体感交互实验等多种实际用途。设备整体采用标准工业铝型材搭建支撑框架，底部为矩形安装基座，纵向设置单根立柱承载顶部固定平台，框架型材自带的T型槽结构可灵活调整各安装点位的位置，无需额外焊接或定制加工连接件，既降低了组装调试的难度，也方便后续根据作业需求拓展安装视觉模块、末端执行器等附加组件，安装边界可适配常规桌面摆放，无需额外占用大面积工业场地，适合实验室、创客空间、教学课堂等场景部署。从功能特性来看，该机械臂采用三组对称布置的平行四边形连杆结构连接顶部静平台与底部动平台，每个支链配套大扭矩伺服舵机提供驱动动力，相较于串联构型机械臂，并联结构的累计误差更小，末端执行器的重复定位精度更高，运动过程中整体重心始终落在支撑框架范围内，高速运动时不会出现明显的晃动或倾覆风险，动平台可在三维工作空间内完成X、Y、Z三个轴向的平移运动，配合定制的末端夹具可完成小重量物件的拾取、搬运、轨迹绘制等动作。设备的控制端采用开源硬件作为主控单元，搭配Wii体感手柄作为人机交互输入设备，操作者可通过体感手柄的姿态变化直接控制机械臂末端的运动轨迹，无需编写复杂的运动控制代码，大幅降低了机器人操作的入门门槛，也方便学习者直观理解并联机器人的运动学正逆解原理、多轴协同控制逻辑。在设计思路上，该结构优先兼顾了教学演示的直观性与组装调试的便捷性，所有连杆构件均采用轻量化板材加工，运动副位置采用标准紧固件连接，维护时可快速拆解更换磨损部件；走线沿铝型材槽道内嵌布置，避免运动过程中线缆与连杆结构发生干涉，同时整体外露的结构形式可让学习者清晰观察每个支链的运动过程，直观理解并联机器人的力传递路径与运动约束关系。该设备可作为机器人工程、机械电子工程等专业的课程实训载体，也可作为创客开发的基础硬件平台，通过更换不同的末端执行器、调整控制程序参数，还可拓展应用于小型3D打印、点胶作业、轻量物料分拣等场景，具备较强的二次开发潜力。
