梁式蒸汽机传动机构三维结构设计

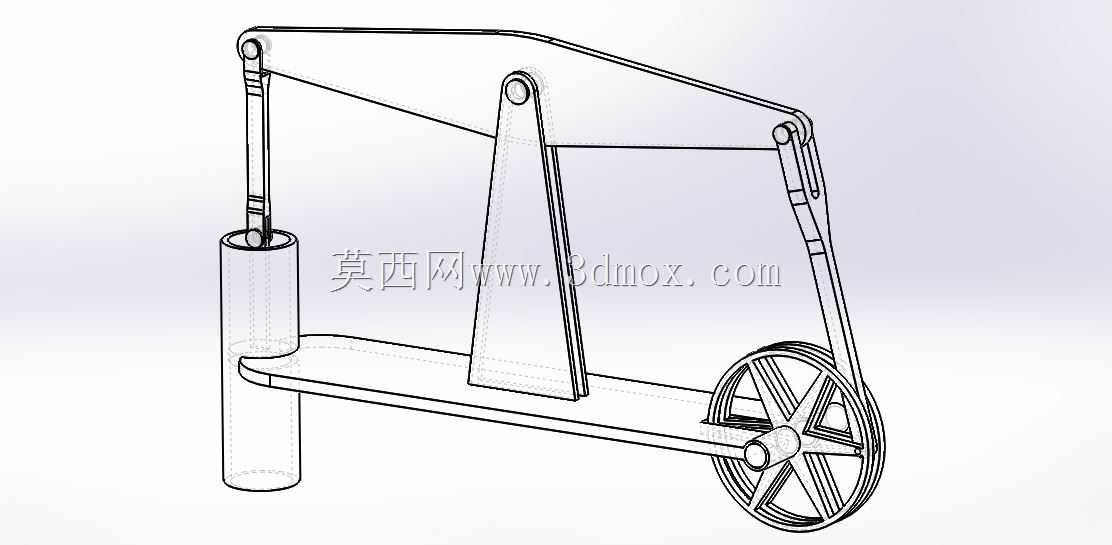

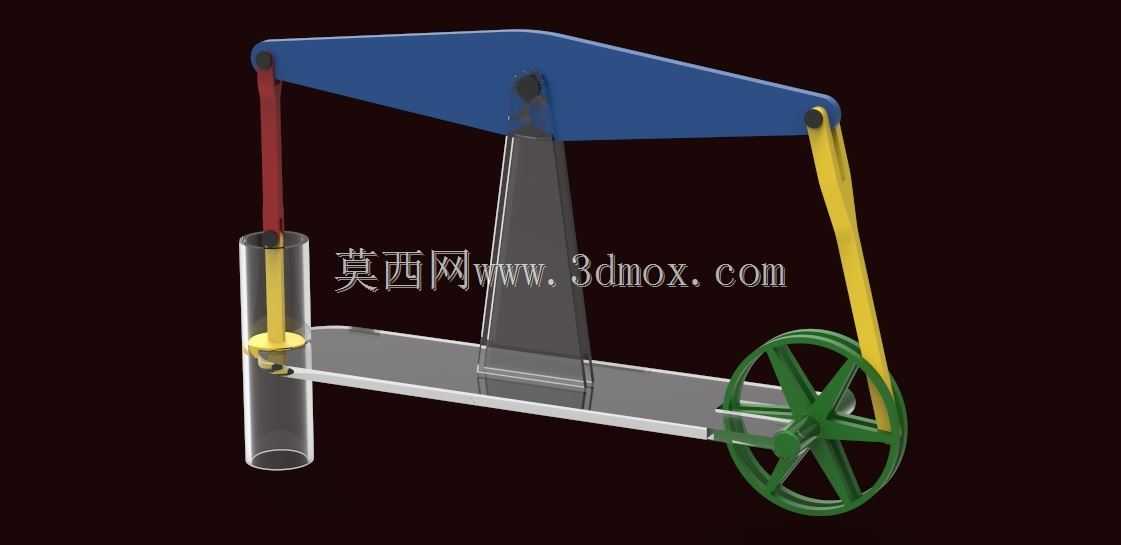

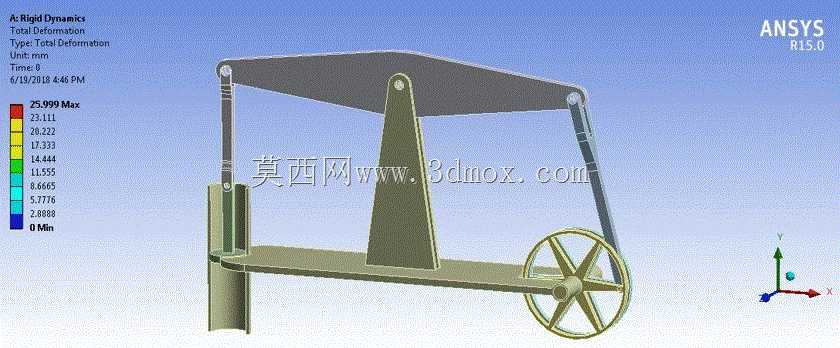

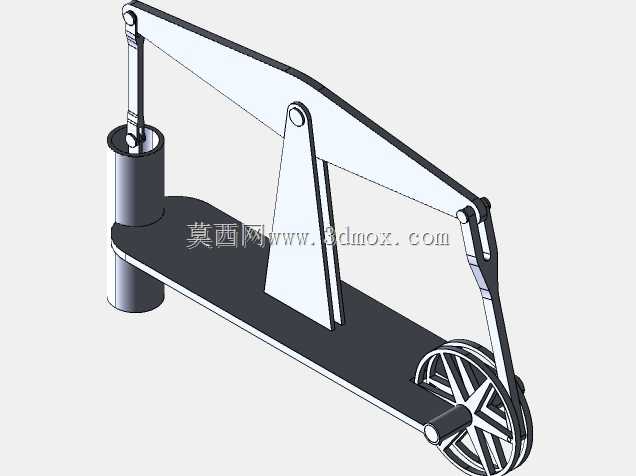

梁式发动机作为早期蒸汽机的经典结构形式，其核心传动机构的设计合理性直接决定动力转换效率与运行稳定性，这套三维结构完整还原了梁式动力装置的核心传动逻辑，可广泛应用于热力机械原理教学、古典动力装置复原、早期工业机械运动仿真等场景，帮助从业者直观理解往复式动力转换的核心机械原理。从实际用途来看，该机构通过顶部旋转梁的摆动动作，将垂直布置活塞的直线往复运动，经连杆组件传递转换为轮系的旋转运动，整套传动路径无冗余结构，动力传递过程中损耗极低，适配早期小型工业生产、固定式动力输出场景的动力需求，可作为小型发电机组、老式抽水装置、轻工业加工设备的动力核心结构参考。从功能特性来看，整套机构采用对称式支撑布局，中部立式支撑座为顶部摆动梁提供稳定的回转支点，两侧连杆分别连接活塞端与飞轮端，运动过程中各铰接点受力均匀，可有效降低运行过程中的结构振动；端部带辐条的飞轮结构可储存转动惯量，抵消活塞往复运动的死点冲击，保证动力输出的连续性与平稳性，整套刚体运动逻辑严谨，无运动干涉问题，可直接用于刚体动力学仿真分析，验证不同工况下的结构形变与受力分布。从设计思路来看，该结构遵循古典蒸汽机的经典传动布局，优先保证运动可靠性与结构易维护性，所有铰接位置均采用同轴回转设计，零部件加工难度低，装配逻辑简单，无需复杂专用工装即可完成组装；支撑结构采用立式立柱加底部平台的组合形式，底部平台预留充足的安装固定边界，可直接通过螺栓连接固定在混凝土基座或设备机架上，安装时仅需保证顶部梁的回转轴线与飞轮轴线平行即可完成精度校准。从外形尺寸与安装边界来看，整套机构整体呈立式布局，垂直方向高度适配小型固定式动力装置的安装空间需求，水平方向宽度以中部支撑座为中心对称分布，两侧连杆运动行程预留充足的安全间隙，不会与周边防护结构产生干涉；底部安装平台的固定孔位按照通用工业安装标准设计，可适配不同规格的基座连接需求，活塞缸体垂直布置于平台一侧，缸体轴线与梁端铰接点的运动轨迹完全重合，可有效降低活塞运行过程中的侧向力，延长密封组件的使用寿命。
