零件整列送料振动给料设备结构设计

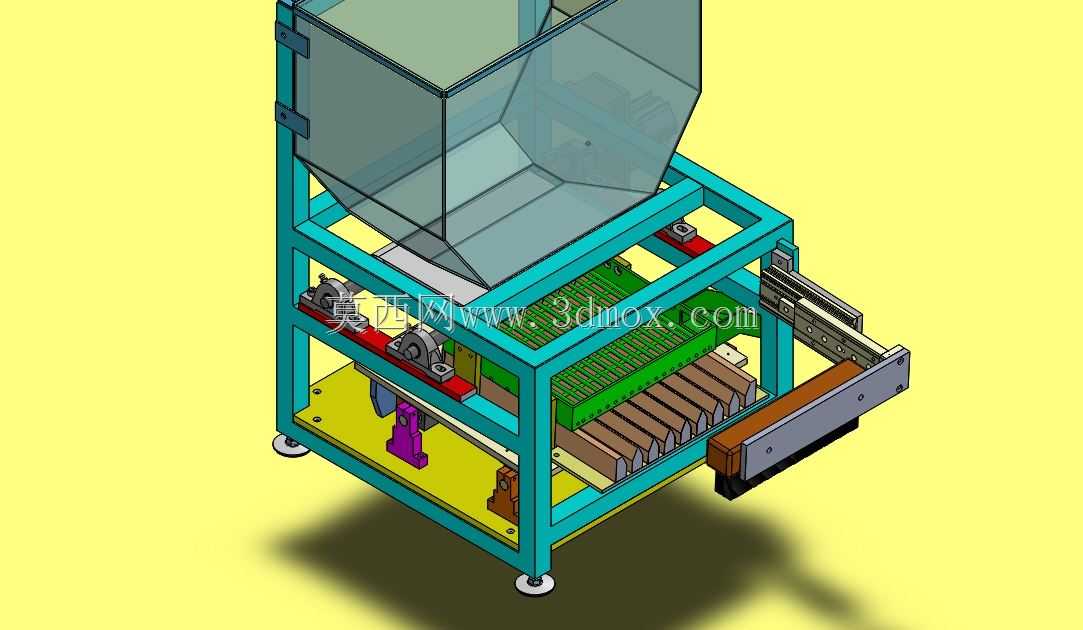

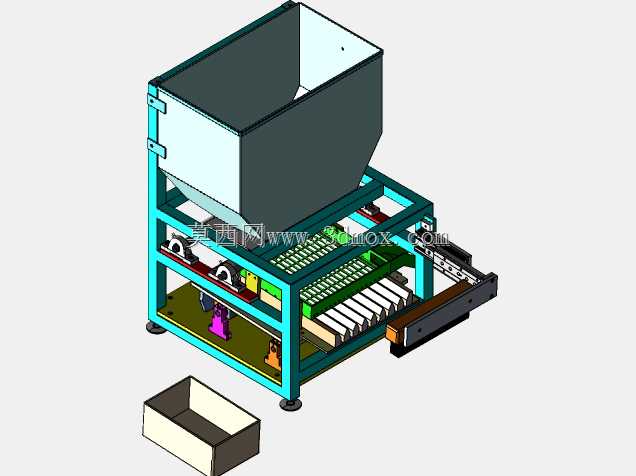

该设备主要应用于电子元器件、小型五金冲压件、塑胶注塑小件等离散型零件的加工产线前段工序，承担零散来料的定向排序、定量送料任务，可对接后续的装配工位、检测工位或者包装工位，解决人工摆放零件效率低、一致性差的问题，适配多品种小批量的柔性生产场景，无需针对单一零件定制专属振动盘盘面，通过调整内部轨道与分料组件的间距即可适配一定尺寸范围内的块状、柱状零件。设备整体采用方管焊接机架作为承载主体，底部配置可调脚杯，可根据产线接驳高度调整整机水平与安装高度，安装时仅需预留对应长宽的地面放置空间，对接气源与控制信号即可投入使用，无需复杂的地基固定。上部设置透明可视的储料仓，可直观观测余料状态，储料仓采用大倾角斜壁设计，避免零件在仓内搭桥卡料，零件依靠自重持续向下方振动给料区补料，减少人工频繁补料的频次。中部核心振动区采用弹性支撑结构搭配振动驱动组件，通过可控频率的微幅振动带动承料板上的零件沿预设轨道向前移动，轨道侧边设置定向挡边，可将姿态不符合要求的零件剔除回储料区重新排序，仅保留姿态统一的零件进入末端分料位。末端配置气动推拉式分料机构，可按照下游设备的节拍需求，单次送出固定数量的整列零件，分料行程可通过调节气缸限位进行调整，适配不同长度规格的零件排布需求。设备侧面预留气动元件的维护窗口，日常检修时无需拆解上部储料仓即可快速更换易损件、调整振动参数，整体结构紧凑，振动传递范围经过隔振设计，不会对周边接驳的精密检测设备造成振动干扰，运行过程中噪音控制在工业生产允许的范围内，可长时间连续稳定运行，大幅提升小件整列送料工序的自动化程度，降低产线人工操作的劳动强度。
