高精度五轴联动加工中心结构设计方案

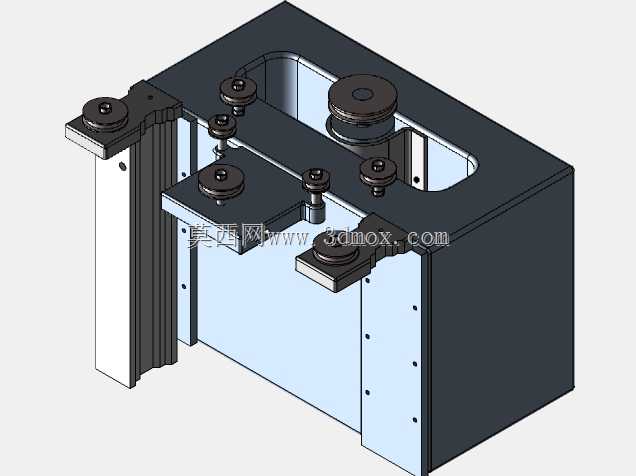

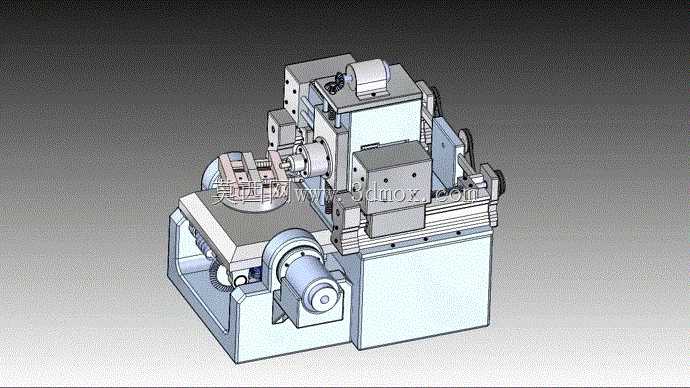

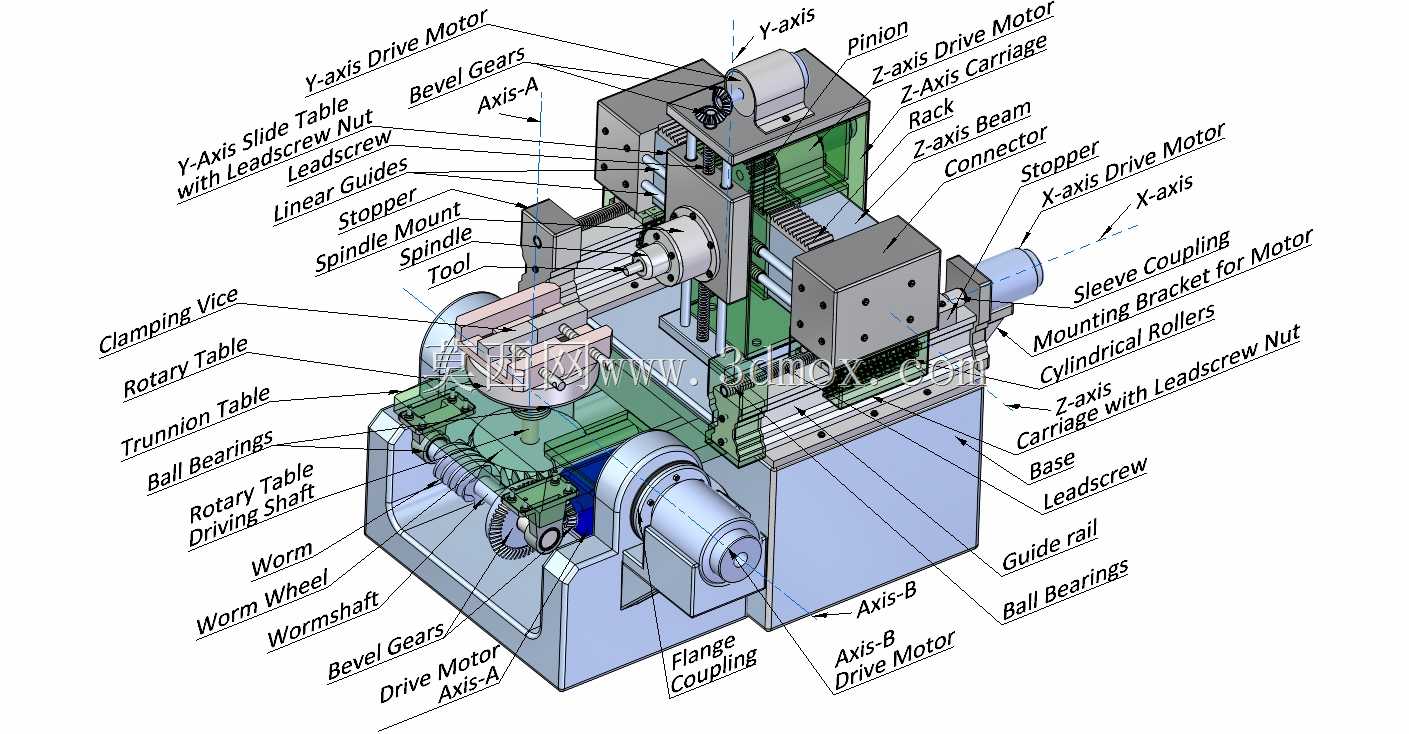

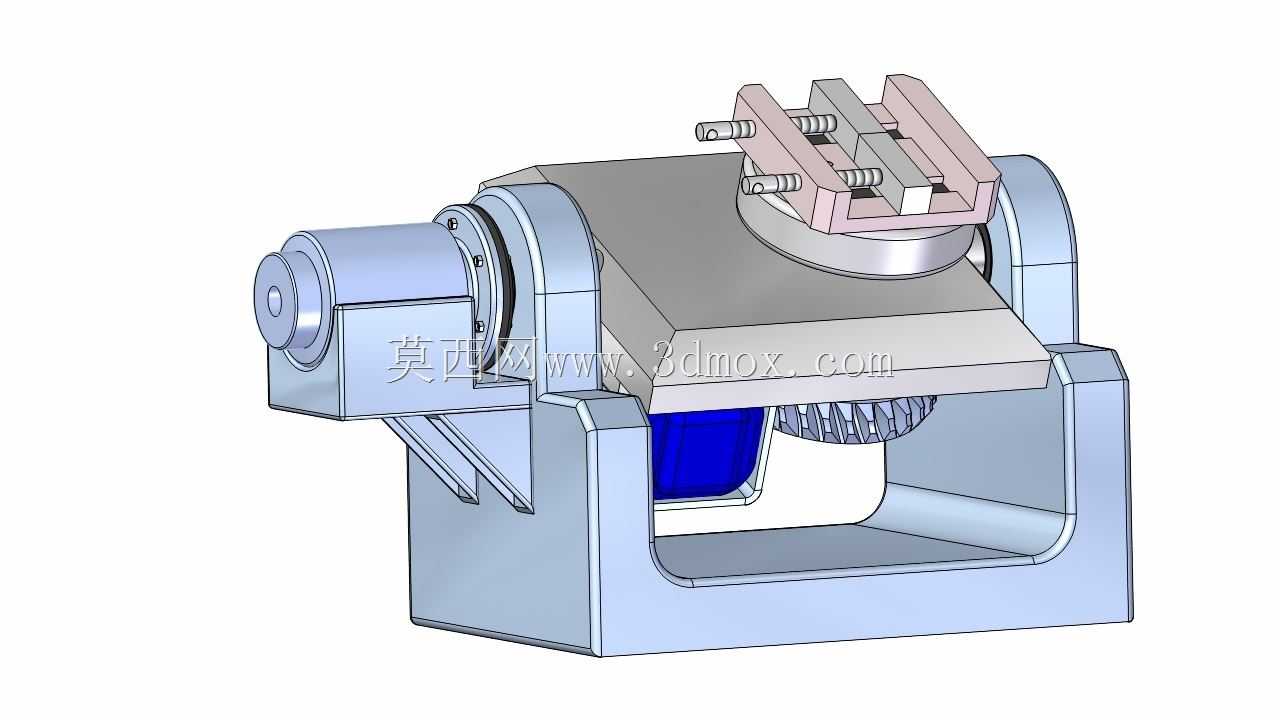

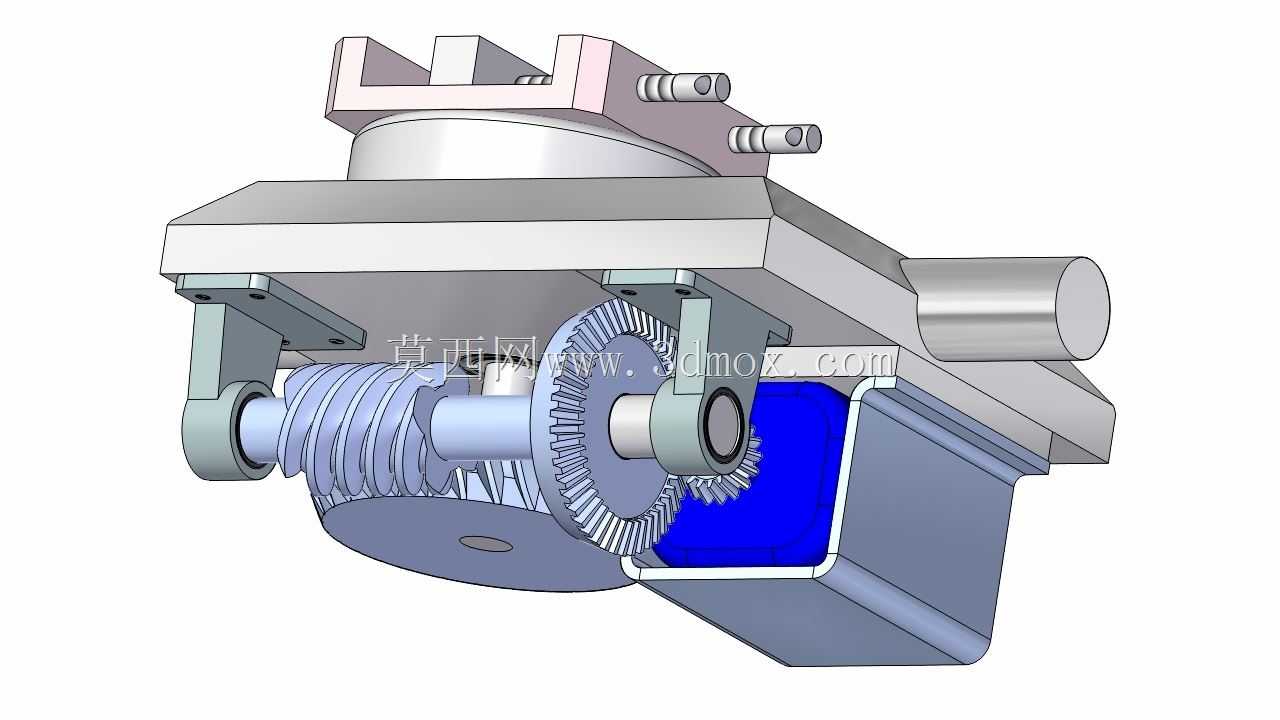

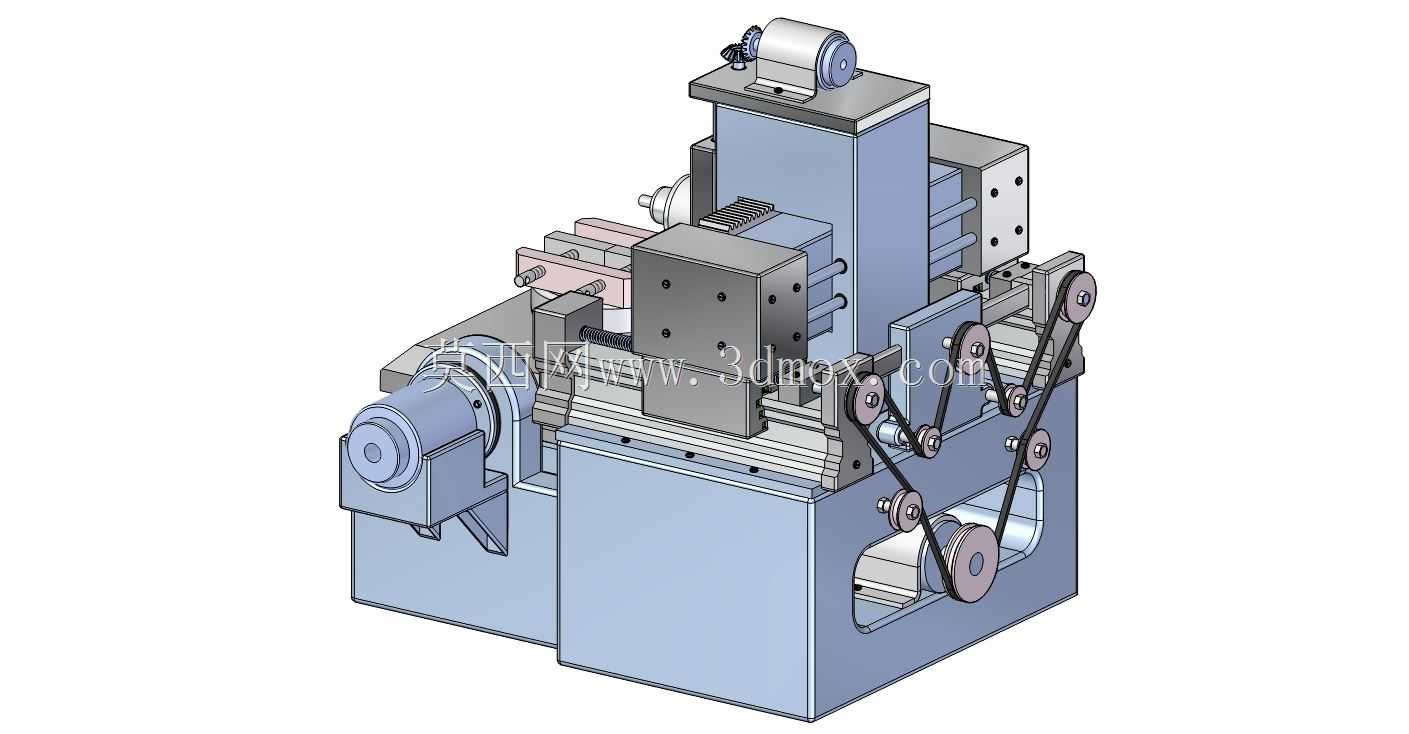

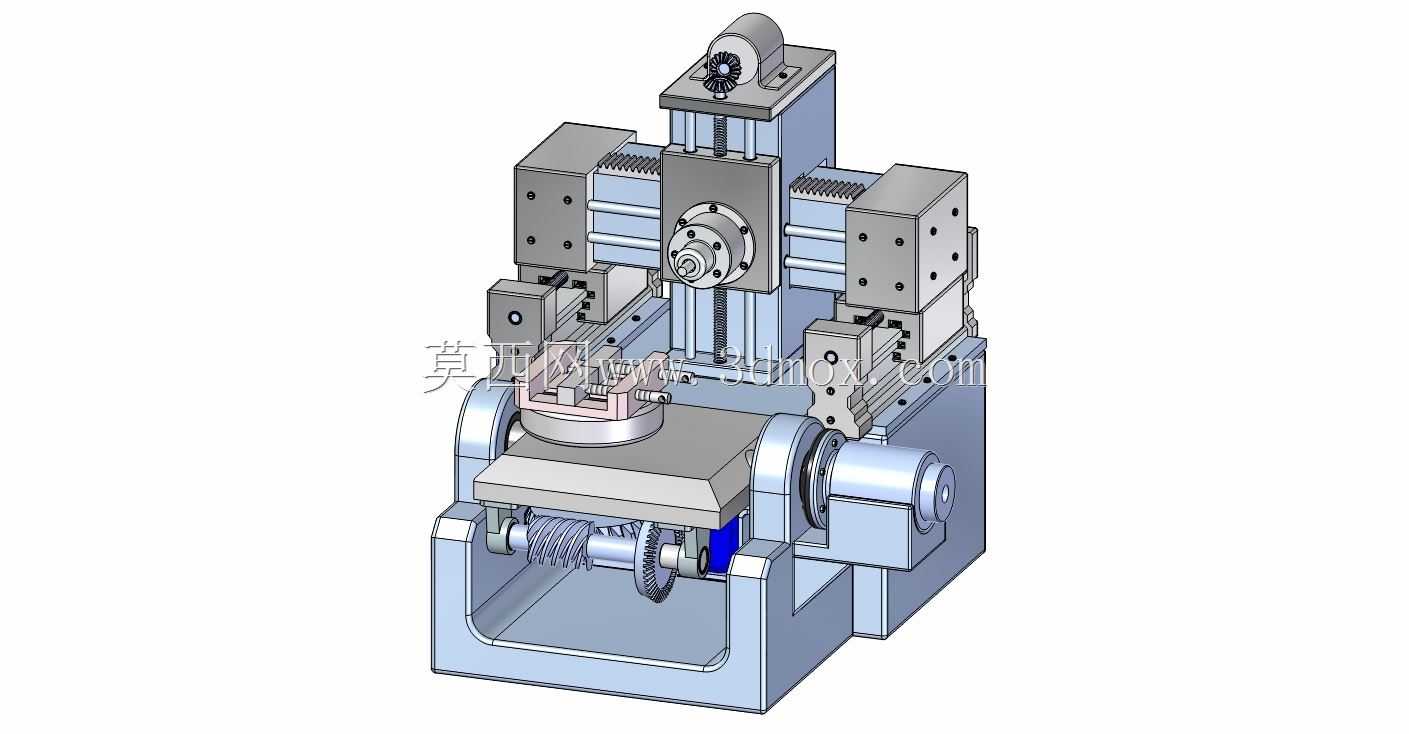

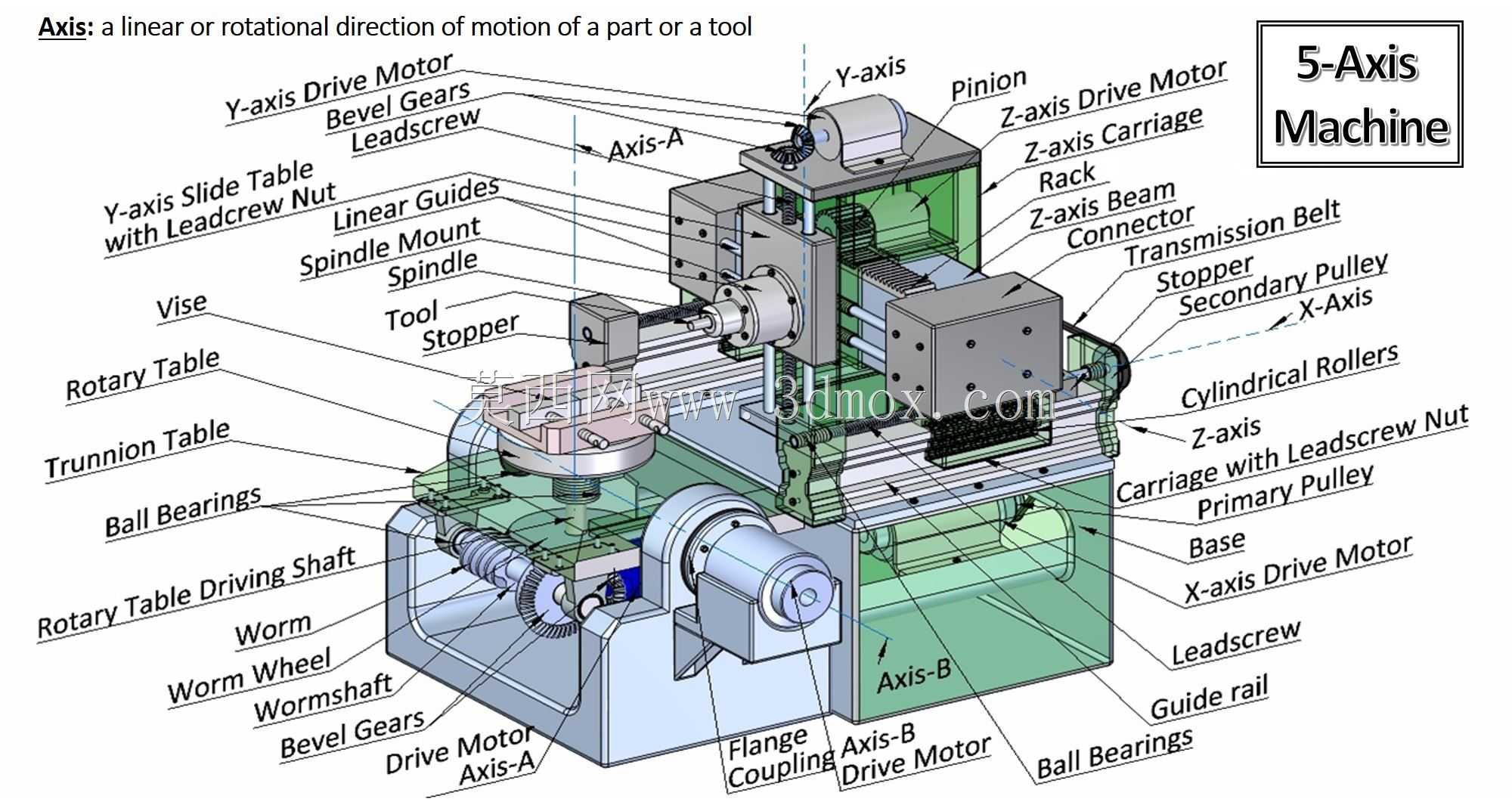

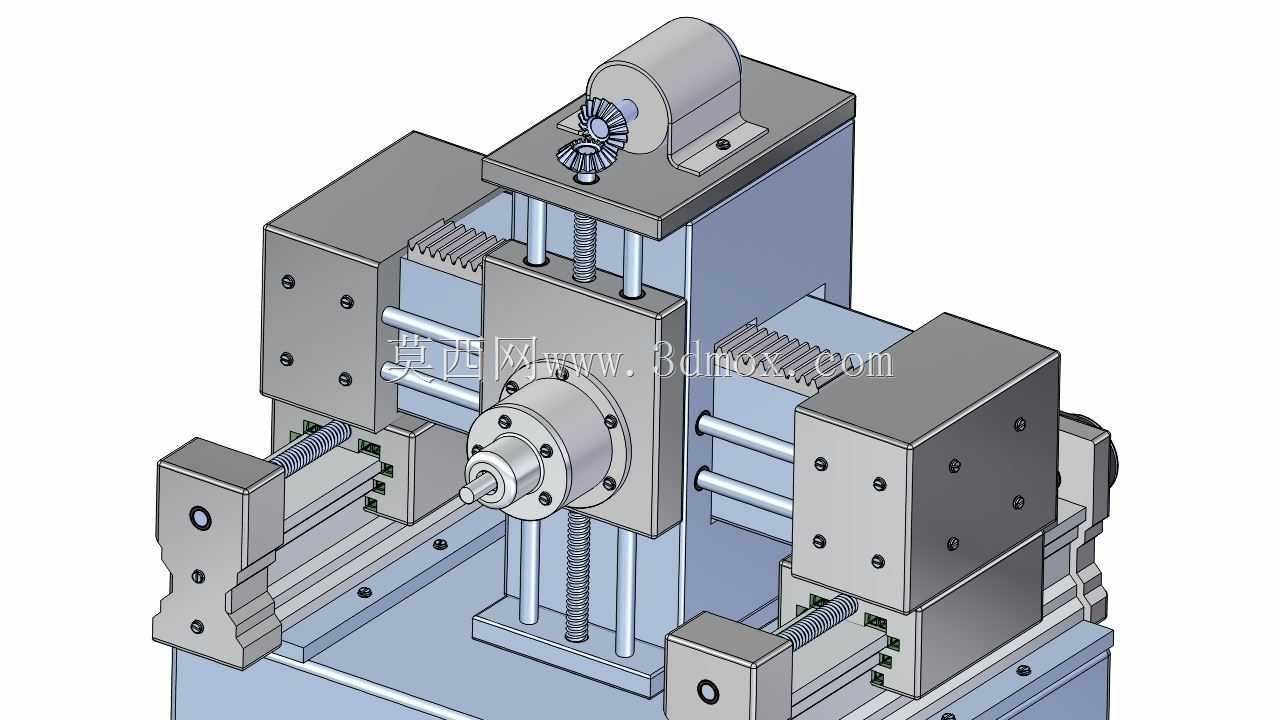

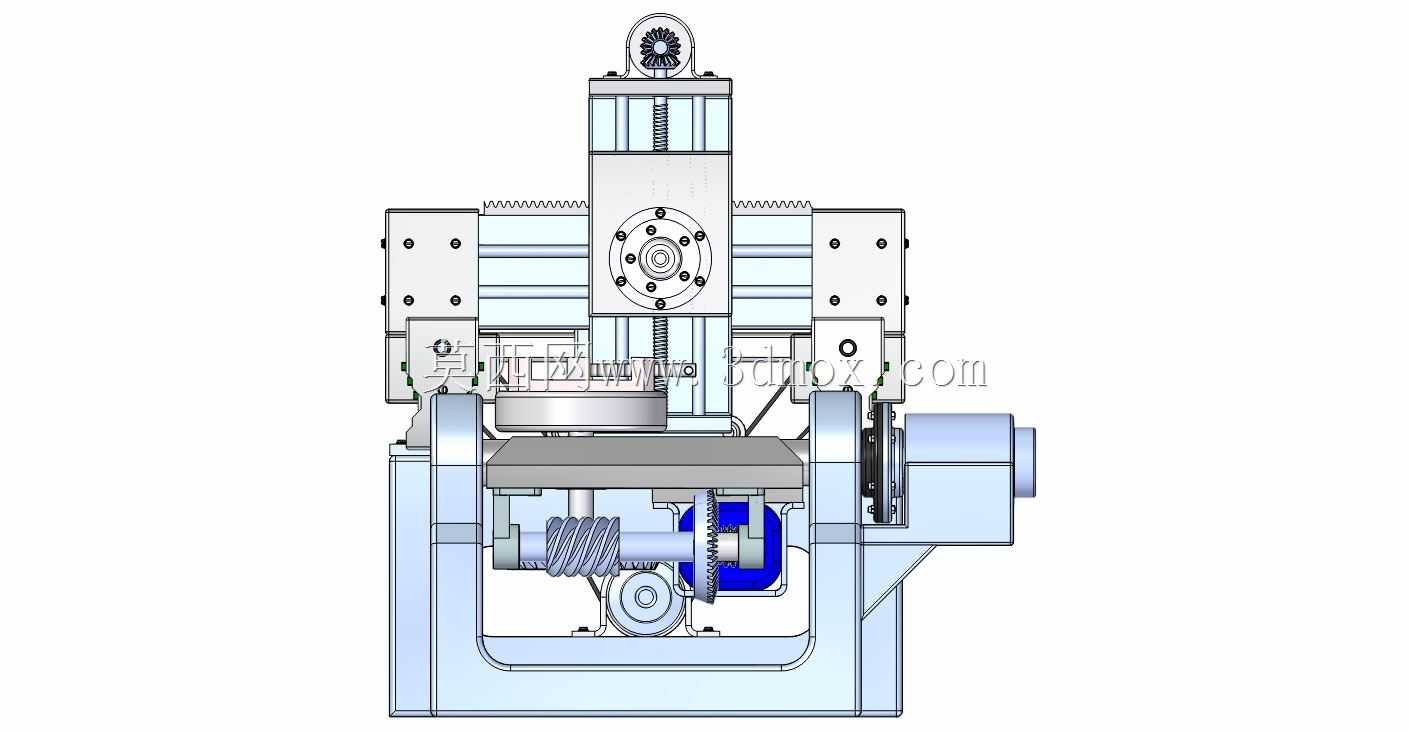

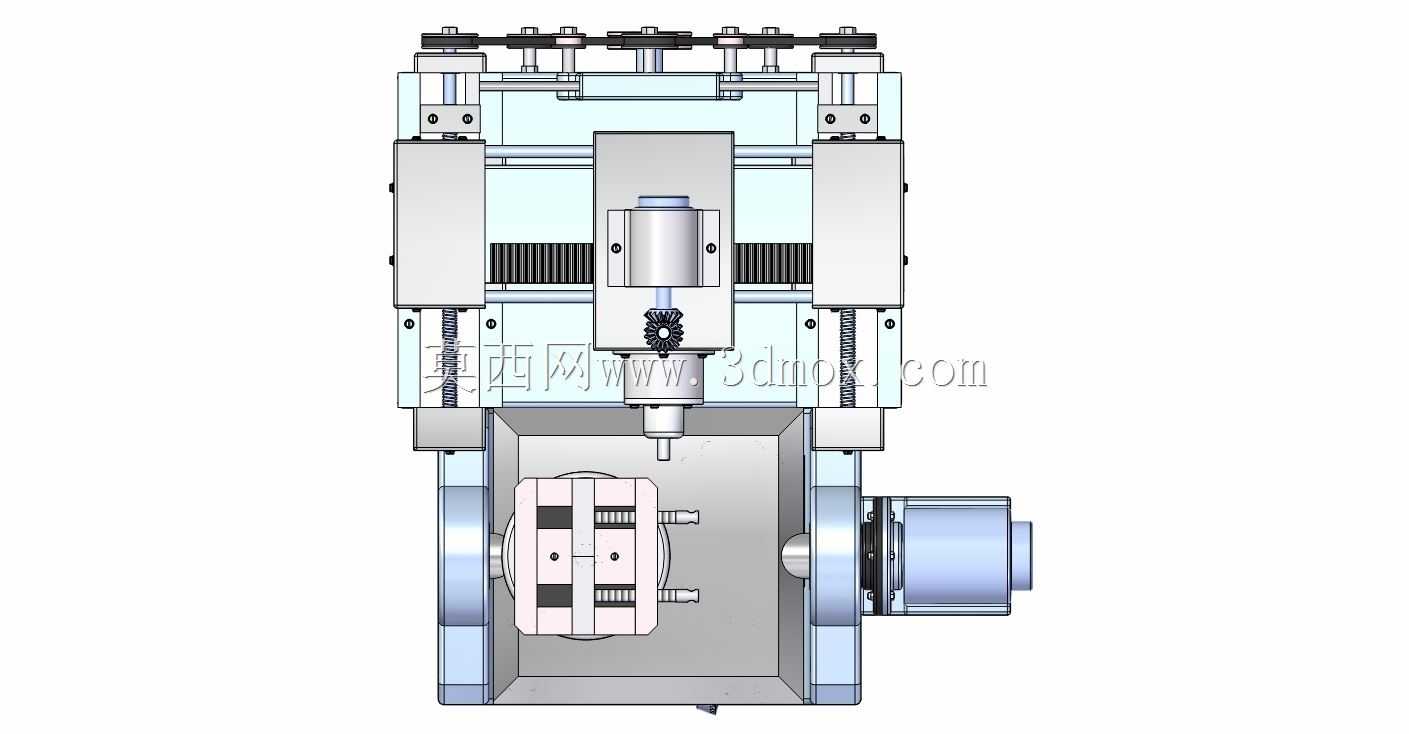

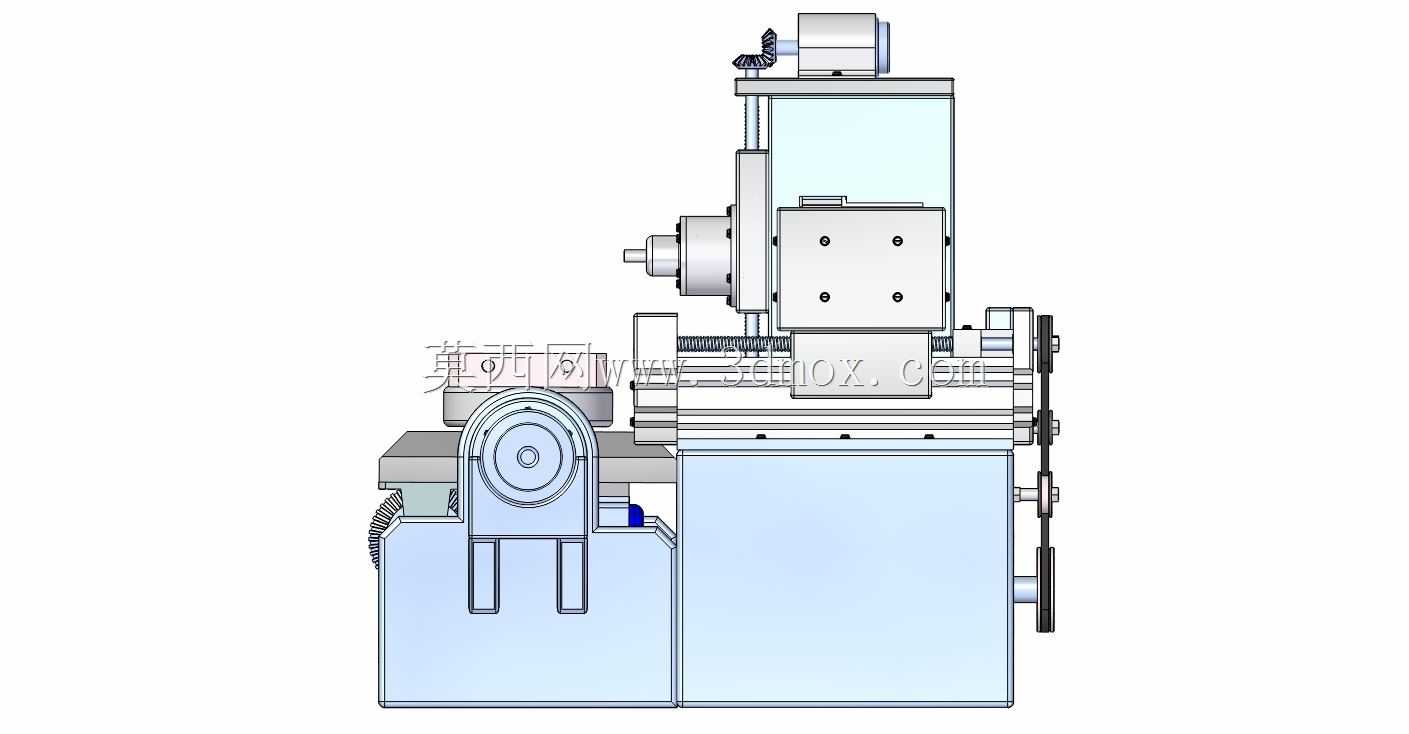

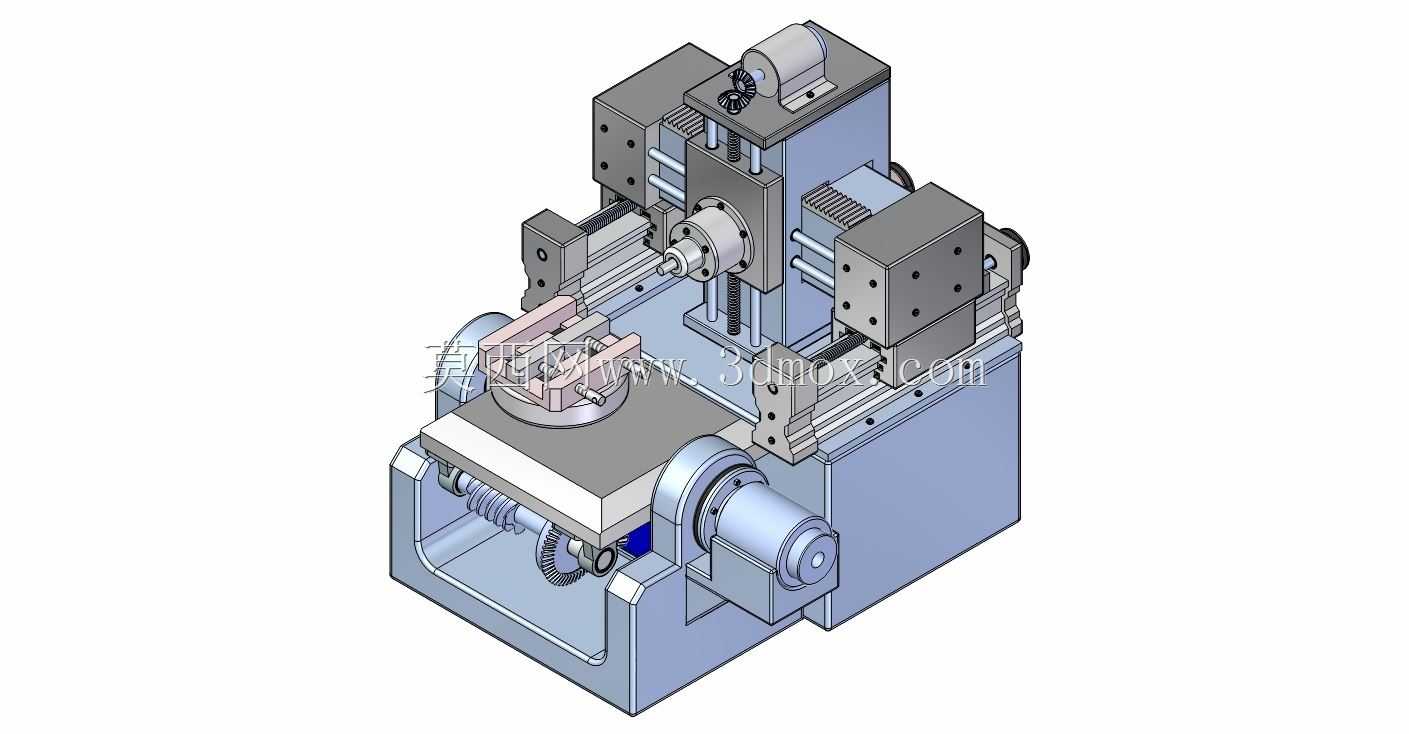

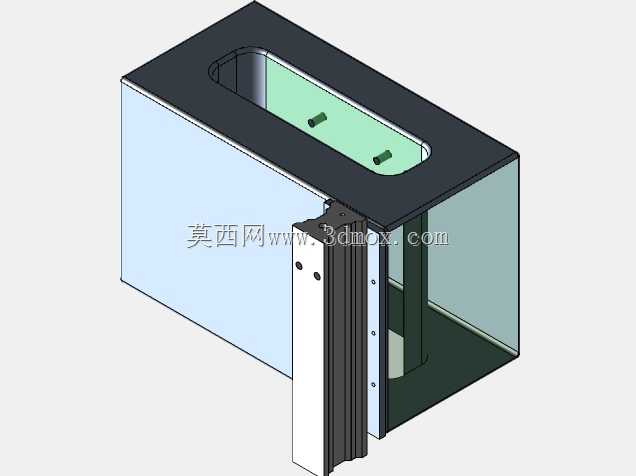

该五轴加工设备主要面向航空航天复杂结构件、精密模具型腔、医疗植入构件等高精度多面体零件的加工场景，可覆盖铝合金、钛合金、工程塑料等多种材质的复杂曲面加工需求，解决传统三轴机床多次装夹带来的定位误差问题，实现一次装夹完成全部铣削、钻孔、镗孔等多工序加工，大幅提升复杂零件的加工精度与生产效率。设备采用双旋转轴搭配三线性轴的结构布局，三个线性轴分别承担X、Y、Z方向的进给移动，负责刀具的空间位置调整，两个旋转轴分别承载工件的回转与摆转动作，可带动工件实现任意空间角度的姿态调整，让刀具能够以最优切削角度接触工件表面，有效避免刀具干涉问题，同时提升曲面加工的表面质量，减少后续抛光打磨的工序量。设计过程中充分考量了设备的刚性与运动精度匹配，床身采用整体式箱型结构设计，内部布置合理的加强筋结构，可有效吸收切削过程中的振动，保障重切削工况下的设备稳定性；各进给轴采用高精度直线导轨搭配滚珠丝杠的传动组合，配合伺服驱动单元实现微米级的进给精度，旋转轴采用高精度回转支撑结构，搭配角度编码器实现全闭环位置反馈，保障回转定位精度满足精密加工要求。设备的安装边界充分适配常规工业车间布局，整体占地面积控制在中小型加工车间可容纳的范围内，操作侧预留足够的工件装卸空间，维护侧预留各传动部件、润滑系统、冷却系统的检修操作空间，电气柜与主机采用分离式布局，减少切削振动对电气元件的干扰，同时便于电气系统的日常维护与故障排查。设备的刀具主轴单元采用高刚性电主轴结构，可适配不同规格的铣刀、钻头等切削刀具，主轴转速覆盖从低速重切削到高速精加工的全范围需求，配合自动换刀结构可实现工序间的刀具自动切换，进一步提升加工自动化程度。工件装夹区域采用适配多规格夹具的安装接口，可根据加工零件的尺寸、外形快速更换对应夹具，适配小批量多品种的柔性加工生产需求，冷却系统采用主轴中心出水与外部喷淋结合的方式，可在切削过程中及时带走切削热量，冲刷切屑，避免切屑刮伤已加工表面，同时延长刀具使用寿命。
