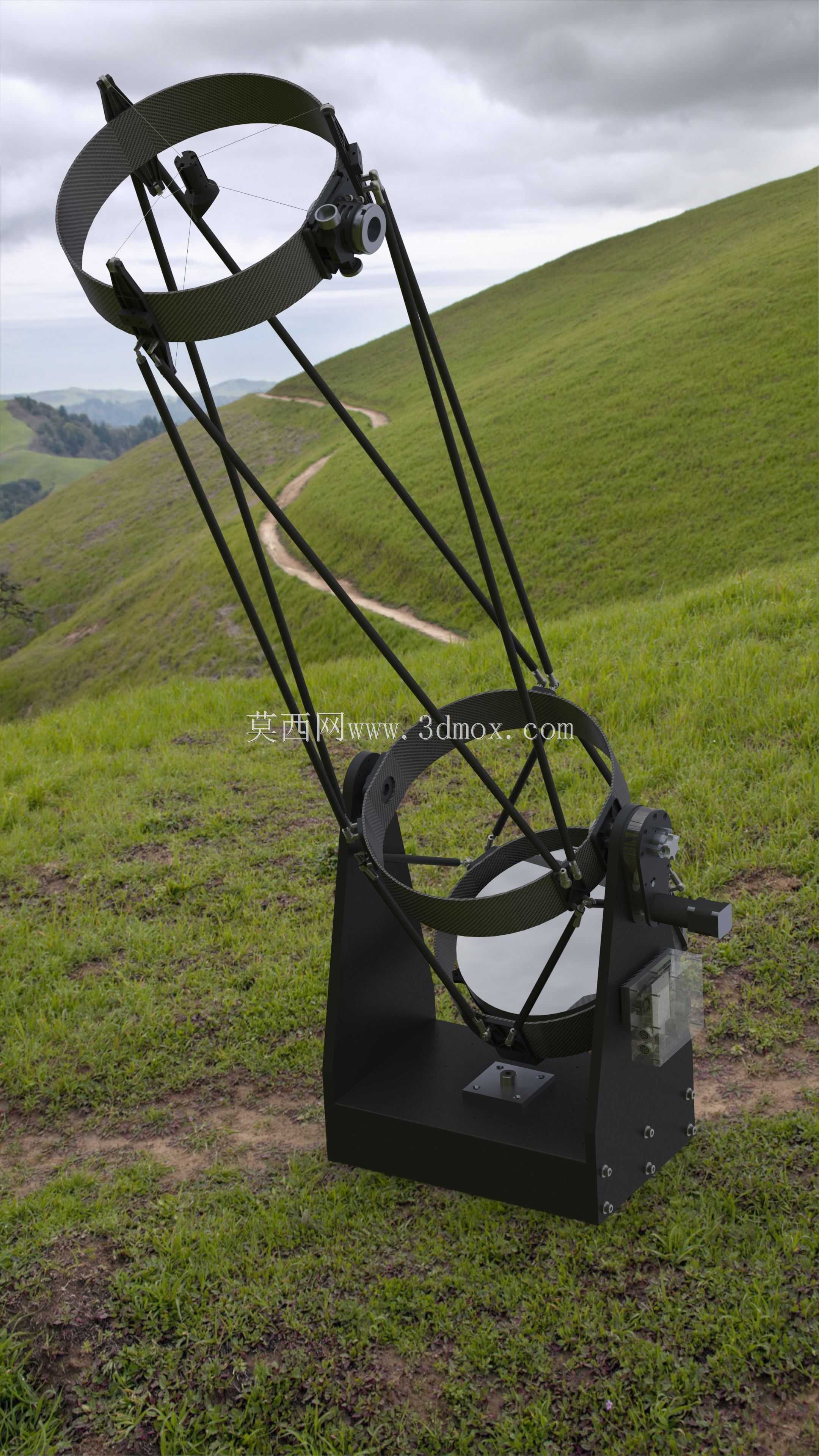

12英寸Dobsonian桁架望远镜-传统

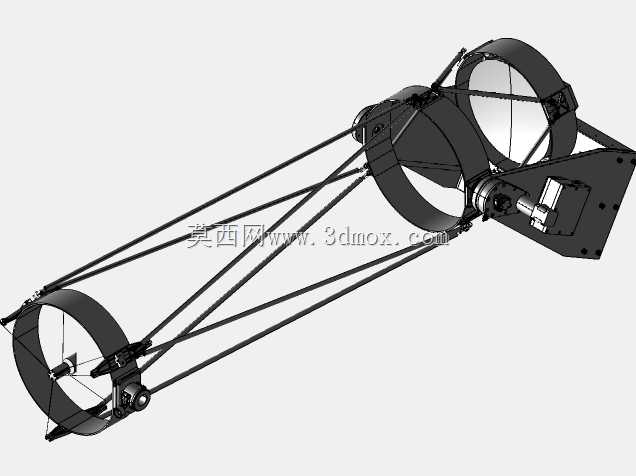

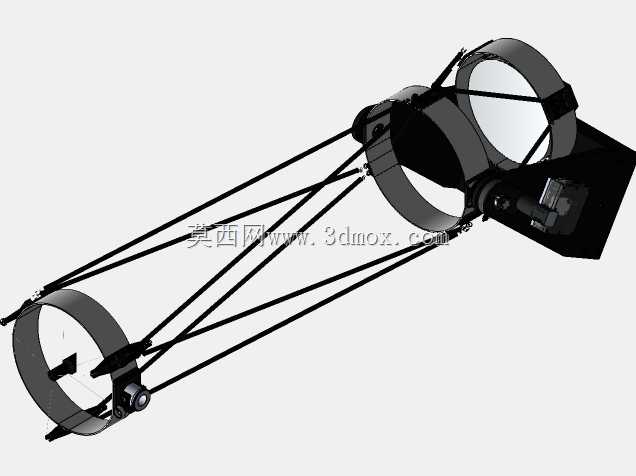

这是我之前设计和建造10英寸多布森桁架望远镜项目的延续。我成功地获得了一个焦距约为f6的12英寸（300mm）镜子。这种尺寸的镜子使整个望远镜比以前的10英寸f9.8设计要短，因此更易于操作和使用。然而，设计是，模块化意味着我可以改变镜子单元和桁架臂的长度，以适应不同的镜子尺寸和焦距。构成望远镜本身的三个环是碳纤维，带有3毫米的蜂窝芯。其他几乎都是铝在5000或6000系列。支持侧板是由一个焊接的U型槽铝框架，在1.5毫米铝板，这是树脂粘合和铆接到U型槽。基地本身是完全由金属板，采用树脂粘合和铆接。有加强筋在里面底座的核心部分，弯曲成S形，以便在底座两侧之间提供刚度。该设计还包括一个完全开源的望远镜GOTO系统，如果你想知道更多，请在谷歌上搜索“OnStep望远镜”。我使用的是每转400步的NEMA-17步进电机，行星传动比为100:1，最终同步带减速比为2.2:1。这仍然是一项大的工作正在进行中，请随时提出问题或发表意见
