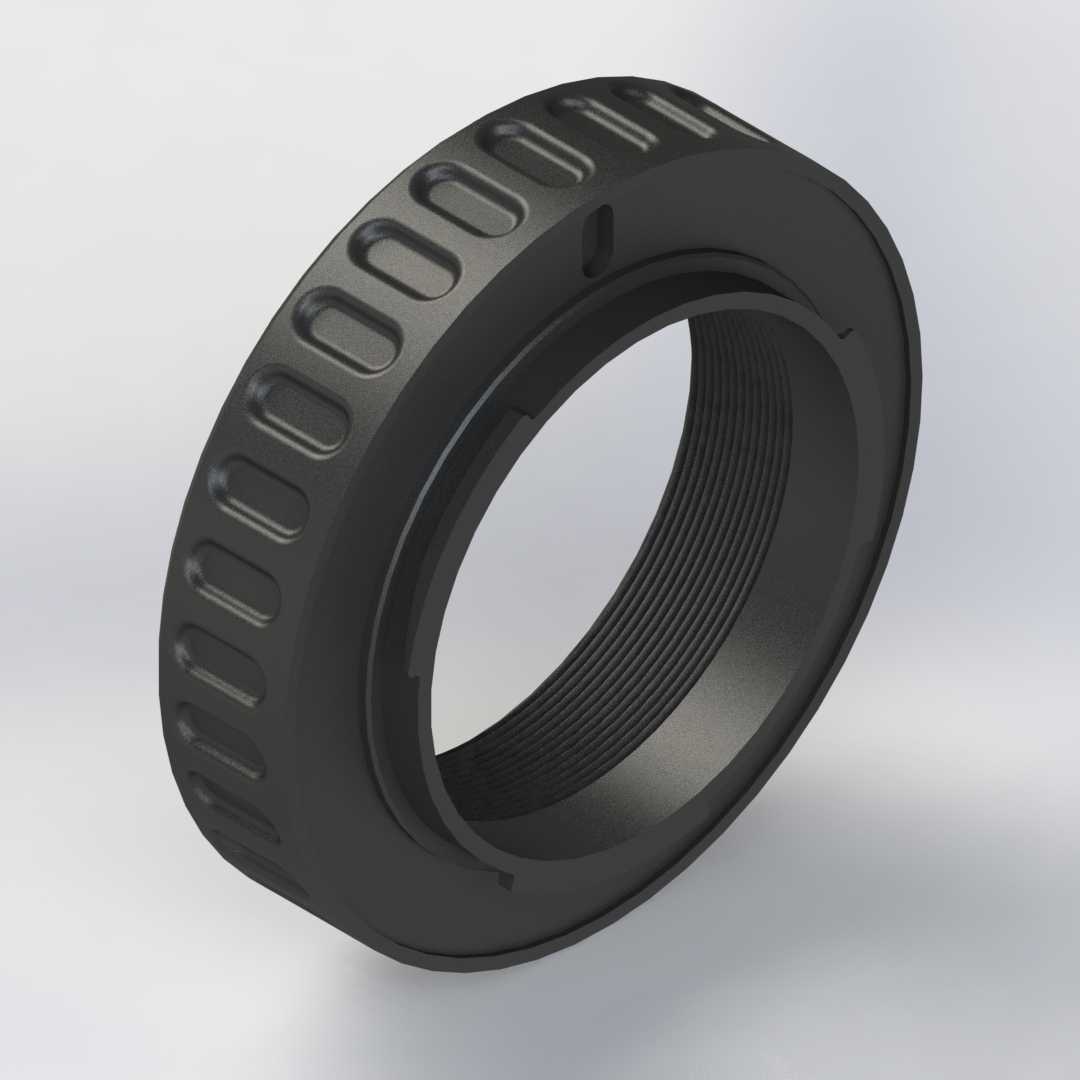

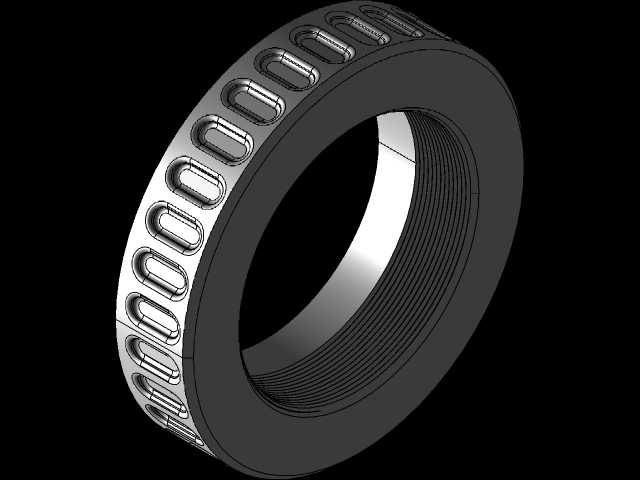

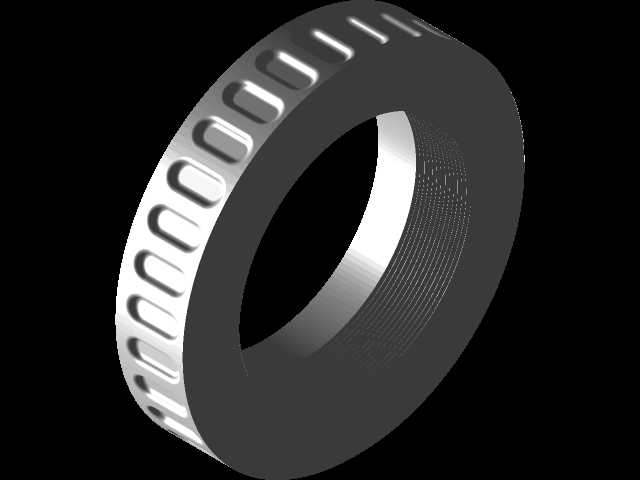

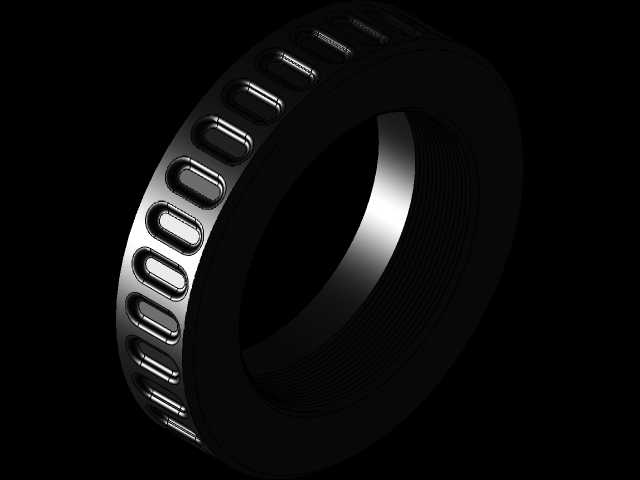

索尼E卡口转T2内螺纹转接环结构设计

　　这款转接件主要服务于天文摄影领域的设备互联需求，核心作用是实现搭载索尼E卡口的相机机身，与带有M42x0.75规格T2内螺纹的天文望远镜、目镜端配件的可靠连接，解决不同接口标准设备无法直接配装的痛点，是天文观测、深空拍摄场景中常用的接口转换部件。从结构设计来看，转接环整体为环形薄壁结构，外圈设计有等距分布的凹陷防滑槽，这类结构在手动旋紧转接环时能够提供足够的摩擦力，无需借助额外工具即可完成安装锁紧，同时防滑槽的深度经过合理控制，既不会因槽深过大削弱环体结构强度，也不会因槽深过浅导致操作时打滑。转接环的内螺纹段严格匹配T2螺纹的参数要求，螺距控制为0.75mm，和普通M42螺距1mm的螺纹形成明确区分，从结构根源上避免错装问题，

　　螺纹的有效旋合长度经过测算，能够保证连接后相机与望远镜的连接刚性，减少拍摄过程中因接口间隙产生的光轴偏移、画面抖动问题。转接环朝向相机卡口的一侧，完全匹配索尼E卡口的安装定位尺寸，卡口定位面的平面度、卡口锁止卡位的位置公差都按照相机配件的精度要求设计，安装后能够保证镜头（望远镜）的光轴与相机传感器平面垂直，避免出现画面边缘成像不实、一侧虚焦的问题。环体的壁厚经过优化，在保证结构强度满足日常使用抗扭、抗轻微磕碰要求的前提下，尽可能控制整体厚度，缩短相机传感器与望远镜目镜端的法兰距，保证无限远合焦的实现，不会出现转接后无法合焦到无穷远的问题。在实际使用场景中，这类转接环需要频繁拆装，因此外圈的防滑结构做了圆角过渡处理，

　　长期手动操作不会硌手，环体的边缘也做了倒角处理，安装时不会刮蹭相机卡口或者望远镜的螺纹端面，避免对精密的光学设备接触面造成划伤。设计过程中重点考虑了螺纹配合的间隙控制，内螺纹的公差带选用适中的配合等级，既不会因间隙过大导致连接旷量，也不会因公差过紧导致旋入困难、低温环境下螺纹咬死的问题，同时卡口端的锁止结构卡位尺寸精准，安装到位后会有明确的卡位反馈，提示用户安装到位，避免未锁止导致设备脱落的风险。
