天文寻星镜转C口摄像头连接适配结构

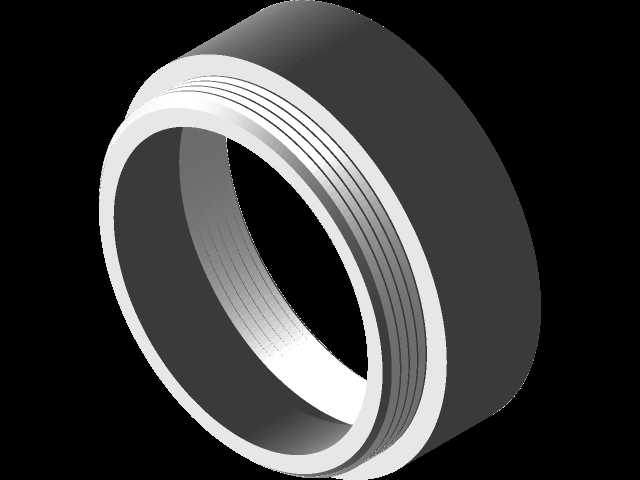

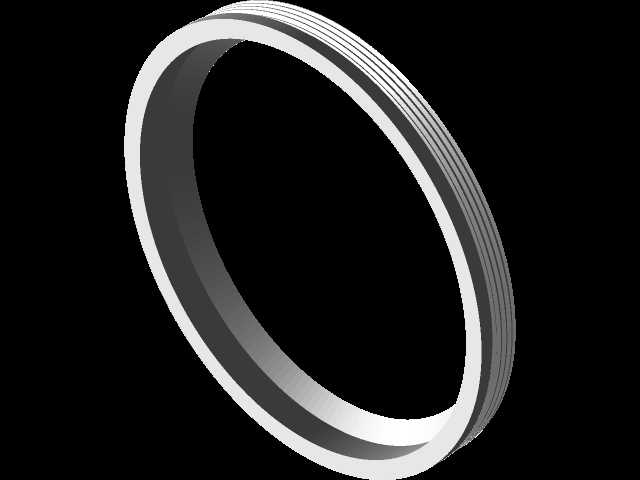

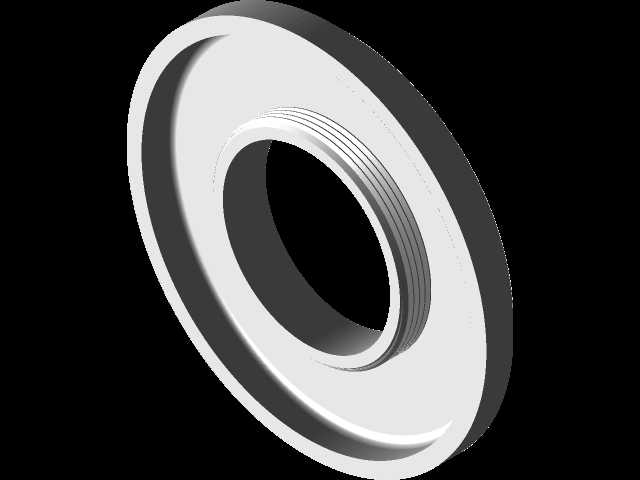

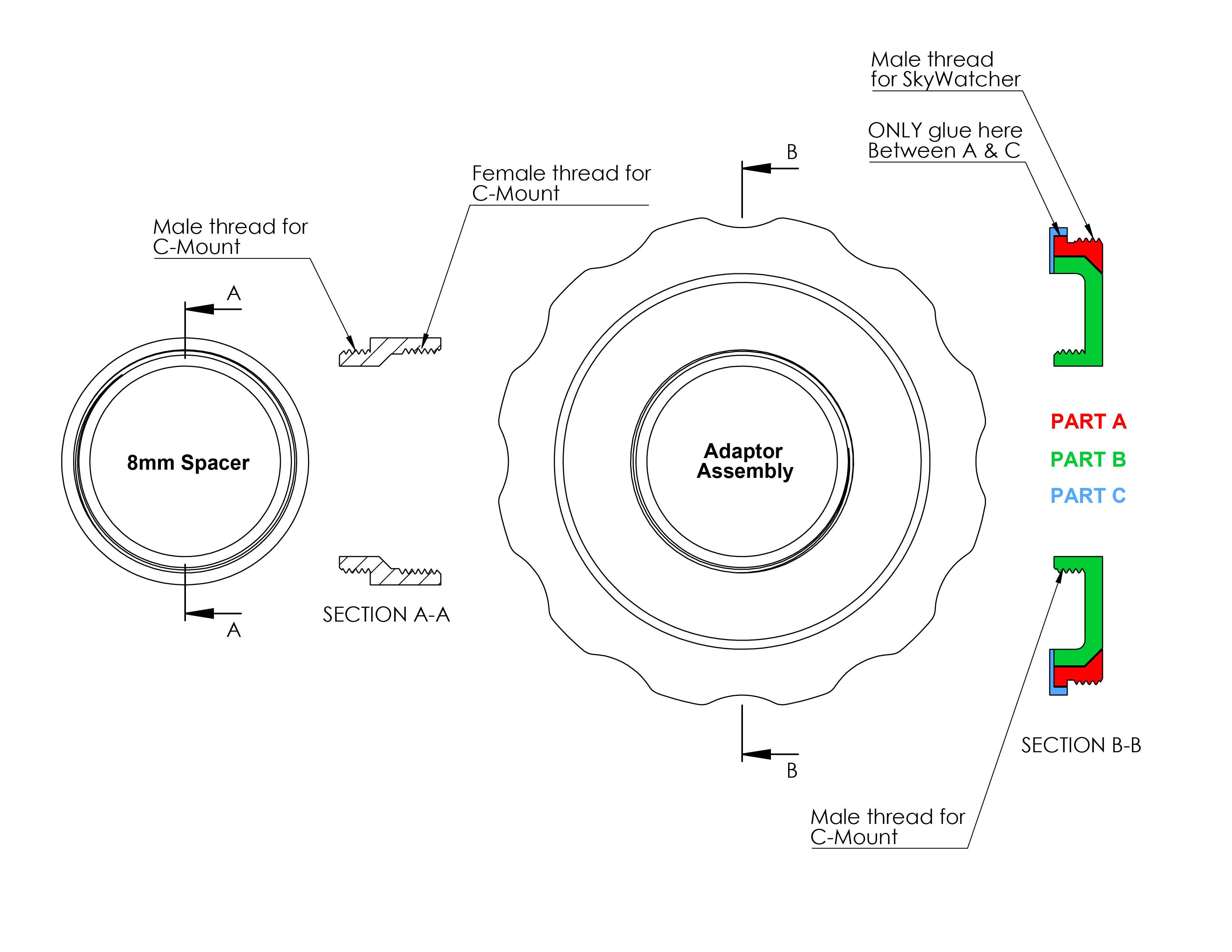

　　在业余天文观测与行星摄影作业场景中，不少入门级观测者会选用9x50规格的寻星镜作为辅助导星设备，但这类寻星镜原生接口无法直接匹配市面上带内螺纹C安装接口的通用导星摄像头，往往需要额外的转接结构来完成光学通路与机械结构的对接，这款适配结构正是为解决这一实际使用痛点设计的。整个适配结构采用分体式三段设计，分别对应定位基座、旋转锁紧环、接口衔接段三个独立可打印部件，拆分打印的设计思路一方面规避了一体化打印带来的内螺纹脱模难度，另一方面也兼顾了安装后的角度调节需求。实际装配时，先将旋转锁紧环预装到定位基座的配合位，两者采用小过盈配合设计，既保证装配后不会出现松脱旷量，又能在施加一定扭转力时顺畅转动，不会出现卡滞或咬死的情况；

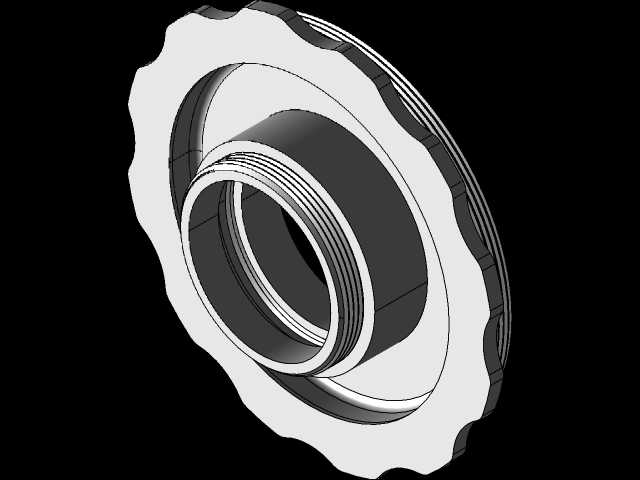

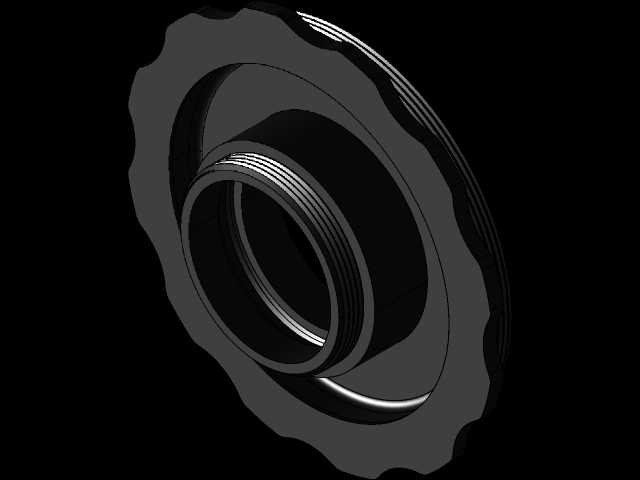

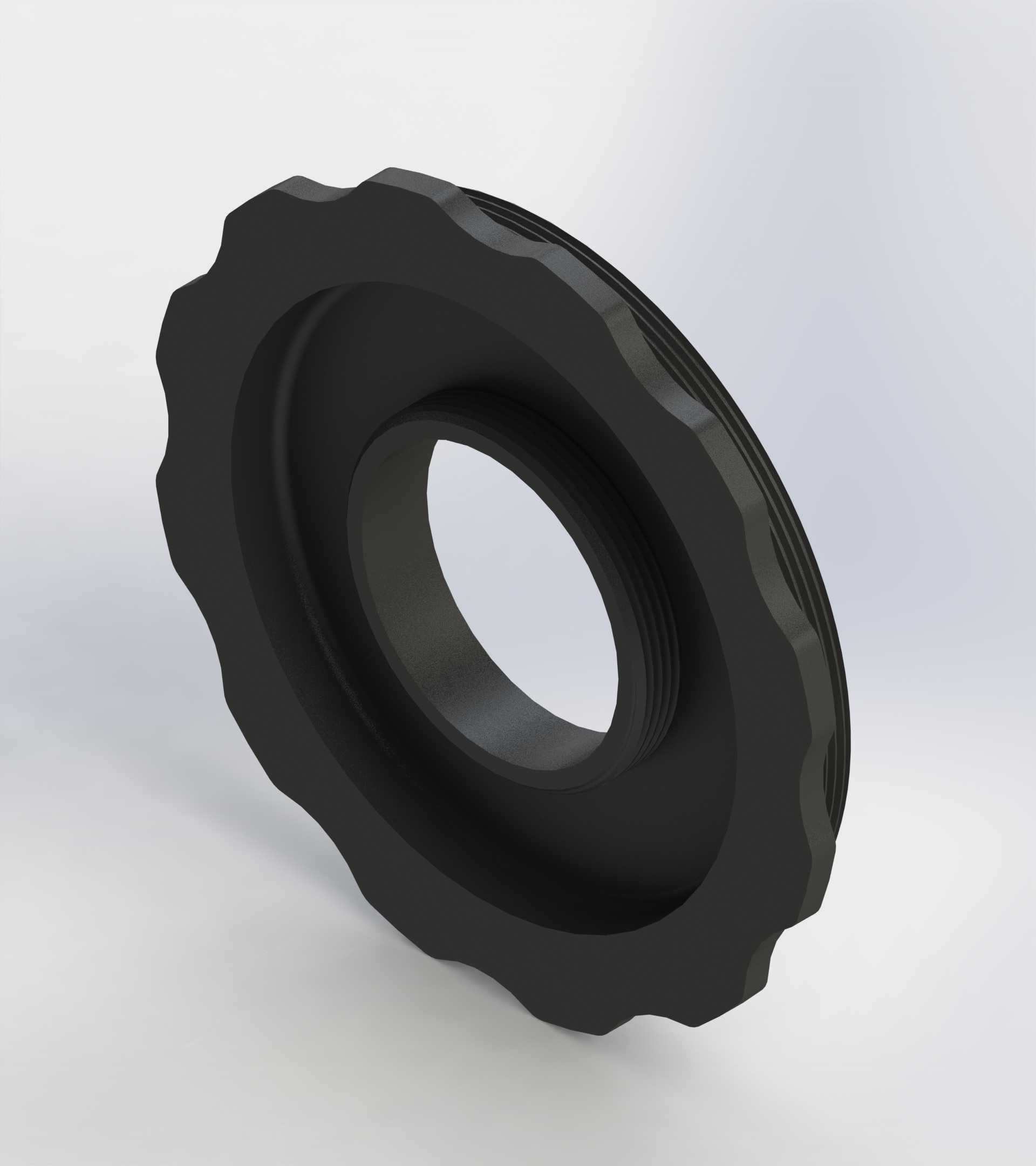

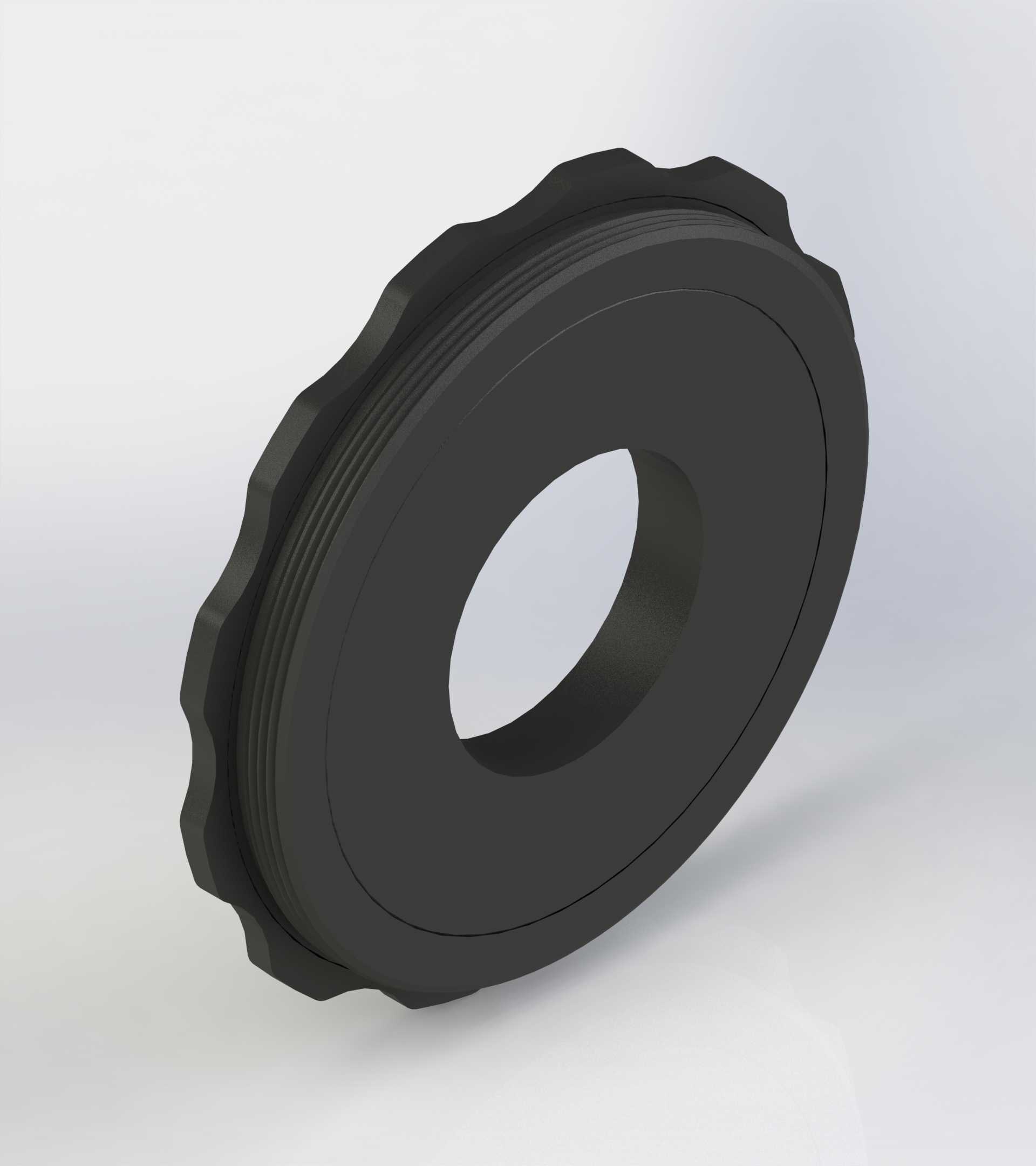

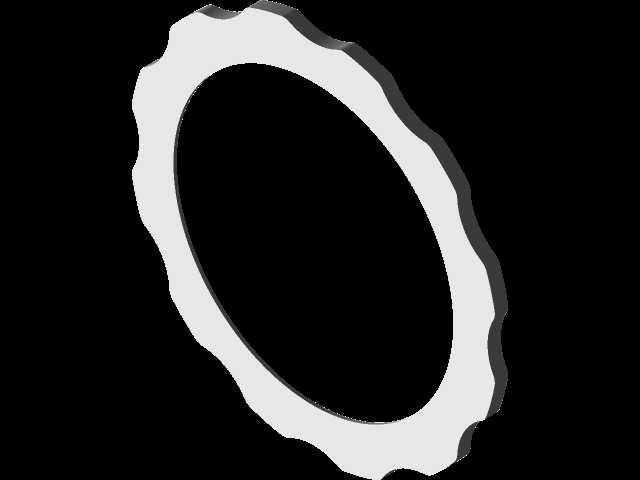

　　待旋转环装配到位后，在接口衔接段的肩部接触位置涂覆结构胶，再将衔接段卡入定位基座的对应卡槽内，待胶体固化后，旋转锁紧环可独立绕轴线转动，不会带动衔接段同步旋转，这一设计能让摄像头安装完成后，根据实际走线需求、构图需求自由调整旋转角度，即使导星镜本身已经在镜筒上完成锁止定位，也能单独调整摄像头的周向位置，不用反复松动寻星镜的固定抱箍重新校准光轴。结构外侧设计有连续的波浪形防滑齿圈，不管是徒手拧紧转接环还是后期拆卸维护，都能提供足够的摩擦力，不需要借助额外的扳手工具就能完成操作，避免金属工具刮蹭配件表面。适配结构的内螺纹段严格匹配标准C口的螺纹参数与安装基准面距离，能保证QHY5系列、小型ZWO系列等常见C口导星摄像头安装后，

　　成像面正好落在寻星镜的合焦位置，不需要额外增加延长筒或者调整垫片，安装到位后就能直接进入导星工作状态。打印制作时，0.15mm层厚、4层外壁、3层顶底设置、100%填充的参数就能满足结构强度需求，即使在户外低温环境下频繁拆装，也不会出现螺纹滑牙、结构断裂的问题，完全能满足日常天文观测的使用强度要求。
