帕辛格涡流管冷热分离装置结构设计

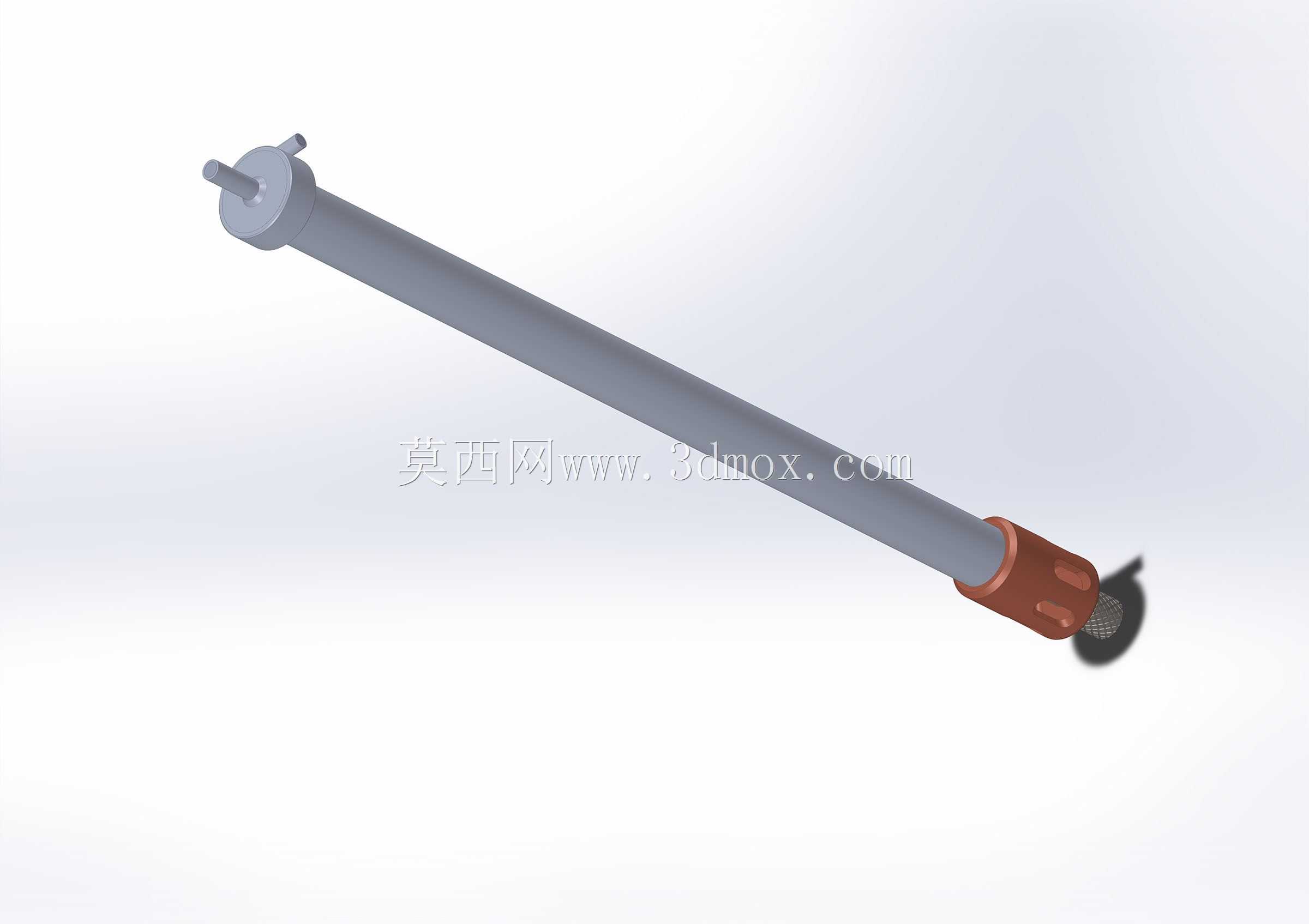

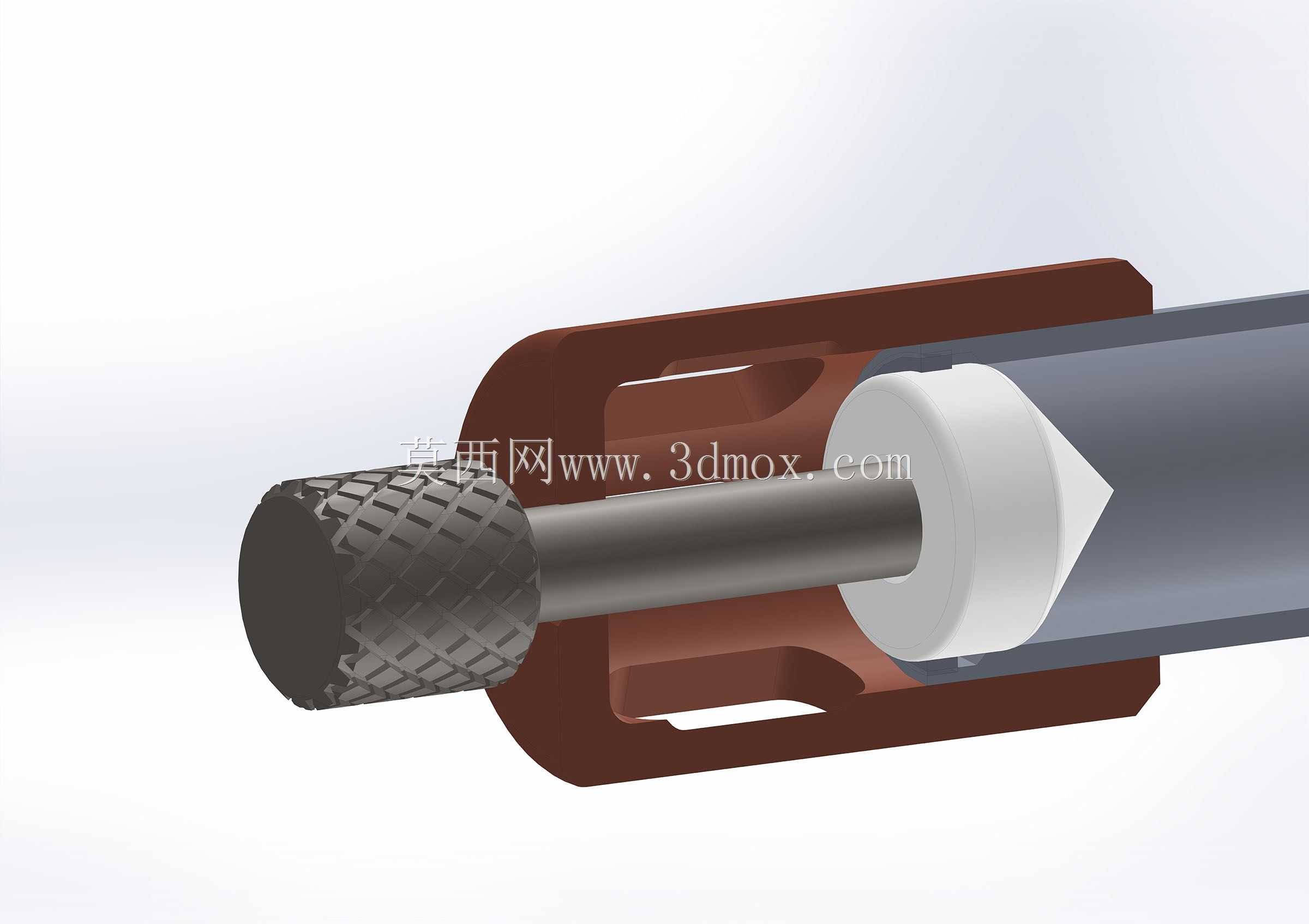

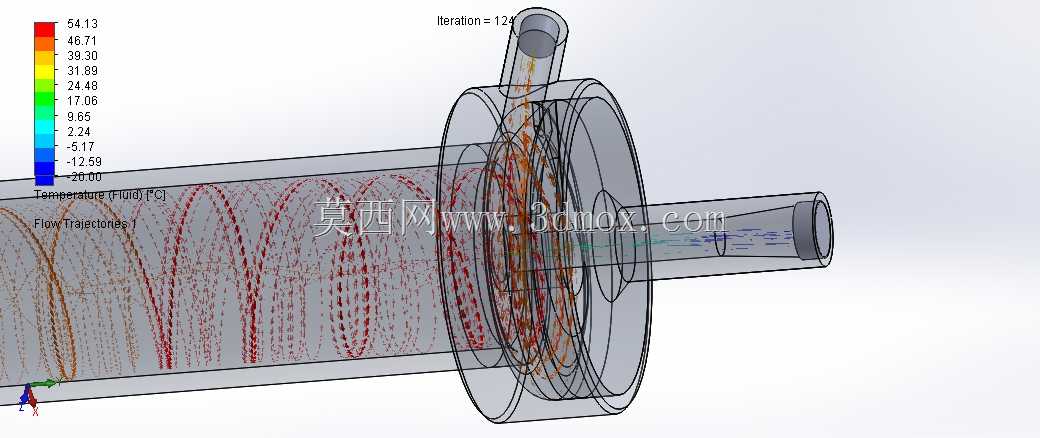

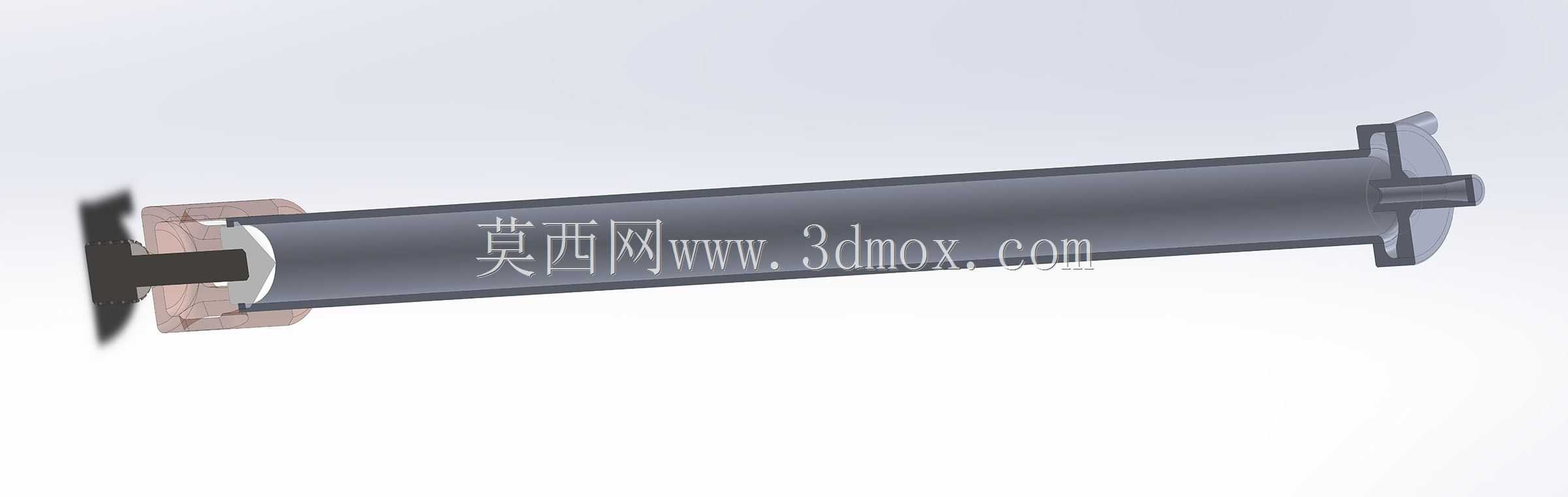

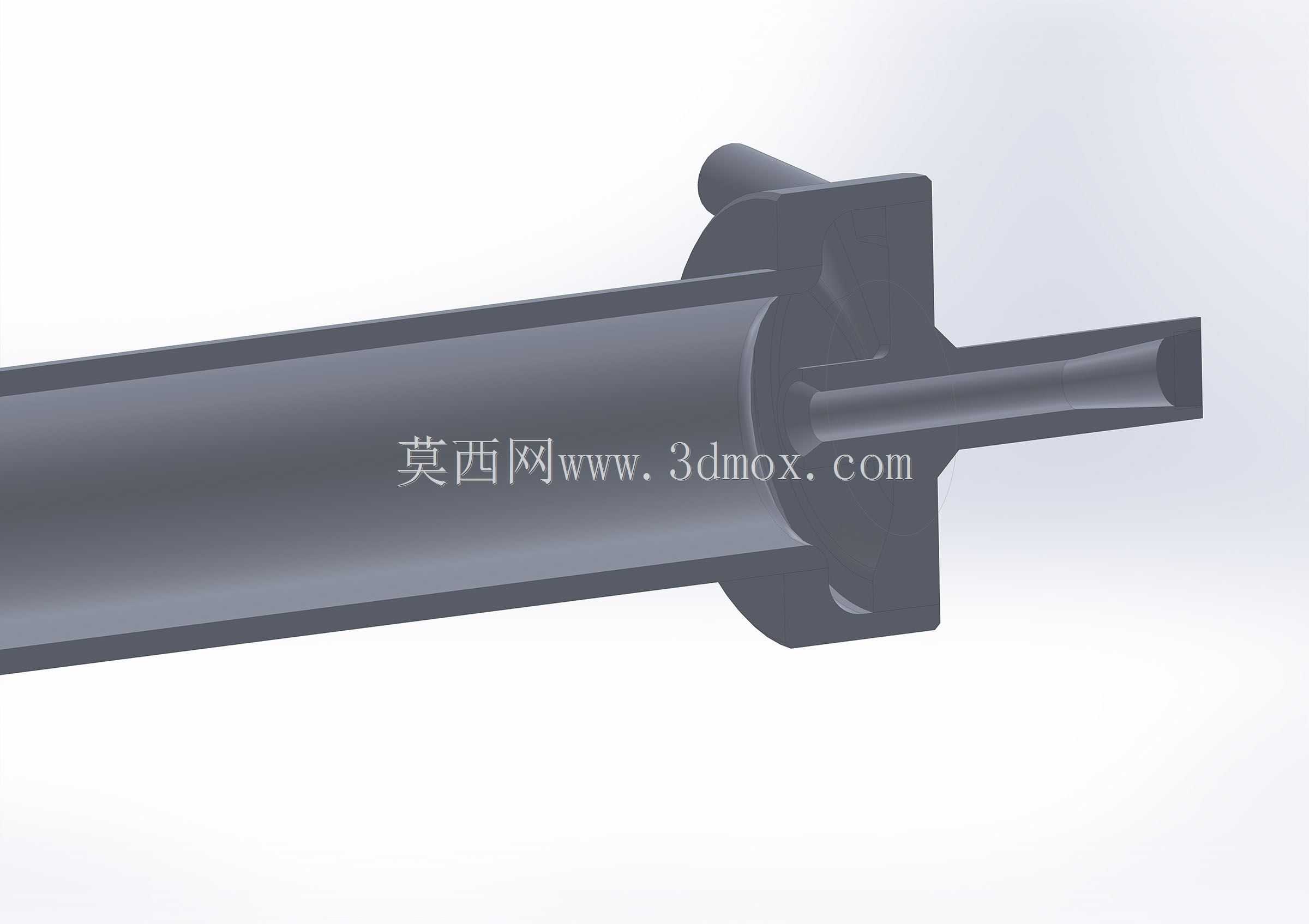

该涡流管装置主要面向工业现场的局部精准冷却场景，可在无外接制冷机组、无复杂冷媒循环的工况下，为刀具切削点位、电子元器件发热区、精密仪器温控工位、焊接作业热影响区提供持续稳定的冷源输出，同时分离出的热气流可按需用于局部加热、物料烘干等辅助工序，适配机加工、电子制造、实验室温控、小型工业热处理等多类场景的温控需求，尤其适合空间局促、无法布置大型制冷设备、需要快速实现局部温差调控的作业环境。装置核心功能依托涡流效应实现，压缩气体从切向入口进入涡流腔室后，会在管内形成高速旋转的涡旋气流，气流在旋转过程中完成能量分层，外层气流携带较高动能向热端出口流动，过程中通过能量交换将热量传递至外层，最终从热端排出高温气流；内层失去能量的低温气流则反向折返，从冷端出口输出低温冷气，可实现冷气流端的低温输出，冷热端温差可达较高水平，全程无运动部件参与工作，不存在磨损、卡滞、冷媒泄漏等传统制冷设备的常见故障点，运行可靠性极强，仅需接入稳定压缩气源即可快速启动工作，响应速度极短，无需预冷等待即可输出符合温度要求的气流。本次设计在传统涡流管结构基础上优化了涡流腔的流道线型，调整了冷热端出口的节流比例，让内部涡旋的能量交换效率进一步提升，减少了气流在管内的紊流损耗，同时对入口的进气角度做了适配性调整，保证压缩气体进入腔室后可以形成稳定的高速涡旋，避免进气扰动影响能量分离效果；外壳采用透明可视的结构设计，可直观观察内部流场的分布状态，便于调试阶段观察气流运行轨迹，也可用于教学演示场景直观展示涡流效应的工作过程。装置整体采用同轴圆柱式布局，主体为圆柱形管体结构，中部为涡流发生腔，侧向伸出压缩空气进气接口，两端分别为冷端、热端气流出口，整体结构紧凑，径向尺寸较小，轴向长度适配常规工业安装空间，安装时仅需固定主体管身，预留进气接口与冷热端出口的管路连接空间即可，无需额外预留运动部件的避让空间，可直接通过支架固定在设备机架、机械臂末端或者工位旁的安装面上，适配多种安装姿态，水平、垂直或者倾斜安装均不会影响内部气流的运行效果，安装边界灵活，可根据现场管路走向调整安装位置，无需对现有工位布局做大规模改造即可快速投入使用。
