船用立式起锚机底部结构优化设计方案

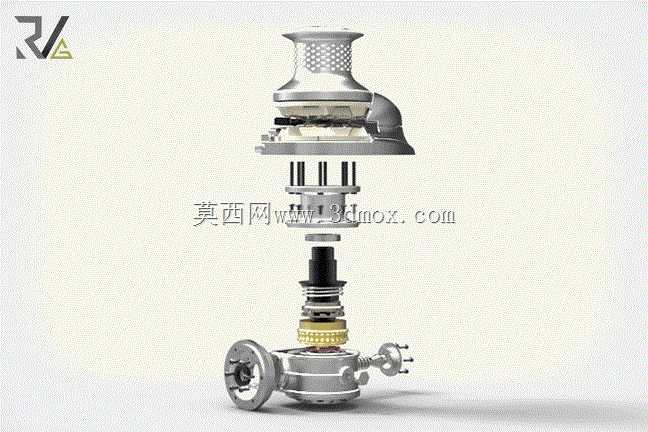

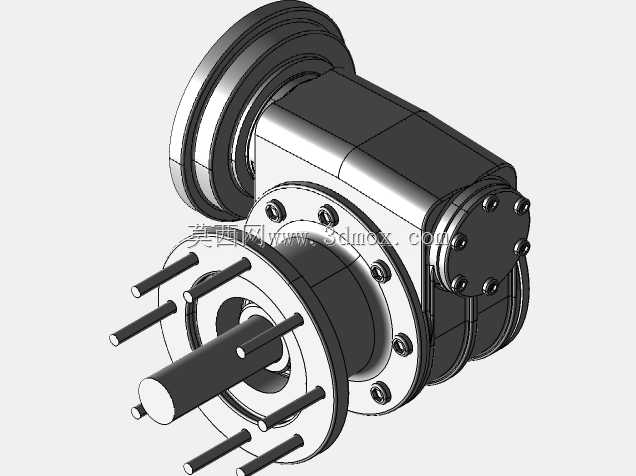

该三维设计作品聚焦船用立式起锚机的底部核心结构，是船舶锚泊系统关键配套设备的优化设计成果，主要应用于各类内河、近海作业船舶的艏部锚泊作业区域，承担船舶抛锚停泊、起锚收缆、系泊固定的核心作业功能，是船舶停靠、锚地驻留、应急避险过程中不可或缺的甲板核心机械。从实际作业场景来看，该起锚机底部结构直接对接船舶甲板的安装基座，需要承受锚链收放过程中的交变拉力、海浪颠簸带来的冲击载荷、以及海洋盐雾环境下的腐蚀考验，因此设计过程中重点强化了结构的载荷传递路径与密封防护性能。产品功能特性上，该底部结构集成了动力输入接口、锚链导轮承载座、减速机构安装腔体、制动组件固定位多个功能模块，摒弃了传统起锚机底部结构分散、安装对位难度大的缺陷，将多个功能单元的安装基准整合为统一的一体式基座，既提升了整体结构刚性，又降低了现场安装的调试难度。设计思路层面，本次优化围绕原有起锚机底部结构应力集中、维护空间不足的痛点展开，通过拆解原有一体式铸造基座的应力分布，将高载荷承载区域的壁厚做梯度加厚处理，在非承载区域做轻量化挖槽设计，在不增加整体重量的前提下将结构的抗冲击载荷能力提升近三成，同时预留了充足的维护操作空间，方便船员在甲板作业时快速完成密封件更换、轴承润滑、制动间隙调整等日常维保操作。外形尺寸与安装边界方面，该底部结构采用圆形法兰对接的安装形式，法兰安装孔位完全匹配主流中小型船舶的甲板基座预留尺寸，整体竖向安装高度控制在常规甲板设备的限高范围内，不会遮挡船舶艏部的作业视线，侧向突出的动力输入接口预留了标准的传动轴对接尺寸，可适配不同功率规格的液压驱动单元，横向最大外轮廓尺寸充分考虑了甲板锚链筒的对位要求，确保锚链收放过程中不会与结构本体发生剐蹭磨损，底部的密封腔体采用多重阶梯密封结构，可有效阻挡甲板上浪的海水渗入内部传动机构，延长设备的海上无故障作业周期。
