并联臂三角洲结构3D打印执行端结构设计

项目分类:3D打印机 发布时间:2022-01-21 ID:510695
  • 并联臂三角洲结构3D打印执行端结构设计
  • 并联臂三角洲结构3D打印执行端结构设计
  • 并联臂三角洲结构3D打印执行端结构设计
  • 并联臂三角洲结构3D打印执行端结构设计
  • 并联臂三角洲结构3D打印执行端结构设计
  • 并联臂三角洲结构3D打印执行端结构设计
  • 并联臂三角洲结构3D打印执行端结构设计
  • 并联臂三角洲结构3D打印执行端结构设计
  • 并联臂三角洲结构3D打印执行端结构设计
  • 并联臂三角洲结构3D打印执行端结构设计

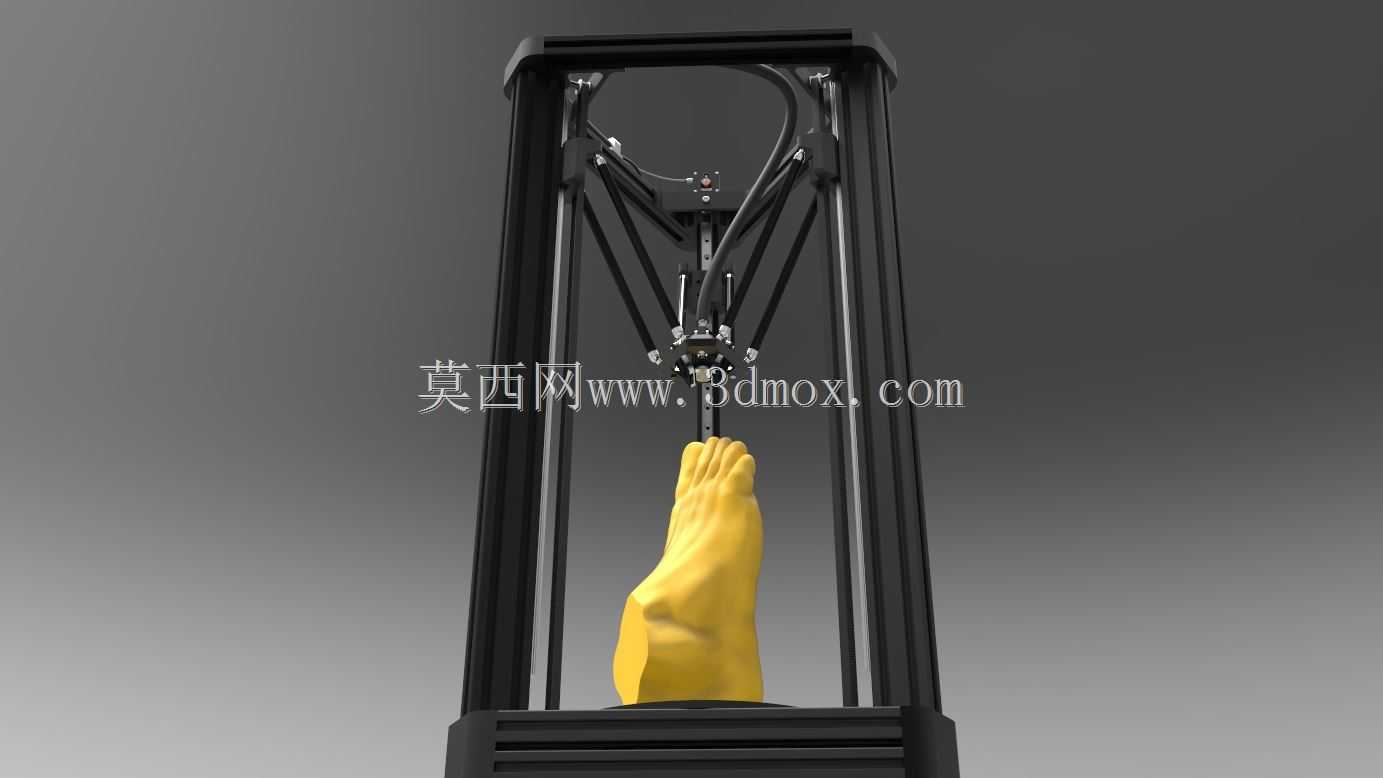

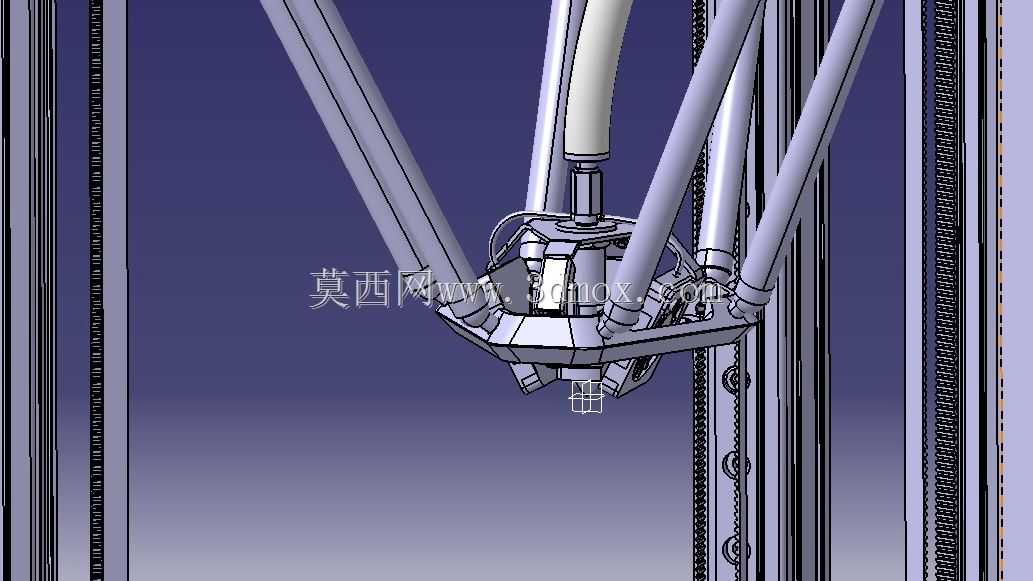

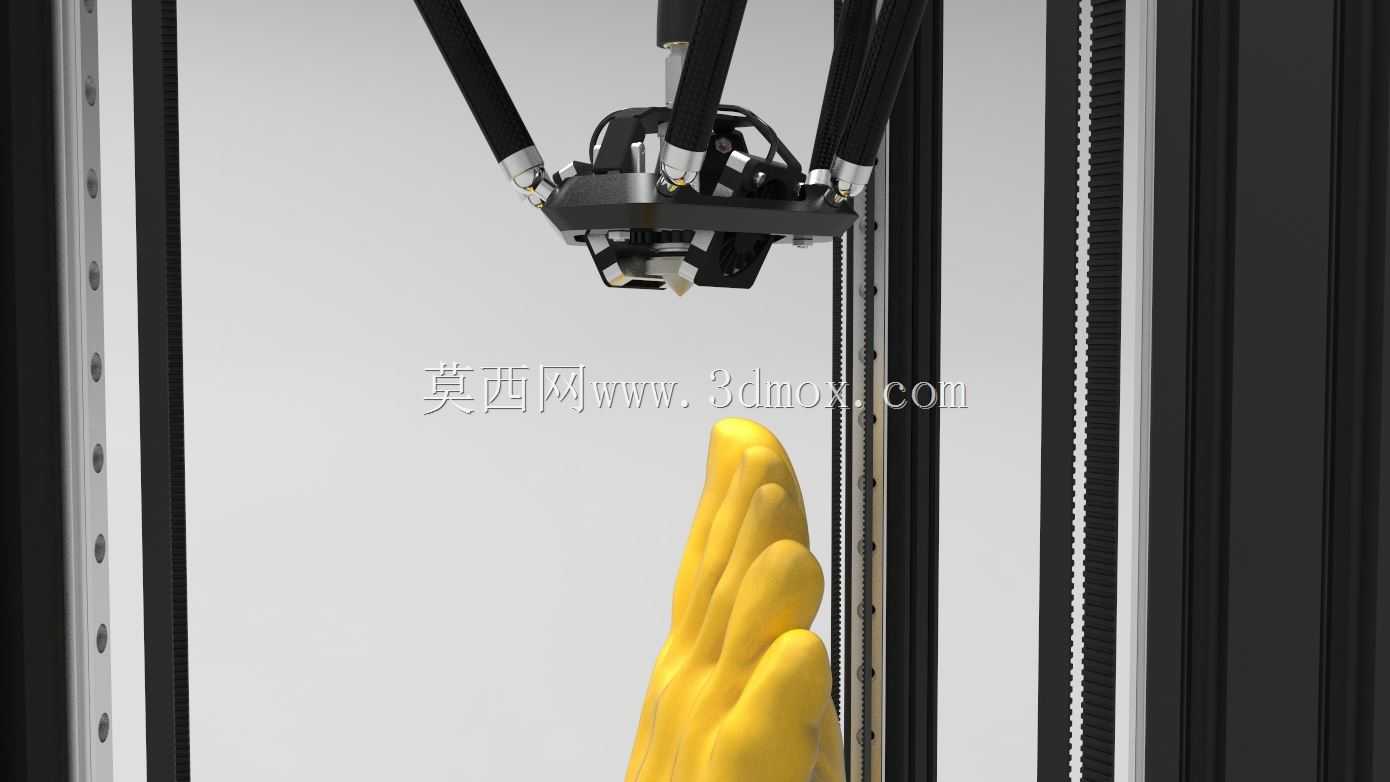

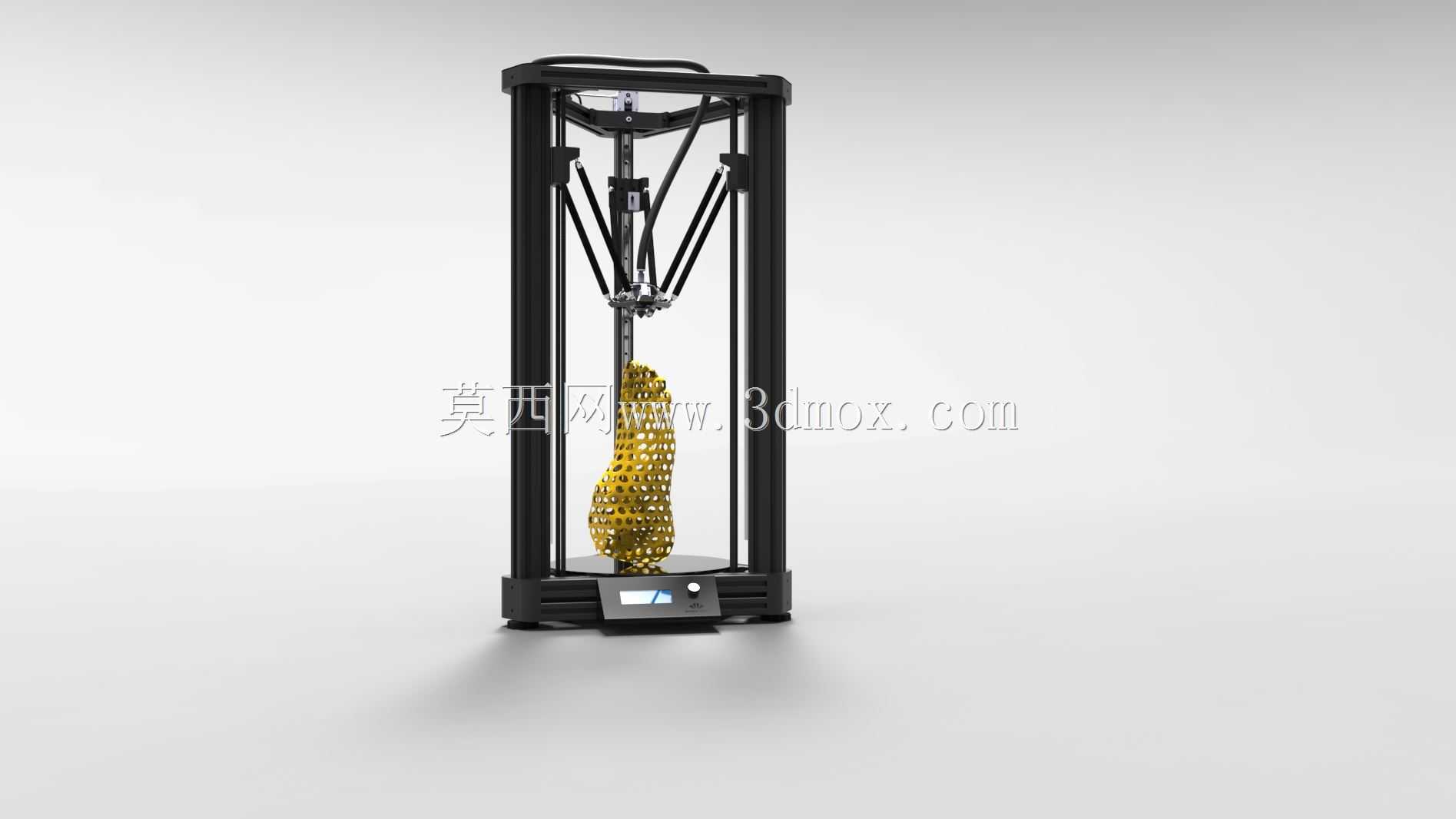

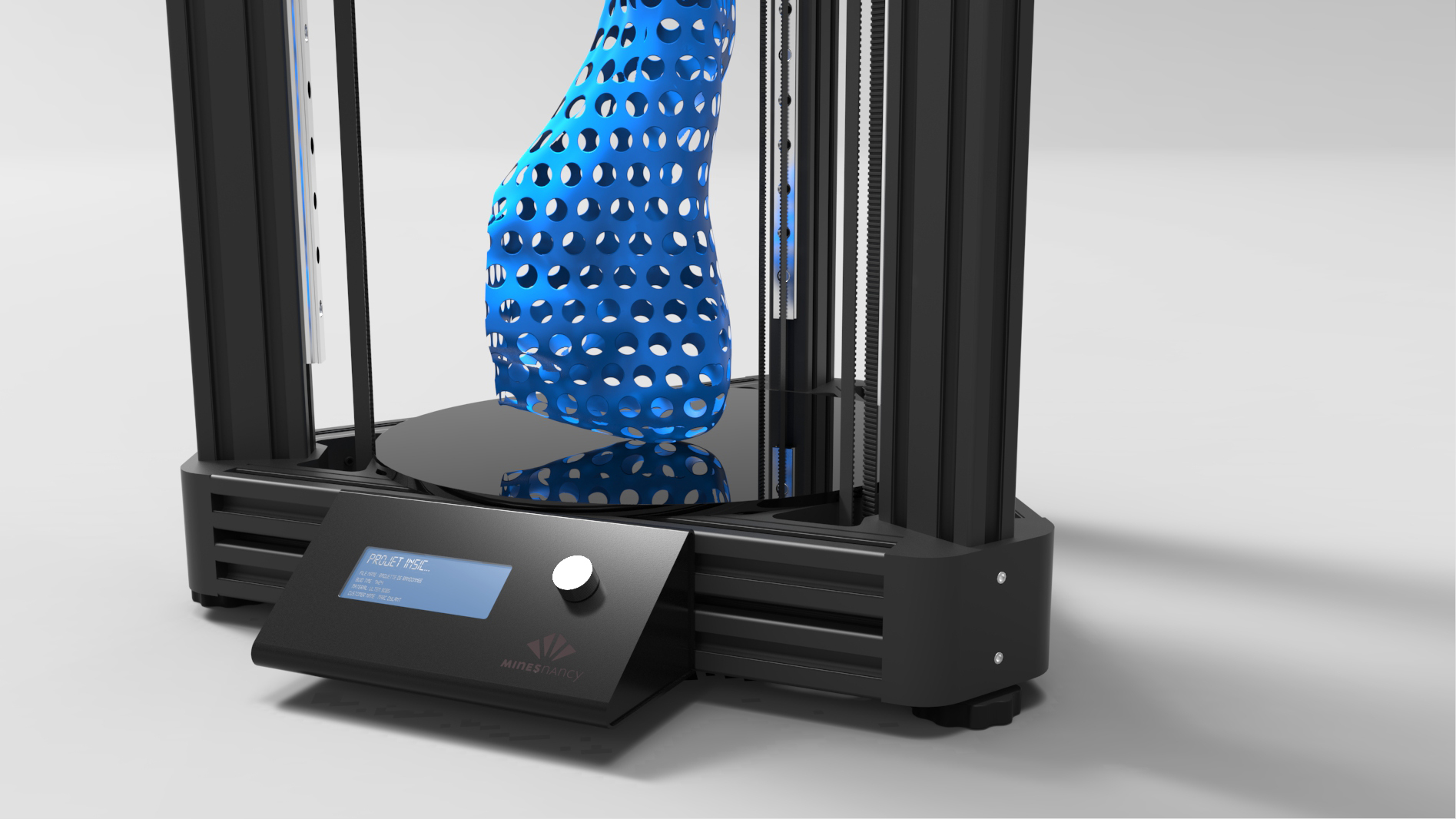

  本次呈现的是三角洲构型3D打印设备的核心执行端结构,这类并联臂结构的打印设备目前多应用于创客空间原型制作、教学实验场景的小尺寸零件快速成型环节,相比传统笛卡尔坐标系的打印设备,并联臂结构在同等机架占地面积下能实现更大的打印行程,同时运动惯量更低,高速打印时的轨迹跟随表现更稳定。从结构设计逻辑来看,该执行端采用了多臂铰接的安装接口,三个并联臂的球铰连接位呈120度均匀分布在安装基座上,这种布局能保证三个方向的运动受力均匀,避免单方向受力过载导致的运动偏差。基座部分集成了散热风道与耗材挤出的安装位,散热组件采用离心风扇侧吹的布局,风道直接对准喉管的散热段,能有效避免耗材在喉管上部提前软化造成的堵料故障,

  这也是FDM类型打印设备执行端设计的核心要点——必须保证喉管上下段的温度梯度符合耗材熔融要求,上部散热段温度要维持在耗材玻璃化转变温度以下,下部加热块区域则稳定在耗材熔融温度区间。从安装边界来看,该执行端的整体外接圆直径控制在120mm以内,竖直方向的总高度不超过85mm,在运动过程中不会与机架的三根竖直导轨产生干涉,三个铰接点的中心距设计为70mm,匹配市面上常规的8mm直径碳纤杆并联臂的安装尺寸,不需要额外定制连接件就能直接适配多数DIY三角洲打印机的机架参数。结构上预留了E3D规格通用热端的安装孔位,孔位公差按照H7级精度设计,能保证热端安装后与打印平台的垂直度偏差控制在0.1mm以内,避免打印过程中出现层纹偏移的问题。

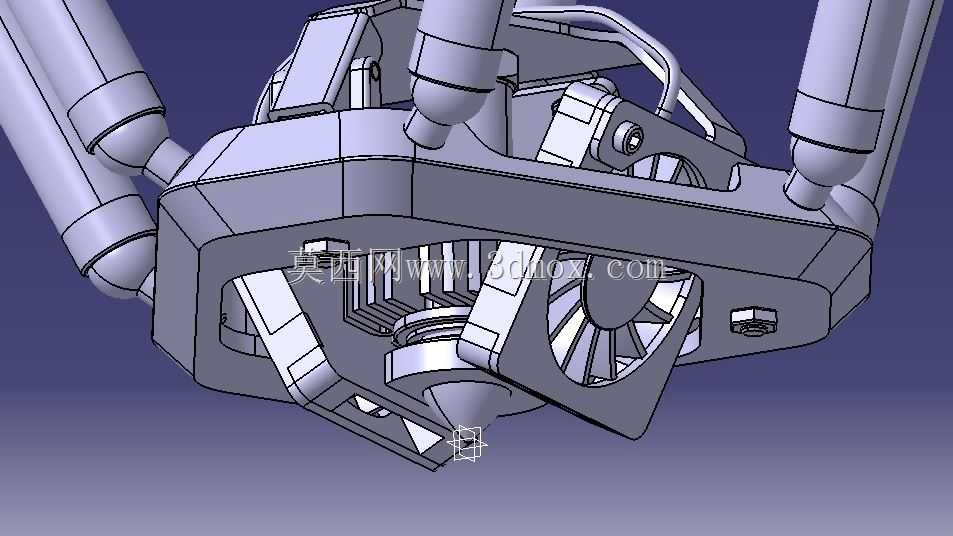

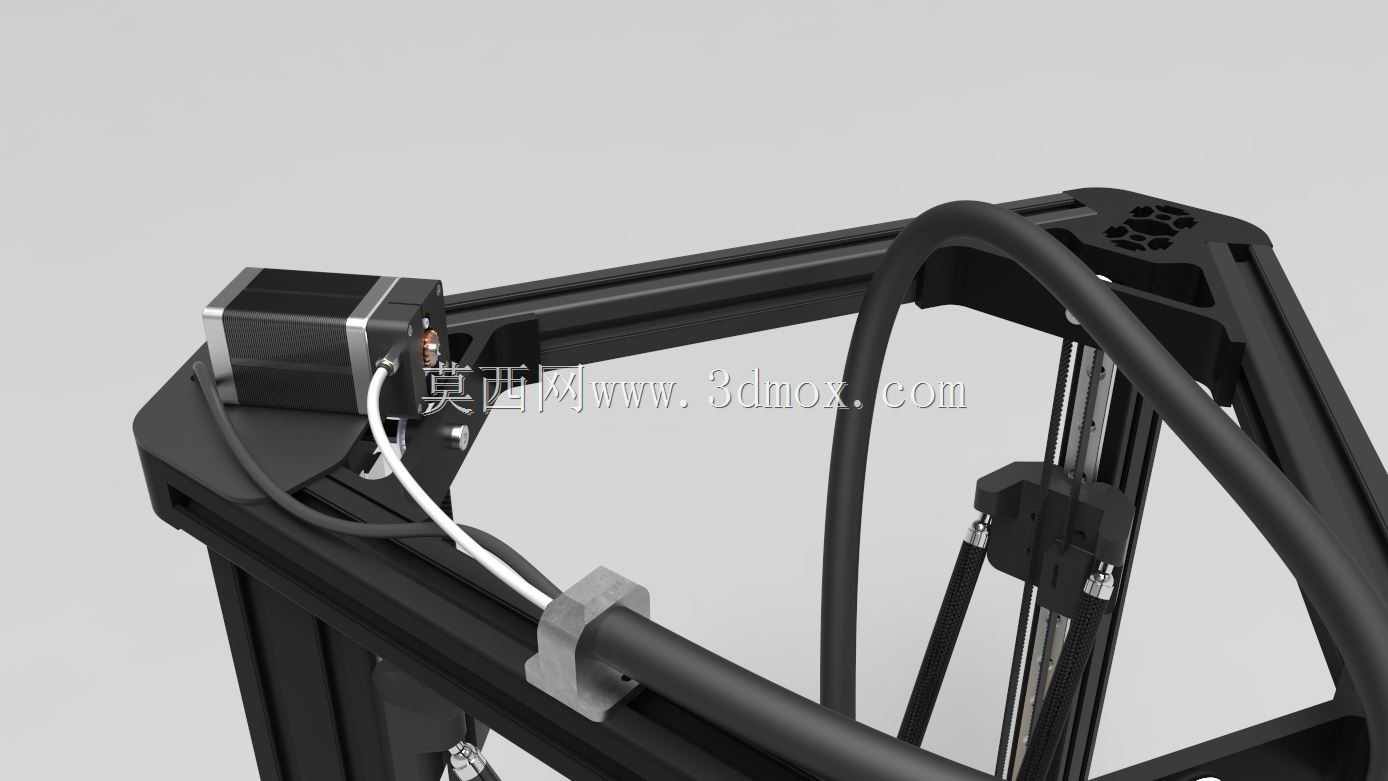

  风扇安装位采用了嵌入式卡扣设计,不需要额外螺丝固定就能将4010规格的离心风扇牢牢固定在风道入口,风道内部做了导流斜面设计,能将气流集中导向喉管的散热鳍片区域,相比直吹结构的散热效率提升约30%,长时间连续打印时也能维持散热段温度稳定。执行端的下部预留了自动调平传感器的安装位,可以适配常见的BLTouch类型机械触发式调平传感器,安装后传感器探针的最低点比喷嘴低2mm左右,能在打印前完成多点平台高度探测,自动补偿平台的倾斜误差,降低调平操作的门槛。走线槽集成在基座的加强筋位置,所有加热棒、热敏电阻、风扇的线材都可以顺着走线槽排布到臂杆位置,不会在运动过程中出现线材拖拽、缠绕的问题。从受力角度分析,基座主体采用了镂空加强筋的结构设计,

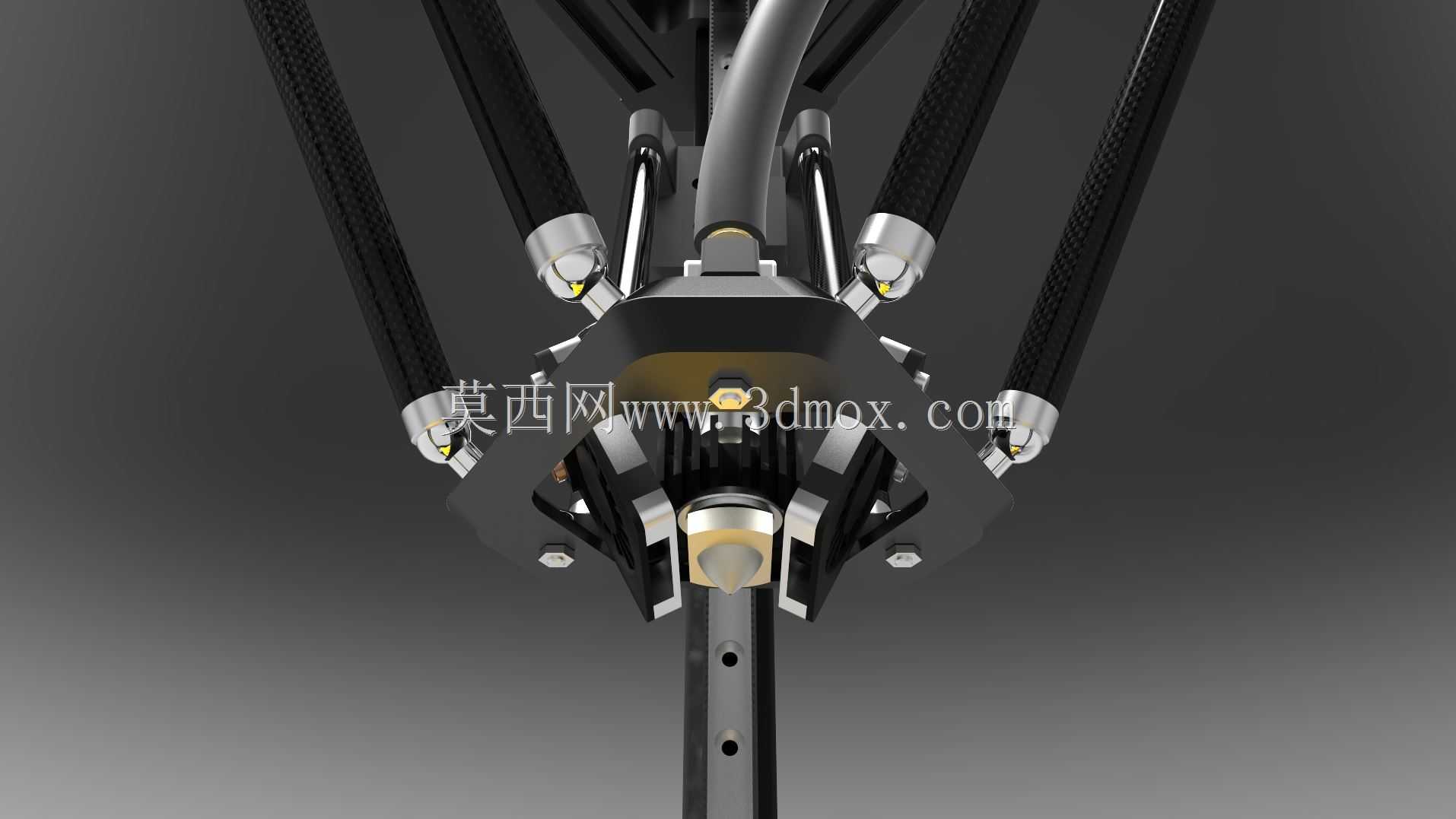

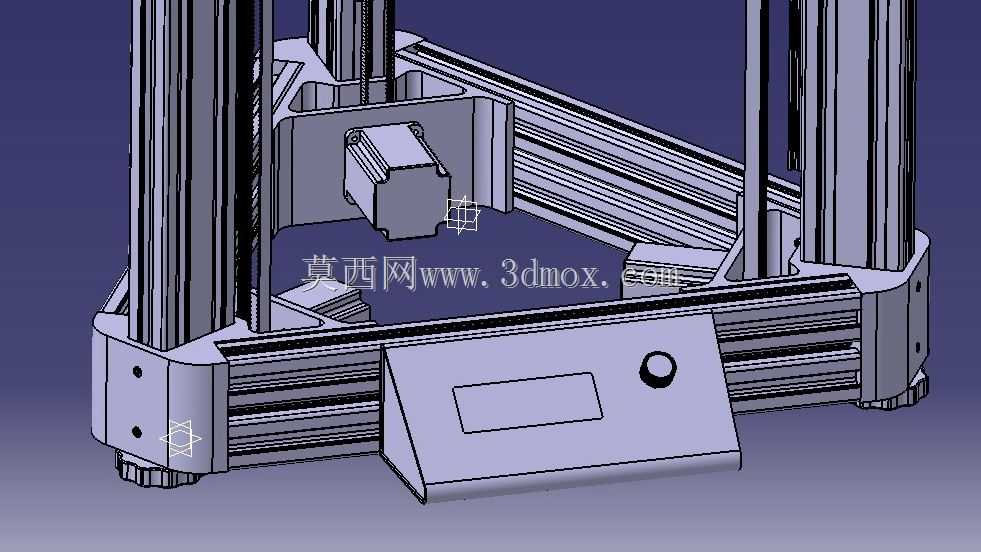

  在保证整体结构刚性的前提下尽可能降低了执行端的自重,自重控制在180g以内,能有效降低并联臂运动时的负载,提升高速运动时的响应速度,减少运动过程中的振动。铰接位置的球铰座做了加厚处理,能承受长期往复运动带来的磨损,球铰的安装孔采用了锥面定位设计,安装后球头杆的活动角度范围能达到±25度,完全覆盖三角洲打印机最大打印行程下的臂杆摆动角度需求,不会出现运动到极限位置时的卡滞问题。在实际使用场景中,这类执行端结构可以适配PLA、ABS、PETG等多种常见的FDM打印耗材,配合对应的热端温度参数就能完成不同材料的成型作业,散热风道的设计也能支持ABS材料打印时的少量辅助冷却需求,不需要额外加装侧吹风扇就能保证小尺寸特征的成型质量。结构上的所有安装孔位都做了倒角处理,装配时不会出现螺丝孔对位困难的问题,各个部件的装配公差经过优化,装配后整体的同轴度偏差小于0.05mm,能保证耗材送料过程顺畅,不会出现送料阻力过大导致的断料、挤出不足等问题。
