曼森式热空气动力发动机结构展示

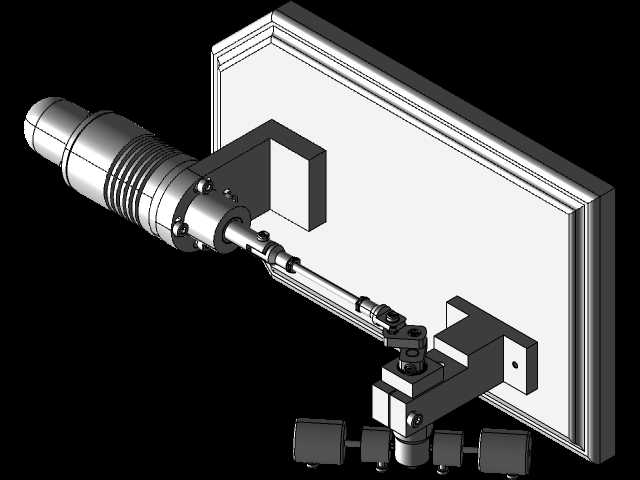

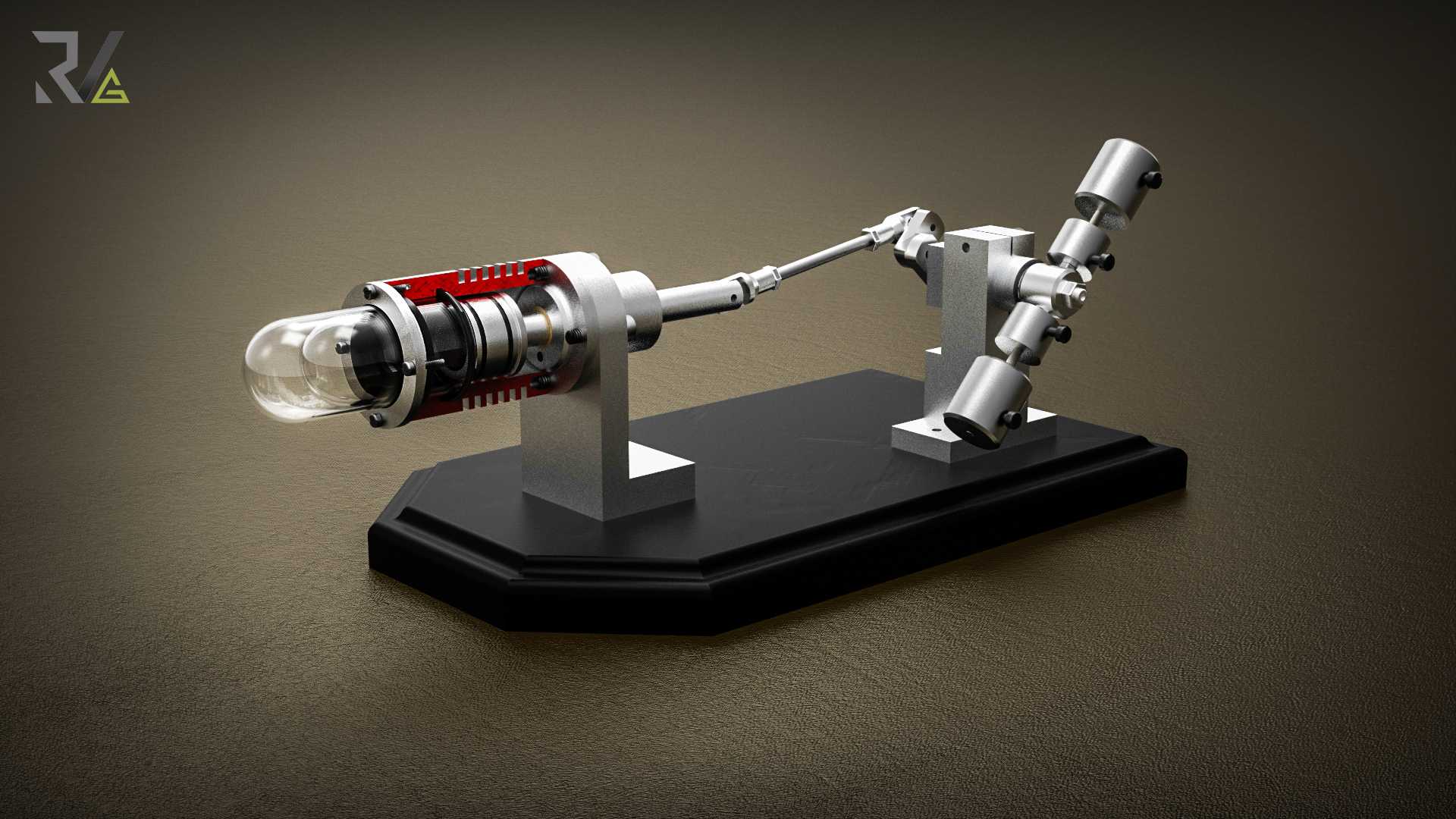

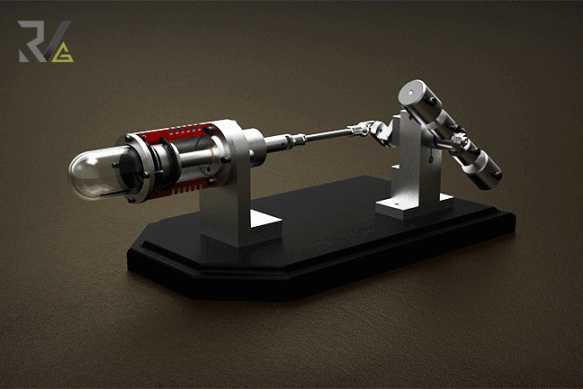

这款曼森热空气发动机属于外燃式动力转换装置，核心应用场景覆盖热能动力教学演示、小型低功率动力输出场景、科普展品制作以及微型动力实验平台搭建，能够直观展示热能向机械能转换的完整过程，帮助学习者理解外燃机的工作逻辑，也可作为小型创意装置的动力源适配低负载传动需求。设备的核心用途是依托空气热胀冷缩的物理特性，在封闭腔体内通过温度变化形成压力差，推动活塞做往复运动，再通过曲柄连杆机构将直线往复运动转化为旋转运动，最终向外输出稳定的旋转扭矩，无需燃油在缸内爆燃，运行过程振动小、噪音低，对燃料适配性强，可利用多种低品位热源实现动力输出。从功能特性来看，这款发动机采用分体式支撑结构，动力缸与传动机构分别固定在一体化成型的黑色基座上，基座做了切角收边处理，既保证整体放置的稳定性，也兼顾了展示性外观需求；动力端采用透明端盖设计，可直接观察内部活塞的运动状态，缸体外侧设置散热鳍片结构，能够快速平衡缸体不同区段的温度差，保证压力差形成的稳定性；传动端采用铰接式连杆连接结构，配合高精度的转动副设计，有效降低运动过程中的传动损耗，输出端预留标准连接轴，可直接对接小型负载如发电机、演示传动机构等部件。设计思路上，整体遵循功能优先兼顾展示性的原则，首先保证热交换腔体的密封性，所有配合面均采用精密公差设计，避免气体泄漏影响压力差形成；其次优化传动路径，将曲柄飞轮结构设置在动力输出端，利用飞轮的转动惯量平滑活塞往复运动带来的扭矩波动，保证动力输出的连续性；支撑结构采用对称式立柱设计，分别承托动力缸和传动组件，保证长轴传动过程中的同轴度，减少轴系挠曲变形带来的磨损。外形尺寸方面，整体采用卧式布局，长度方向适配常规桌面展示空间，基座宽度保证放置时无倾覆风险，安装边界上基座底部为平整平面，可直接通过螺栓固定在实验台或展示台面上，动力输出轴的中心高度与常规微型传动部件的安装高度匹配，无需额外调整转接座即可完成对接，整体结构无外凸的尖锐部件，运行过程中所有运动部件均处于可视范围内，既满足教学演示的安全要求，也方便观察整个动力传递的全过程。
