双轮同步正时皮带传动结构

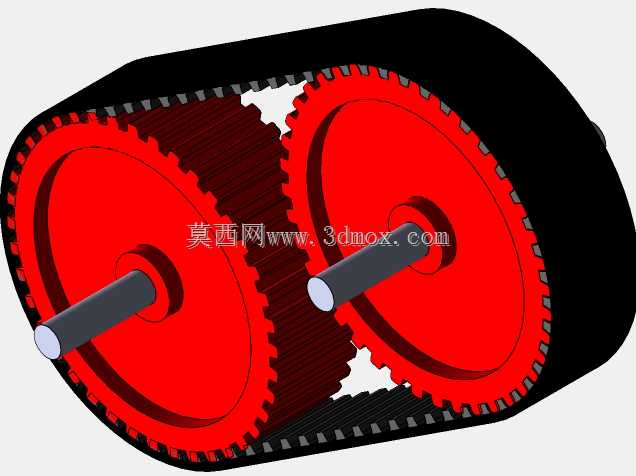

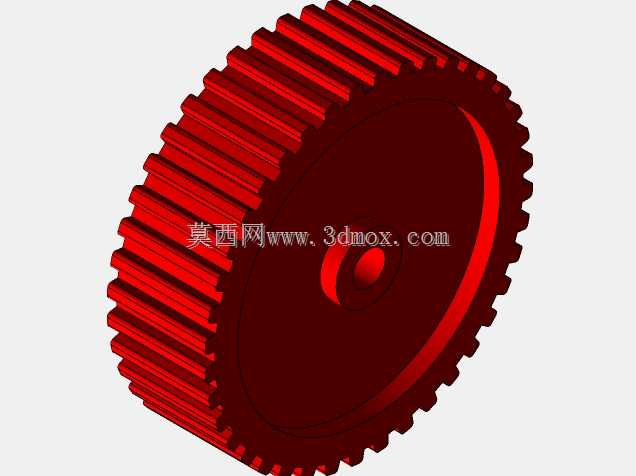

这套双轮同步正时皮带传动结构，广泛应用在需要精准传动比、无滑差传动需求的工业场景中，覆盖轻工自动化输送设备、小型动力传输工位、精密进给机构、内燃机正时配气系统、纺织机械同步驱动单元等多个领域，核心作用是在两根平行布置的传动轴之间传递旋转动力，同时严格保证两端轴的转动相位完全同步，避免传统摩擦带传动存在的打滑丢转、相位偏移问题，保障上下游动作的时序匹配精度。从功能特性来看，该结构采用带内侧齿形与带轮外缘齿槽完全啮合的传动形式，相比平带传动拥有更高的传动效率，传动比恒定无累积误差，张紧力需求更低，作用在传动轴与支撑轴承上的径向载荷更小，能有效延长支撑部件的使用寿命，同时带体本身具备一定的缓冲吸震能力，运行过程噪音低，无需额外润滑维护，适配多粉尘、少维护的工业作业环境。在设计思路上，这套结构首先根据传递的额定扭矩、输入转速确定带轮的模数、齿形参数与齿宽，两个带轮采用相同齿距的齿形设计，保证齿部啮合顺畅无卡滞；左侧采用双联齿轮结构，可在同步带传动的基础上拓展二级齿轮啮合输出，满足多轴动力分配的需求；带轮中心距经过精准核算，既保证正时皮带拥有合理的包角与张紧余量，避免运行过程中出现跳齿、脱带问题，又预留了皮带安装、后期张紧调整的操作空间，不会出现装配干涉。从安装边界来看，两根传动轴保持平行布置，轴伸端直径与带轮中心安装孔完全适配，轴端设置轴向定位台阶，防止带轮运行过程中出现轴向窜动；整体传动组件的外围轮廓由黑色护罩完全包覆，护罩内壁与皮带外表面、带轮齿顶预留足够安全间隙，既避免运行过程中异物卷入传动副造成设备损坏，也能防止人员误触转动部件引发安全事故；整体结构紧凑，可直接集成在各类设备的动力传输工位中，适配水平、倾斜等多种安装姿态，能在常规工业环境温湿度范围内长期稳定运行，传递动力过程中相位保持精准，可满足各类对传动同步性有严格要求的工位使用需求。
