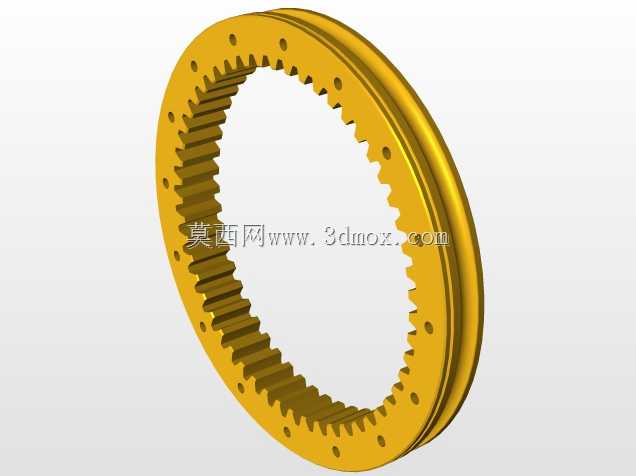

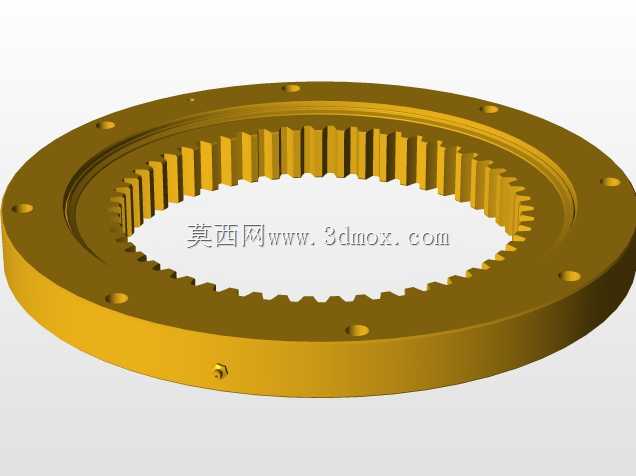

四轴机器人内齿圈传动构件结构设计

该内齿圈构件是四轴工业机器人关节传动系统的核心承载部件，主要应用于装配搬运、上下料、分拣类四轴机器人的第四轴回转传动环节，承担关节末端回转运动的扭矩传递、转速匹配与回转精度保持功能，是保障机器人末端执行器精准定位、平稳回转的关键基础零件。在实际产线应用中，这类内齿圈多配套于谐波减速或者行星减速的关节模组内部，与行星齿轮、太阳轮组成啮合传动副，将伺服电机输出的高转速低扭矩动力，转换为末端关节需要的低转速高扭矩回转动力，同时保障关节回转的反向间隙控制在极小范围内，满足电子装配、轻工搬运、食品分拣等场景下机器人重复定位精度的要求。从功能特性来看，该内齿圈采用内直齿啮合结构，齿形经过参数化优化，齿向修形合理，啮合过程中齿面接触应力分布均匀，能够承受频繁正反转带来的交变冲击载荷，长时间运行下齿面磨损量小，传动效率稳定，可适配机器人关节连续往复回转的工作工况。外圈法兰面均匀分布的安装沉孔，用于齿圈与关节壳体的刚性固定，安装时通过螺栓预紧实现齿圈的完全定位，避免传动过程中出现齿圈偏移导致的啮合异响、精度衰减问题。从设计思路层面，该构件在设计阶段充分考虑了关节内部的空间约束，整体采用扁平环形结构，在保证齿圈啮合强度、法兰安装刚度的前提下，尽可能压缩轴向厚度尺寸，适配四轴机器人紧凑的关节内部布局，减少关节整体的体积与重量，提升机器人末端的负载自重比。齿圈的内齿参数与配套行星轮参数完全匹配，啮合侧隙经过精准计算，既可以避免热胀冷缩导致的传动卡滞，又能将传动回程误差控制在关节精度要求范围内，保障机器人末端回转的定位一致性。在安装边界方面，该齿圈的外径尺寸与关节壳体的安装止口精准适配，安装时止口定位可以保证齿圈与关节轴线的同轴度，避免偏心导致的啮合偏载、齿面异常磨损问题；内齿的分度圆直径与配套传动副的中心距参数匹配，装配时无需额外调整即可实现理想啮合状态；法兰面的沉孔深度经过核算，螺栓锁紧后头部不会突出法兰平面，不会与关节内部其他回转构件产生运动干涉，适配关节内部紧凑的装配空间。齿圈的端面平面度、安装孔位置度均按照精密传动零件的公差要求设计，保障装配后整体传动的平稳性，降低机器人关节运行过程中的振动与噪音，提升整机运行的可靠性与使用寿命。
