镂空轻量化行星齿轮传动结构

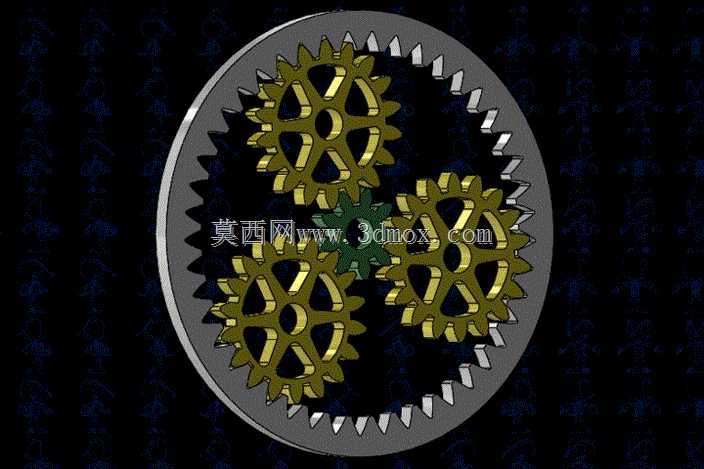

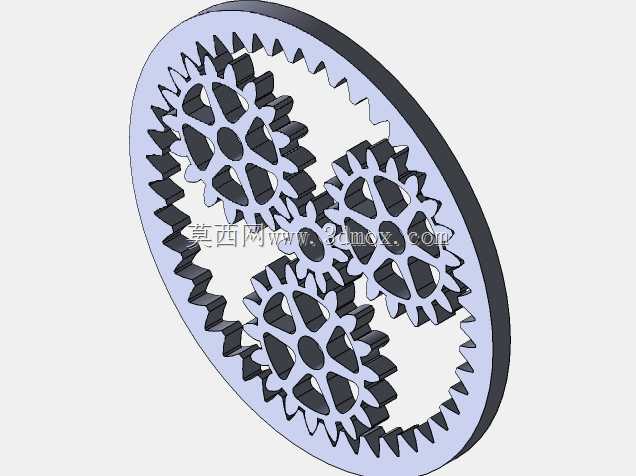

行星齿轮是机械传动领域应用极为广泛的核心部件，常见于工业减速机、新能源汽车动力传动单元、精密伺服传动机构、航空航天辅机传动系统等场景中，承担着大传动比下的动力分流、扭矩传递与转速匹配功能，相较于定轴齿轮传动，其具备同轴输入输出、承载能力强、传动效率高、结构紧凑的显著优势，可在有限安装空间内实现高扭矩密度的动力传输。这套行星齿轮结构采用了镂空式行星轮设计，整体由外齿圈、四个均匀排布的镂空行星轮、中心太阳轮共同组成，四个行星轮同时与内齿圈、中心太阳轮啮合，动力输入时可通过太阳轮输入、内齿圈固定、行星架输出的经典传动方案实现减速增扭，也可根据实际工况需求切换不同构件的固定与输入输出状态，实现不同传动比的动力输出，适配不同设备的转速扭矩匹配需求。设计过程中，行星轮采用辐条式镂空结构，在保证轮齿啮合强度、辐条支撑刚度的前提下，大幅降低了行星轮自身的转动惯量，减少传动过程中的惯性损耗，提升传动响应速度，同时降低整体结构重量，适配对部件重量有严格要求的轻量化传动场景。内齿圈采用整体环形结构，齿形沿内圆周均匀分布，加工精度可保证与行星轮的啮合侧隙处于合理区间，减少传动过程中的冲击与噪音，齿圈外侧为光滑圆柱面，可直接嵌入设备的安装腔体中，通过过盈配合或定位销实现周向与轴向固定，无需额外设计复杂的安装法兰，简化配套设备的壳体结构。中心太阳轮位于整套结构的几何中心，轮齿同时与四个行星轮啮合，可将输入动力均匀分流至四个行星轮，由行星架将动力汇总输出，这种多齿啮合的结构可将负载均匀分散到多个啮合齿面上，大幅提升整套传动结构的承载能力，避免单齿受力过大出现断齿、磨损过快的问题。在安装边界上，整套结构的最大外径为内齿圈的外圆直径，轴向尺寸可根据配套设备的腔体深度调整齿圈与齿轮的厚度，输入轴与太阳轮采用键连接或花键连接，输出端的行星架可根据需求设计为轴输出或法兰输出形式，适配不同设备的接口需求，可直接集成到各类减速传动单元中，无需对整体结构做大幅修改，具备较强的通用性。
