十字菲利普型手动螺丝刀批头结构设计

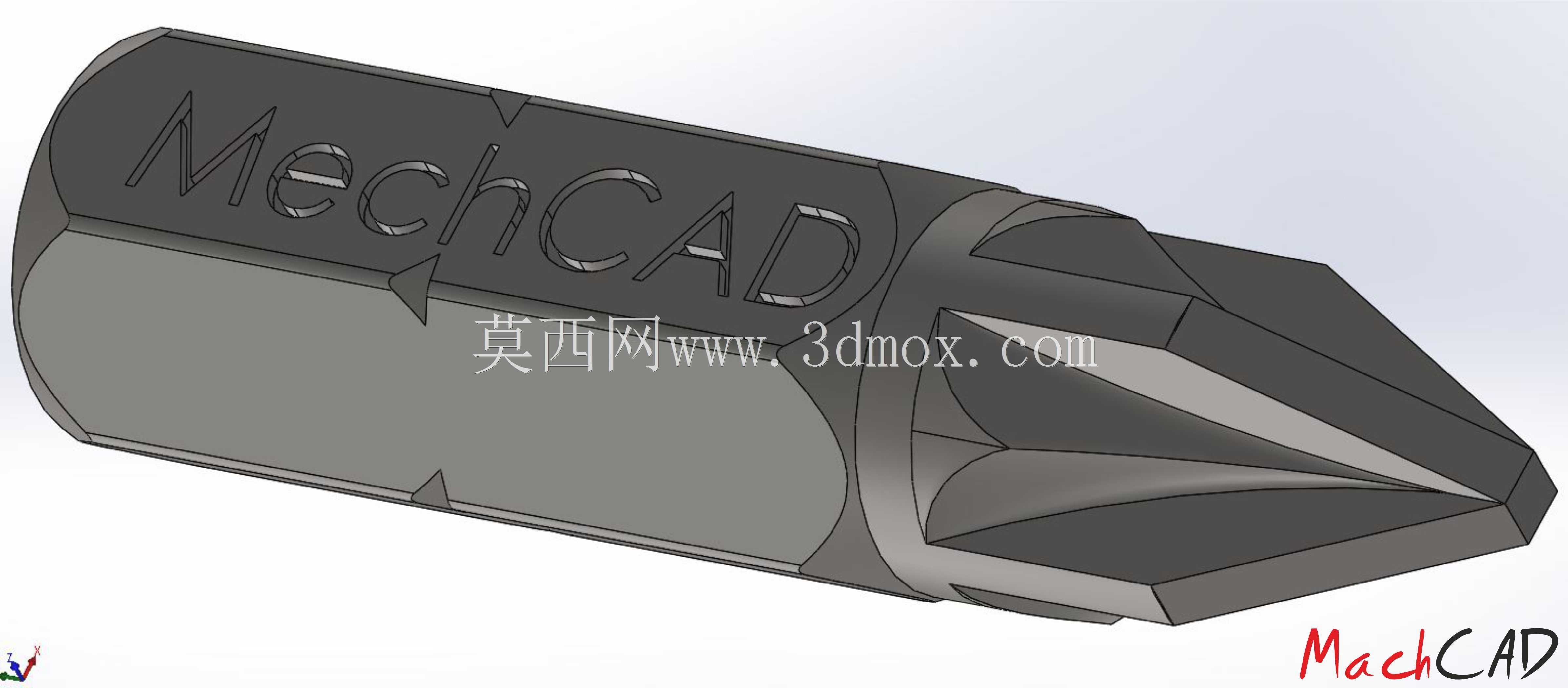

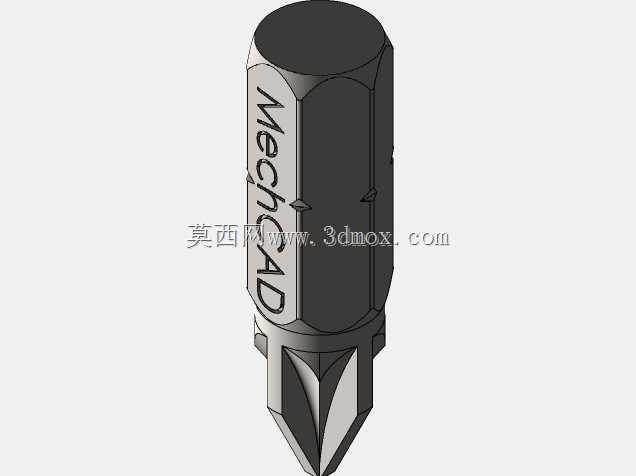

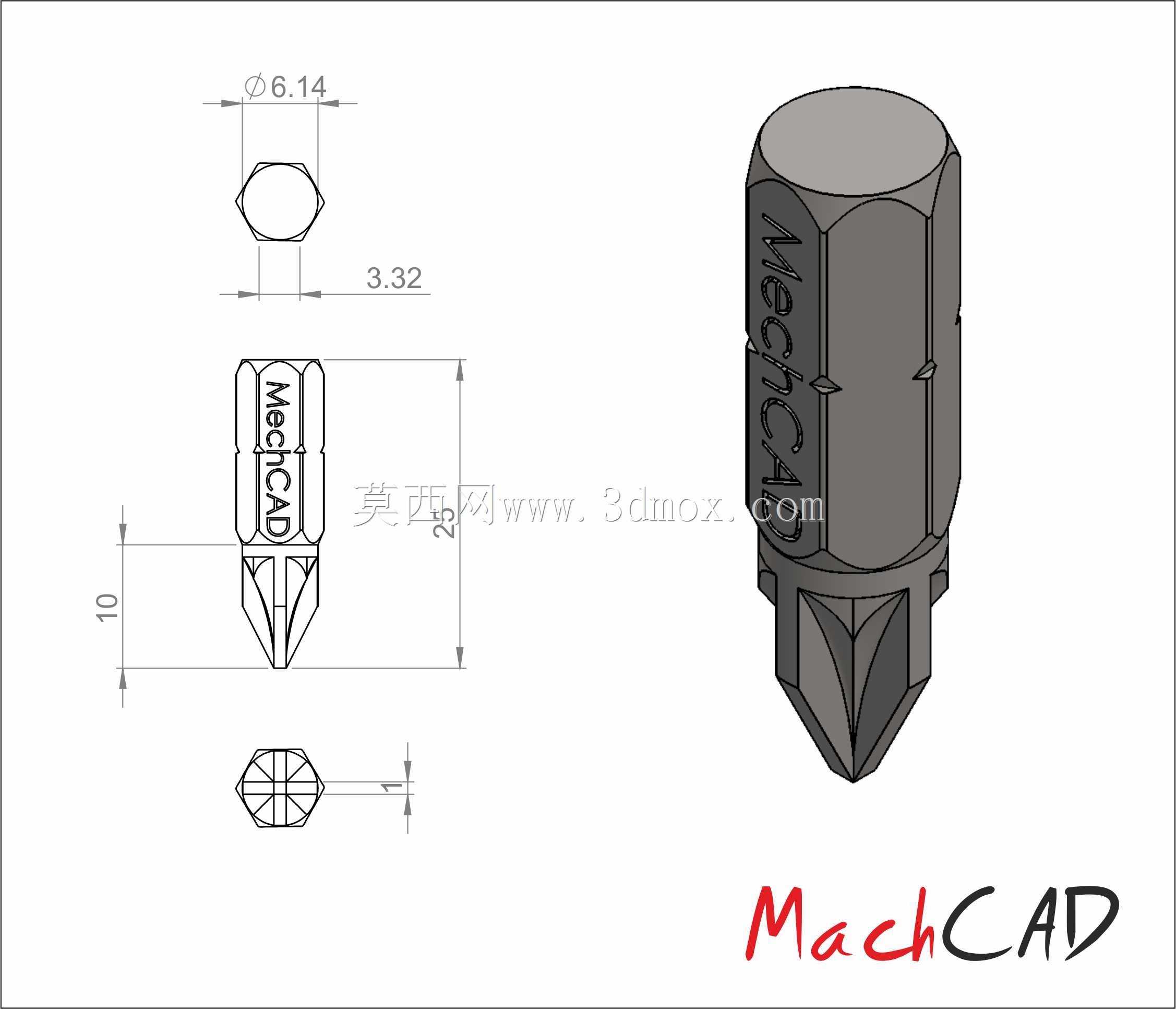

这款十字菲利普型螺丝批头是手动旋具与电动起具通用的核心工作配件，主要应用于电子设备组装、家具装配、家电维修、工业产线紧固件锁付、日常家居拆装等场景，是覆盖民用维修、工业装配全领域的基础五金耗材配件，承担着传递扭矩、啮合螺丝槽口、完成紧固件拧紧或拆卸动作的核心功能。在实际使用场景中，该批头可适配标准六角快换夹头的手动螺丝刀柄、充电式起子机、气动螺丝刀等各类旋拧设备，能够针对十字槽机丝、自攻螺丝等常见紧固件完成稳定的扭矩传递，避免槽口打滑造成的螺丝滑牙、工件表面损伤问题。从功能特性来看，批头的工作端采用标准菲利普斯十字槽型轮廓设计，槽口刃边做了微小的倒角过渡处理，在插入螺丝槽口时能够自动导正对位，减少对位偏差带来的槽口磨损，同时批头杆身采用六方等截面结构，相比圆杆结构拥有更强的抗扭性能，在承受大扭矩锁付时不会出现杆身弯折、夹头打滑的问题。设计过程中，首先针对常用M2-M4规格十字螺丝的槽口尺寸做了啮合匹配，确保批头工作端与螺丝槽的接触面积最大化，将锁付时的局部压强控制在合理区间，既避免批头刃口过早崩损，也减少螺丝槽口的压溃变形；其次杆身采用标准六角外形，适配市面绝大多数快换式批头夹头的夹持尺寸，无需额外转换配件即可直接装夹使用；批头表面预留的标识区域可清晰标注批头规格类型，方便作业人员快速识别取用，减少工具挑选的时间成本。从尺寸与安装边界来看，该批头六角杆身的对边尺寸为6.14mm，符合通用1/4英寸六角批头的夹持标准，装夹时插入夹头的深度适配常规快换结构的锁止行程，不会出现插入过浅夹不牢、插入过深顶坏夹头内部结构的问题；批头总长度为25mm，属于短款批头范畴，在狭窄装配空间内拥有更好的操作灵活性，工作端十字头的有效啮合长度为10mm，能够完全覆盖常规小规格十字螺丝的槽深，保证啮合过程中无虚位、不晃荡；批头尾端的六角截面尺寸公差控制在合理区间，装夹后与夹头的配合间隙极小，高速旋转时的径向跳动量极低，既能够提升锁付精度，也能减少作业过程中的晃动损耗，延长批头的整体使用寿命。
