离心泵闭式径流叶轮三维结构设计

这款叶轮是单级单吸离心泵的核心做功部件，主要适配清水输送、暖通循环、低压给排水类离心泵的装配需求，日常运行中直接接触输送介质，是实现流体能量转换的核心载体。从实际应用场景来看，这类叶轮广泛搭载于民用建筑供水增压泵、工业冷却循环水泵、农田排灌离心泵中，运行转速通常适配2极或4极异步电机的直联传动工况，可输送常温清水或物理化学性质与水接近的低粘度无颗粒介质。

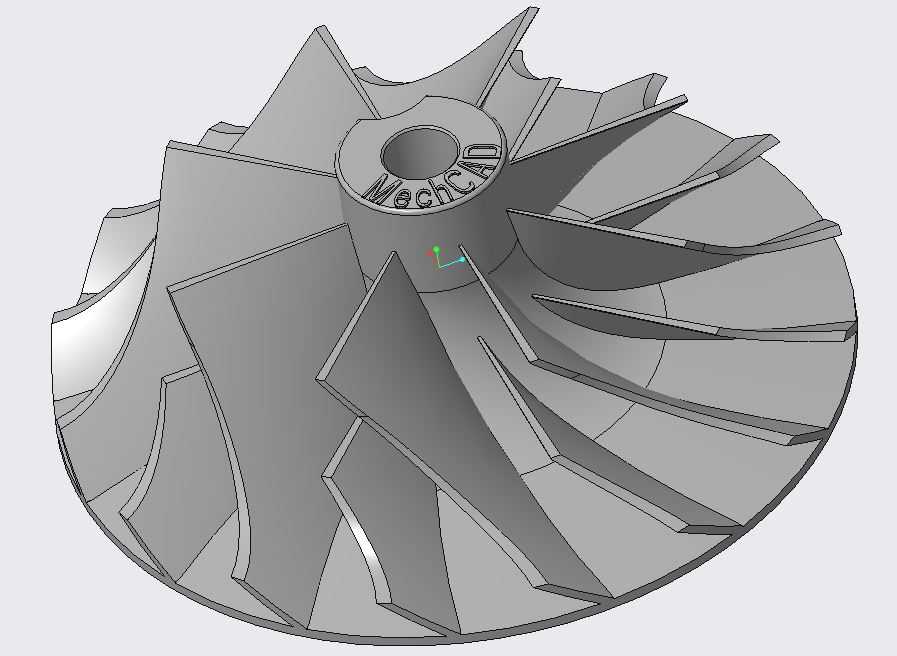

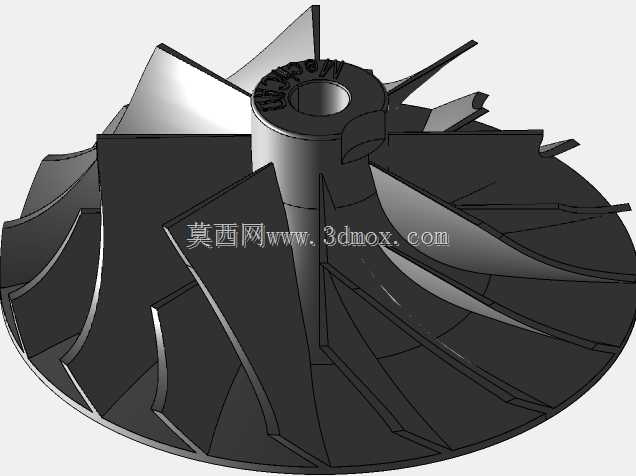

设计层面采用后弯式长短叶片复合布局，长叶片负责主流道的流体导向，短叶片用于抑制叶轮出口处的射流-尾迹结构，降低流道内的二次流损失，同时避免叶片入口处的气流堵塞，提升泵在额定工况点的运行效率。叶轮轮毂中心设置标准轴孔，轴孔与泵轴通过键连接传递扭矩，轮毂端面预留有锁紧螺母的安装贴合面，可保证高速旋转时的轴向定位可靠性，轮盘背面设置有密封环配合的止口台阶，与泵体密封环形成微小间隙配合，减少泵腔内部的容积损失。

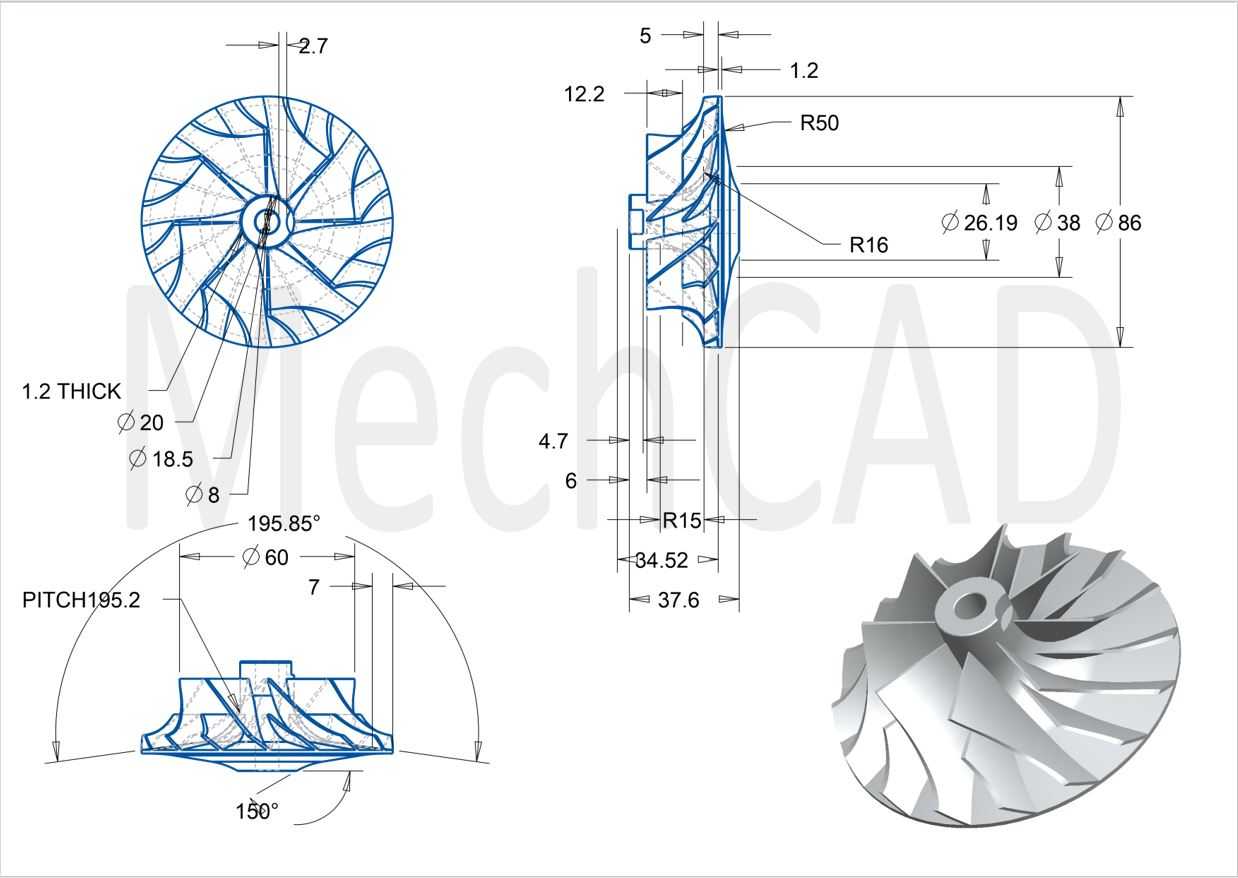

从安装边界来看，叶轮入口直径匹配泵体吸入室的出口通径，叶轮出口宽度适配涡室的入口宽度，安装时需保证叶轮入口与泵体密封环的同轴度偏差控制在0.05mm以内，避免运行时出现动静摩擦。叶片型线采用变曲率设计，从入口边的平缓圆弧过渡到出口边的倾斜切角，可有效降低流体进入叶轮流道时的冲击损失，叶片与轮盖、轮盘的连接位置采用大圆角过渡，减少应力集中的同时避免流道内出现流动死区。

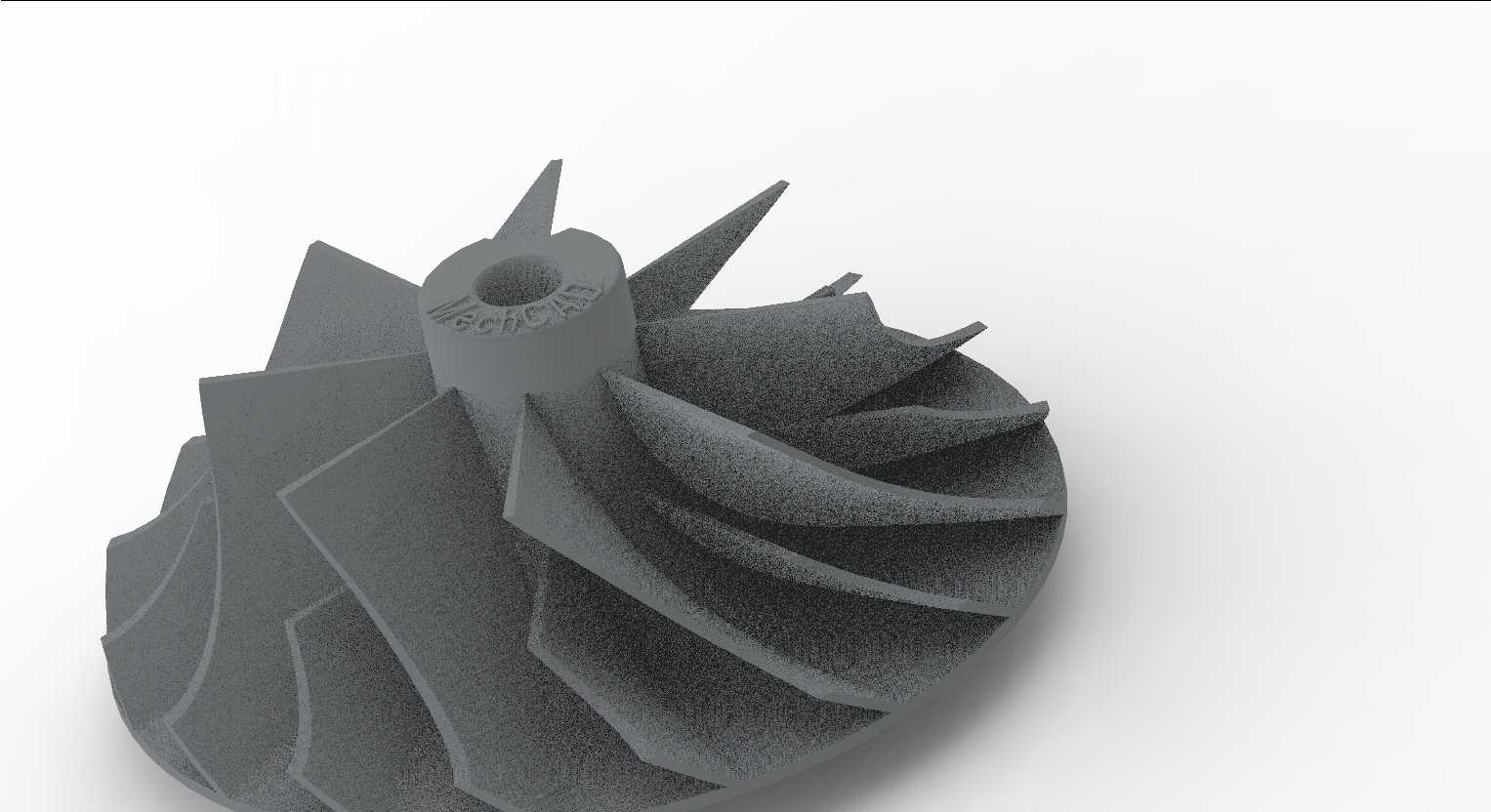

实际选型匹配时，需注意该叶轮的比转速适配范围，不可直接用于高扬程小流量的多级泵或低扬程大流量的轴流泵，装配时需做动平衡校验，保证剩余不平衡量符合刚性转子的G6.3精度等级要求，避免高速运行时出现振动超标、轴承过早损坏的问题。叶轮整体采用一体化铣削成型的结构逻辑建模，所有曲面均满足流体力学仿真的连续性要求，可直接导入CFD软件做流场分析，也可用于后续的铸造模具开模参考。
