V型十二缸发动机结构装配三维设计作品

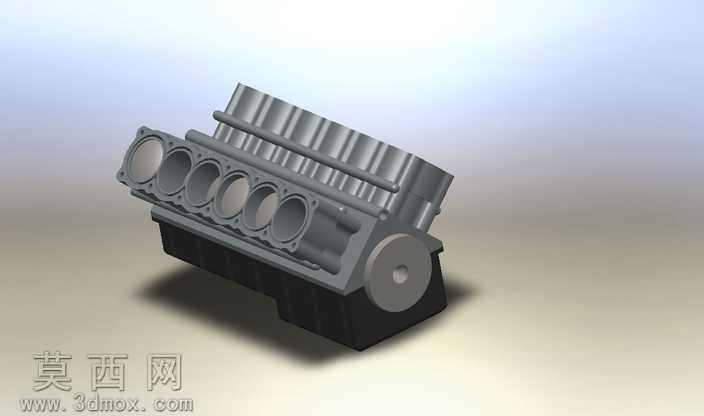

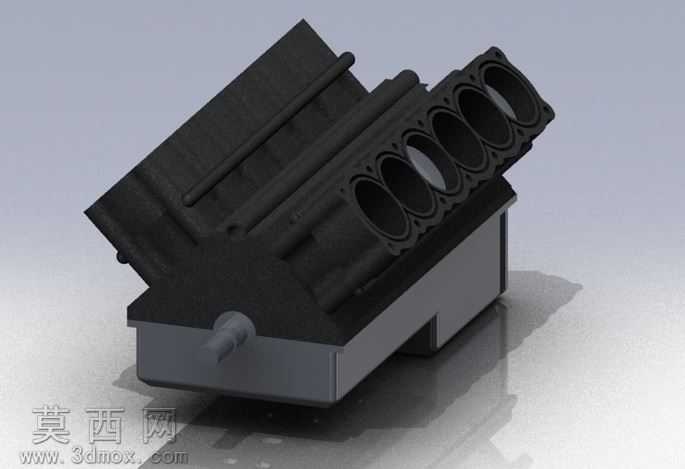

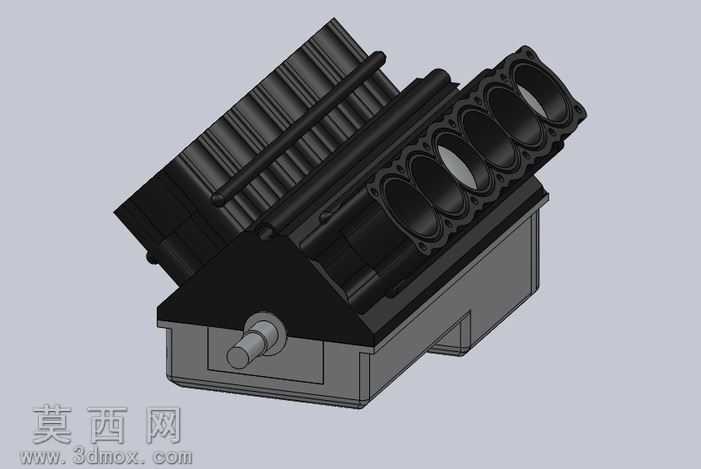

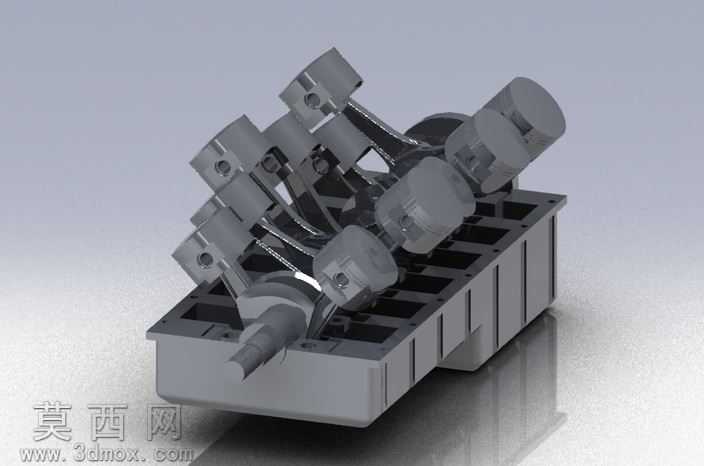

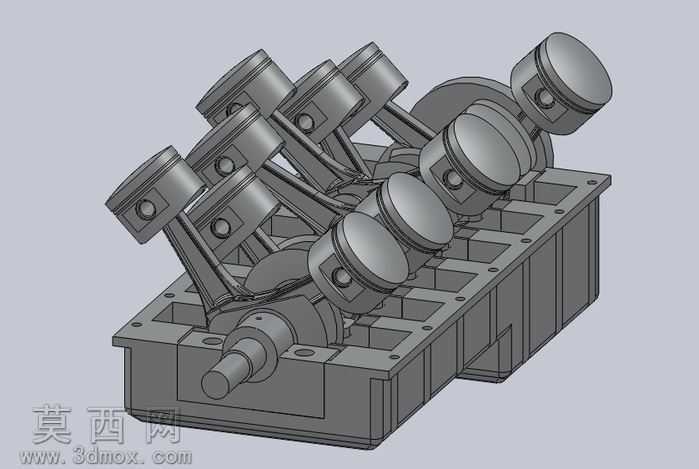

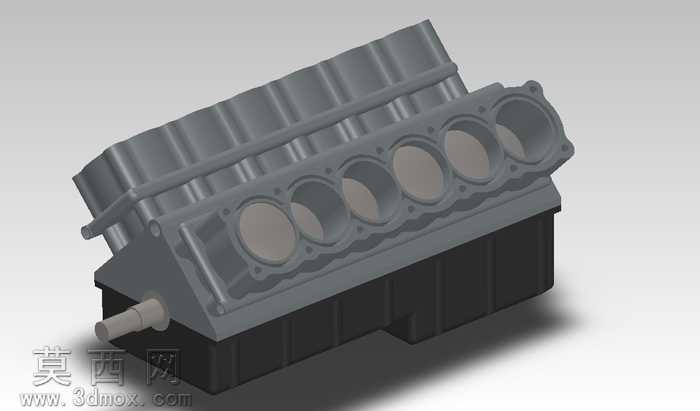

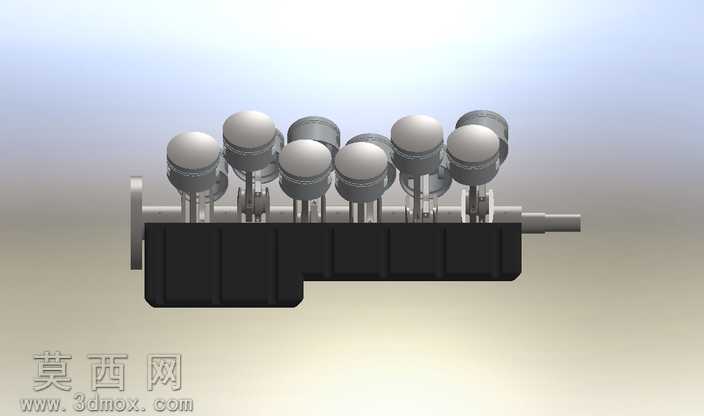

本作品为V12发动机的完整装配三维设计，采用V型12缸的经典布局形式，通过三维建模软件完成全零部件的参数化构建与整体装配，完整还原了该类大排量动力装置的核心结构特征。建模过程中首先对发动机的整体布局进行规划，确定两列气缸的夹角参数，保证整体结构紧凑性与运转平衡性的协调统一，随后依次完成气缸体、气缸盖、曲轴、连杆、活塞、油底壳、前端动力输出轴等核心零部件的独立建模，每个零部件均严格参照真实V12发动机的结构比例进行尺寸设定，对气缸内壁、活塞环槽、曲轴轴颈、连杆大头小头的配合面等关键结构进行精细化处理，确保各部件之间的装配关系符合机械设计的公差配合要求。材质设置上，针对不同零部件的实际材质属性进行区分，气缸体、油底壳等壳体类部件采用铸铁质感的哑光深灰材质，还原金属铸件的厚重质感，曲轴、连杆、活塞等运动部件采用合金钢材质，通过调整材质的反光度与粗糙度体现机加工金属表面的细腻质感，进气歧管等附属部件采用黑色工程塑料材质，通过材质差异清晰区分不同功能的零部件，提升模型的辨识度与真实感。装配过程严格遵循发动机的实际装配逻辑，先完成曲轴在气缸体曲轴箱内的定位装配，保证曲轴的转动自由度符合设计要求，随后逐缸完成活塞与连杆的亚装配，再将连杆大头与对应的曲轴连杆轴颈进行配合，完成活塞连杆组与曲轴的装配后，再依次安装气缸盖、进气歧管、前端输出轴、油底壳等外围部件，每个装配步骤均添加对应的配合约束，确保整体装配不存在干涉问题，可直观展示曲柄连杆机构的运动传递路径：活塞在气缸内的往复直线运动通过连杆转化为曲轴的旋转运动，最终由前端输出轴对外输出动力。设计过程中重点对V型布局的结构优势进行体现，相比直列布局的发动机，V12结构能够有效缩短发动机的整体长度，降低整机重心，同时12缸的交替做功能够大幅提升动力输出的平顺性，模型中清晰展现了两列气缸交错布置的结构特点，以及各缸曲柄销的角度设置，直观解释该类发动机运转平稳性优异的结构原理。整体模型结构完整，装配关系清晰，可用于发动机结构原理教学、动力装置设计参考等场景，能够帮助观者直观理解V12发动机的内部构造与动力传递逻辑。
