航空燃气轮机涡轮结构三维设计作品

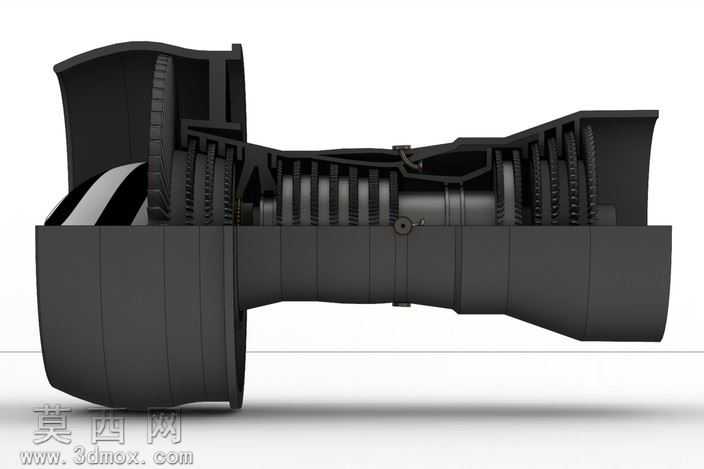

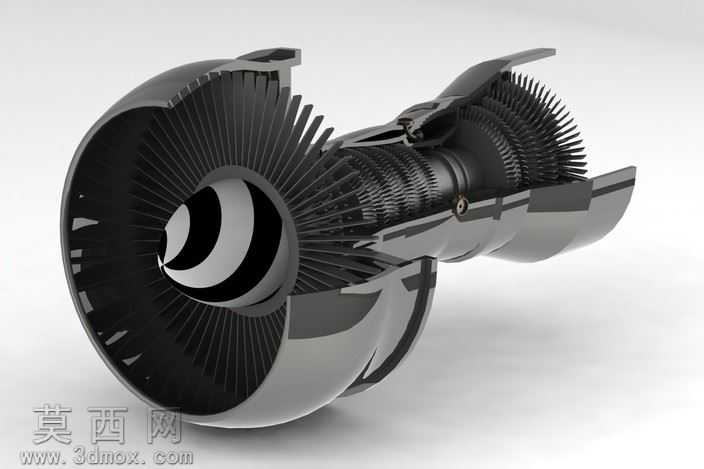

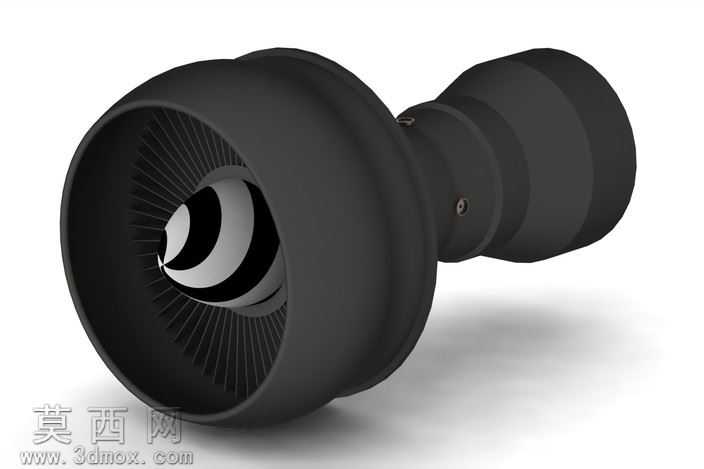

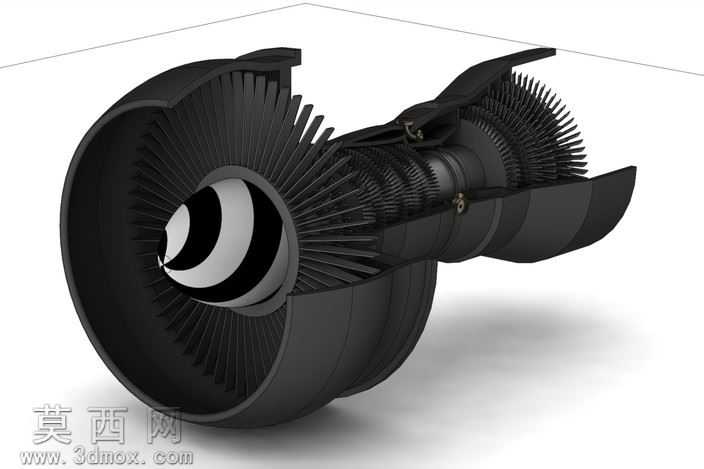

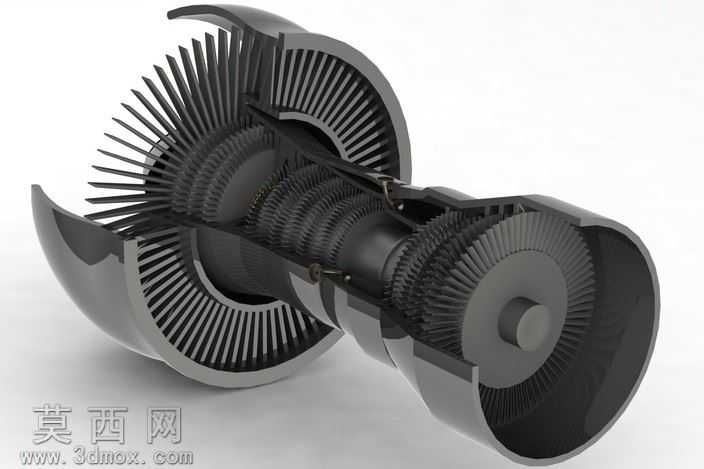

本作品为航空燃气轮机的剖视结构三维建模成果，建模过程中严格遵循燃气轮机的真实工作原理与结构比例，完整还原了从进气道、压气机段、燃烧室段到涡轮段、尾喷段的全流程核心结构。建模阶段采用参数化设计思路，针对各级压气机叶片与涡轮叶片，先绘制翼型截面草图，通过沿叶高方向的放样特征生成单叶片实体，再通过圆周阵列特征完成整级叶片的排布，精准控制叶片的安装角、扭转角度与叶尖间隙，还原真实叶片的气动外形特征。针对机匣部分，采用旋转凸台特征生成内外环形壁面，通过抽壳特征控制机匣壁厚，对剖视切面进行平整化处理，清晰展示内部的层级结构。转子轴部分采用阶梯轴建模方式，通过不同直径的圆柱段拼接，匹配各级轮盘的安装定位结构，还原轴系的支撑与传动逻辑。材质渲染阶段，为机匣与叶片赋予哑光金属材质，模拟高温合金的磨砂金属质感，调整材质的反射率与粗糙度参数，还原航空发动机金属部件在工业光照下的真实视觉效果；为进气道整流锥赋予黑白相间的警示涂装材质，还原真机整流锥的外观特征；内部轮盘与轴结构赋予深灰色金属材质，区分不同功能部件的视觉层次。场景搭建采用纯白色背景搭配柔和的三点布光，主光源从侧上方照射，突出叶片的曲面轮廓与机匣的剖视切面，辅助光源补充暗部细节，避免内部结构出现死黑区域，轮廓光勾勒模型整体边缘，提升模型的立体感与结构辨识度。模型采用半剖展示形式，将燃气轮机沿轴向对称面剖开，无需拆解模型即可直观展示内部的气流通道、叶片排布、转子支撑结构与各段腔体的衔接关系，清晰呈现空气从进气道进入后，经压气机逐级压缩、燃烧室燃烧膨胀、推动涡轮做功后从尾喷口排出的完整流道结构，可用于燃气轮机结构原理教学、动力装备结构展示等场景，帮助观者快速理解航空燃气轮机的核心构造与工作逻辑。
