蜗壳结构径向叶轮离心泵三维设计

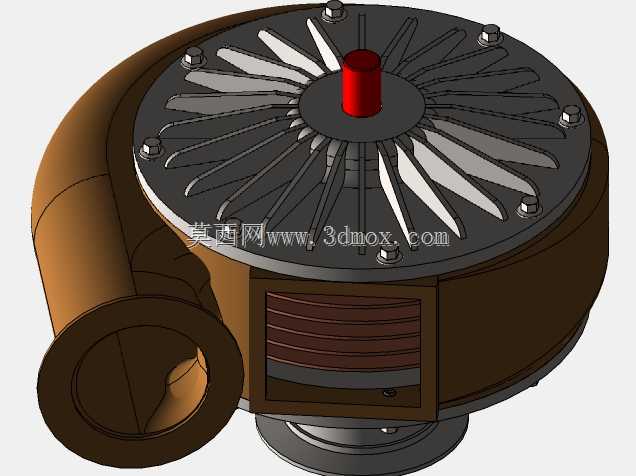

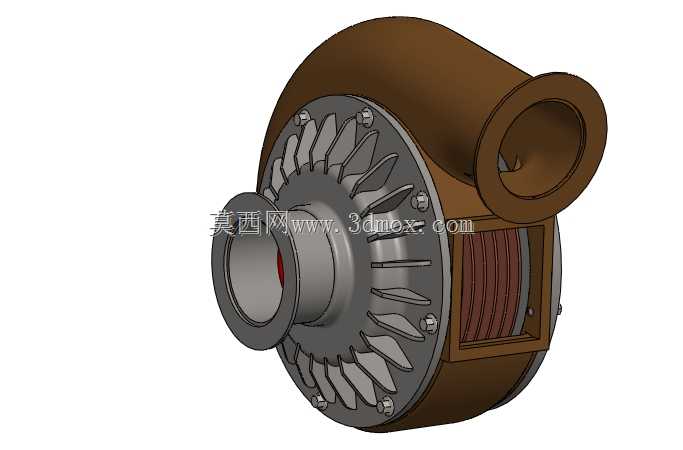

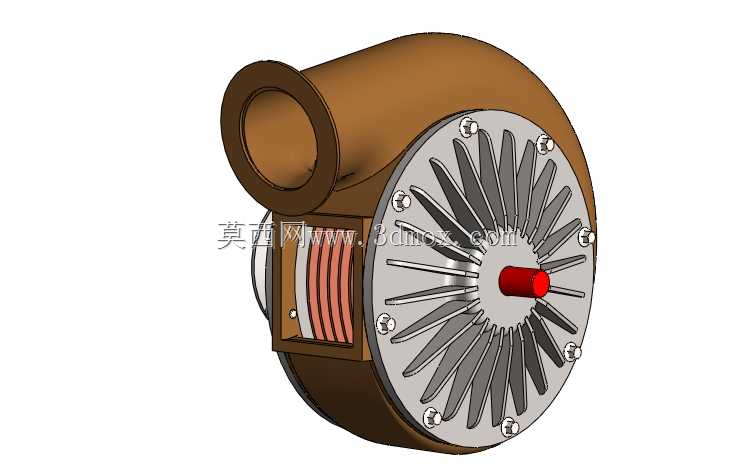

这款离心泵的设计围绕中小流量流体输送场景展开，可适配建筑供水、暖通循环、小型工业制程流体输送、农用灌溉输水等多类工况，核心作用是通过叶轮旋转产生的离心力对输送介质做功，提升介质压力以克服管路阻力，实现液体从低位到高位、从低压端到高压端的连续稳定输送，可输送常温清水、低粘度无硬质颗粒的工业流体等介质。从功能特性来看，该泵采用径向直叶片搭配蜗壳流道的结构设计，叶轮端的放射状叶片可在高速旋转时快速带动流道内介质获得动能，蜗壳型的出水流道采用渐扩式截面设计，能够将介质携带的动能平稳转化为压力能，降低流道内的水力冲击损失，提升泵组运行的效率；泵体侧面设置的检修视窗结构，可在不拆解整机端盖的情况下快速观察叶轮入口的流道状态，便于日常运行中的状态排查与轻度堵塞清理，降低运维拆解的工作量。设计思路上，整体采用端盖螺栓紧固的装配结构，叶轮端盖沿圆周均匀布置紧固螺栓，保证泵腔承压时的密封均匀性，避免局部密封失效产生泄漏；泵体进出口采用法兰式连接结构，可直接与同通径的管路法兰对接，适配常规工业管路的安装标准，进出口的流道过渡段做了圆弧顺滑处理，减少介质进出泵腔时的局部涡流损失。从安装边界来看，该泵采用卧式安装布局，泵体底部预留有安装固定的平面基座，安装时需保证基座平面的水平度偏差在允许范围内，避免泵轴运行时产生偏磨；进出口法兰的中心高度、端盖螺栓的孔位间距均按照通用同规格离心泵的安装尺寸设计，可直接替换同参数的老旧泵组，无需对现有管路进行大规模改造；泵轴输入端的轴伸长度与直径适配常规标准联轴器，可直接匹配对应功率的驱动电机，安装时需保证泵轴与电机轴的同轴度偏差符合安装规范，减少运行时的振动与轴承磨损。整体结构紧凑，水力流道设计顺滑，兼顾了运行效率与运维便利性，适配多数常规低压流体输送场景的使用需求。
