水泵性能特性曲线测试试验装置

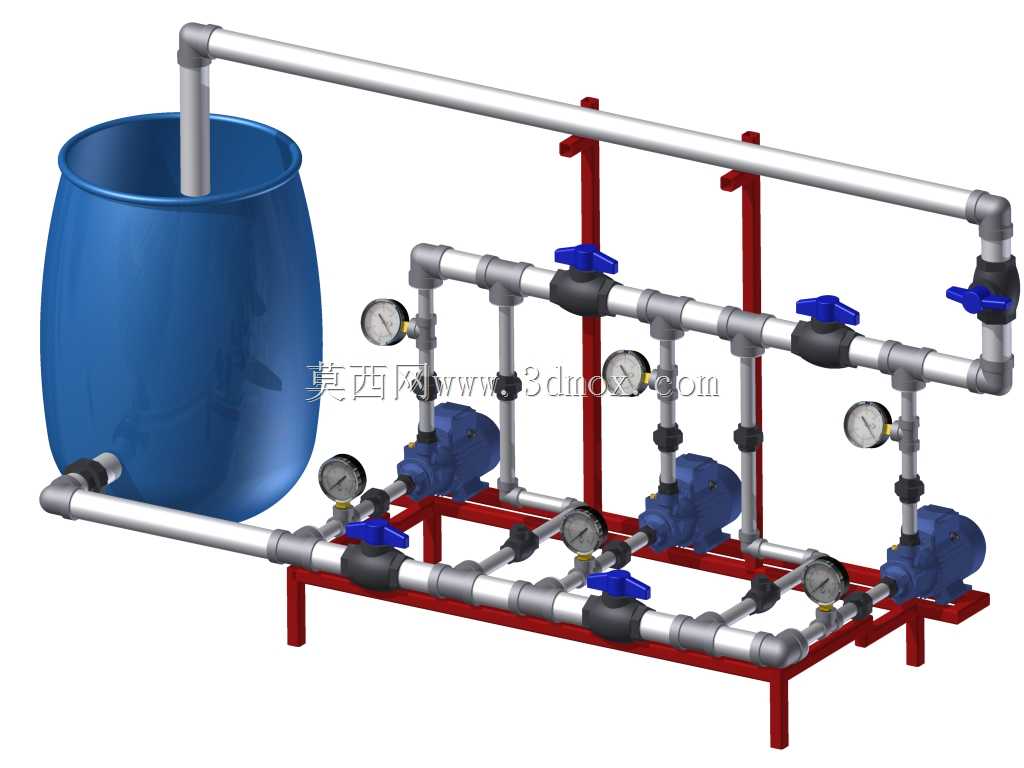

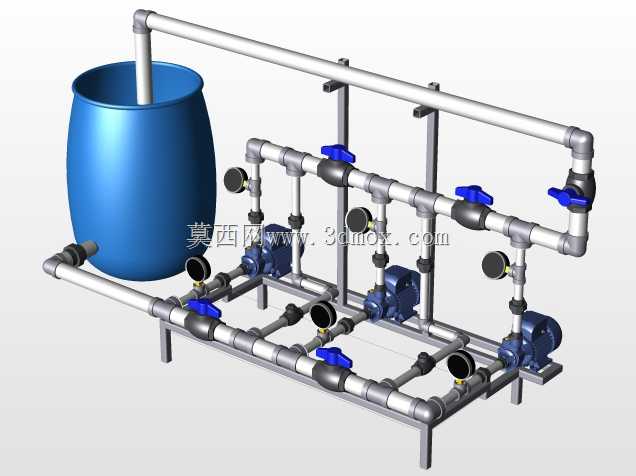

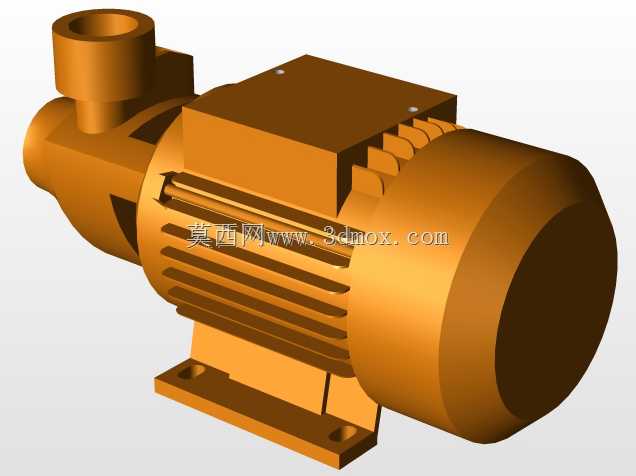

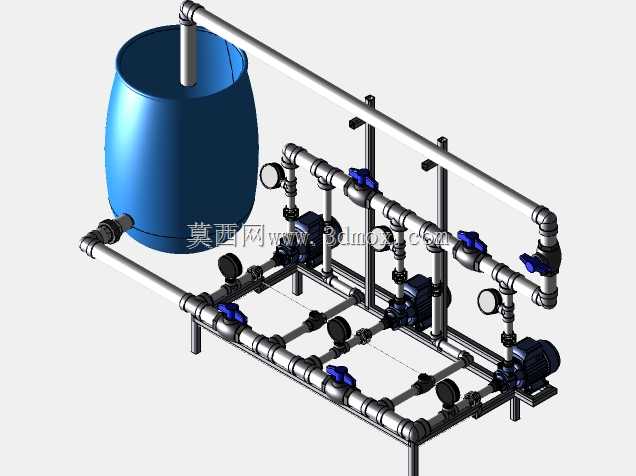

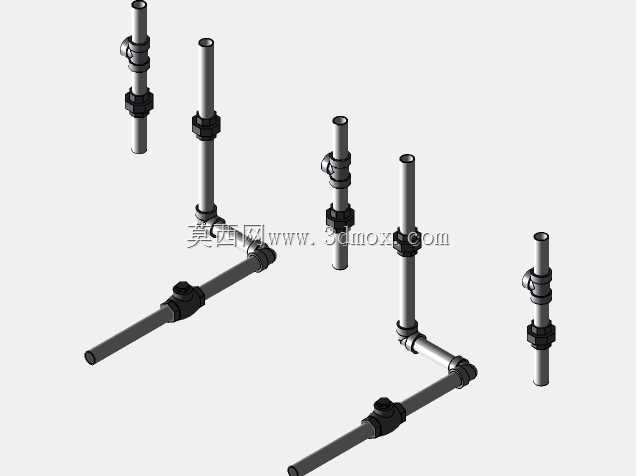

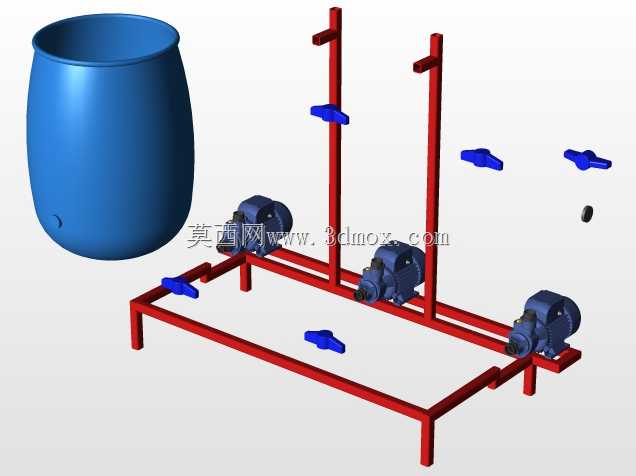

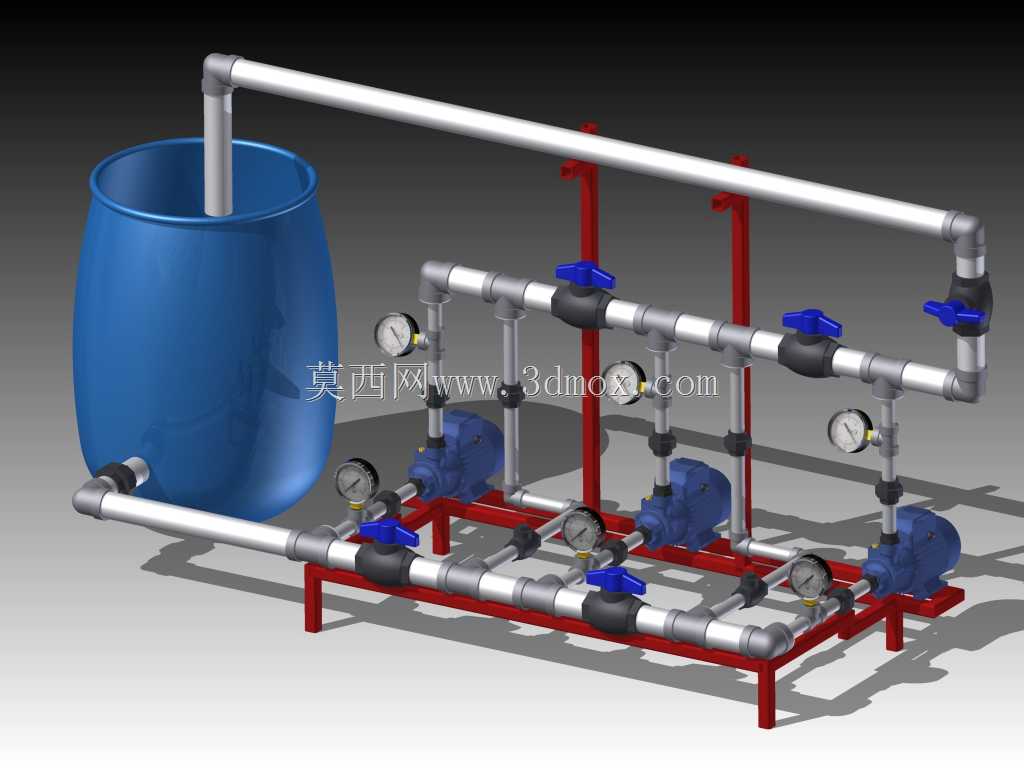

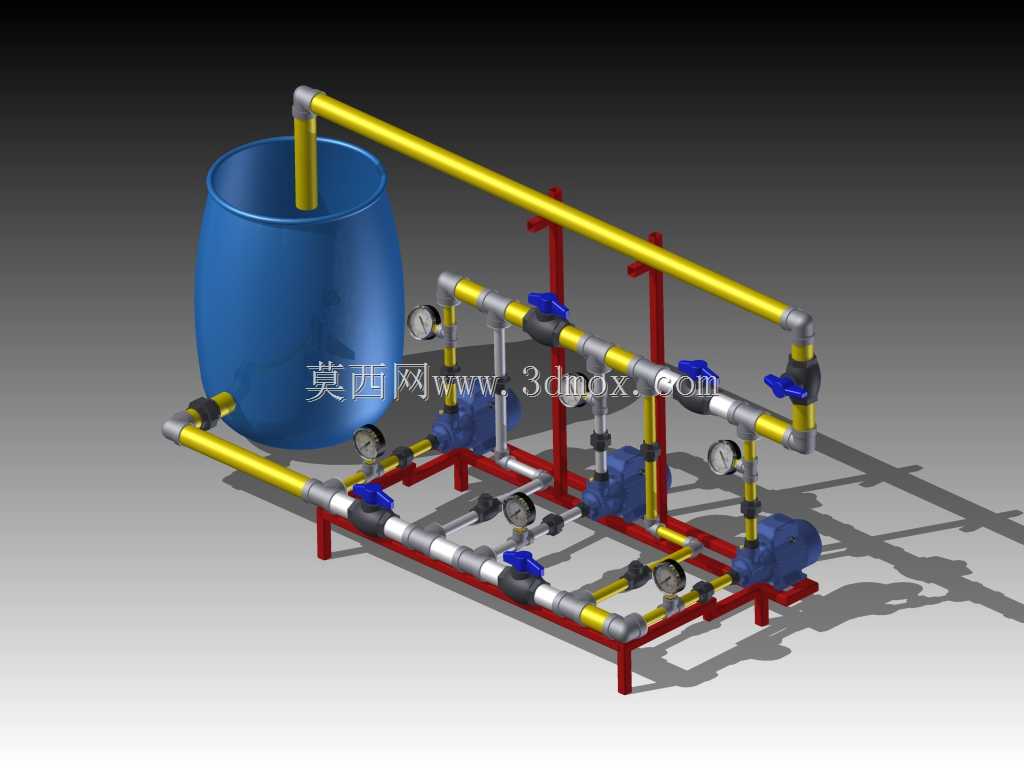

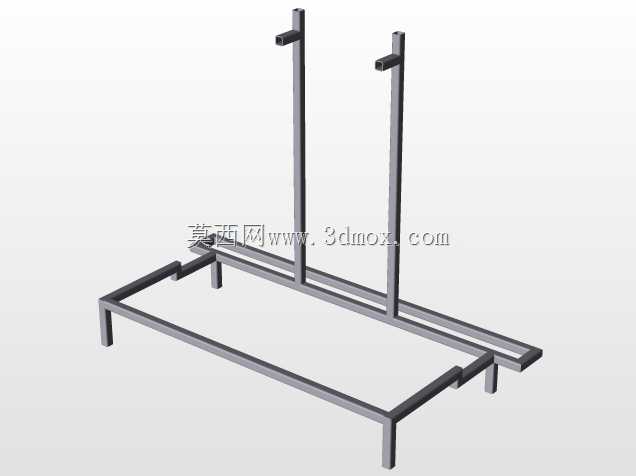

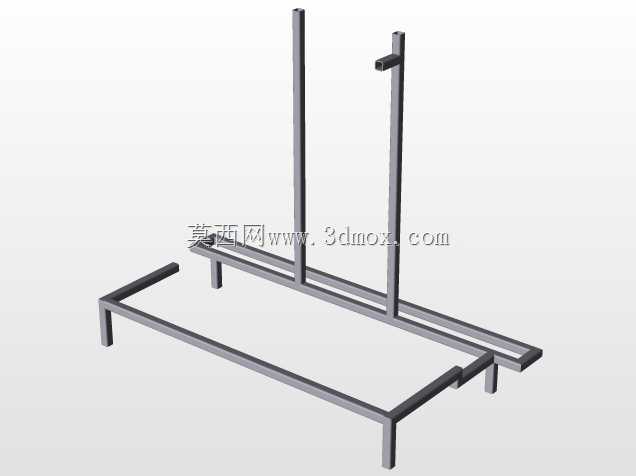

这套水泵测试试验装置，主要面向水泵生产制造、质检校验、研发迭代环节的实际应用场景，覆盖离心泵、柱塞泵、潜水泵等多类泵型的出厂校验、性能抽检、新品研发测试需求，是泵类产品生产链路中把控产品性能、验证设计合理性的核心配套装置。在实际生产应用中，该装置可完成水泵流量、扬程、轴功率、效率、汽蚀余量等核心参数的同步采集，通过多组传感器的实时数据回传，自动绘制泵的流量-扬程、流量-效率、流量-功率特性曲线，帮助技术人员快速判定泵的实际运行工况是否符合设计指标，排查叶轮匹配度不足、流道设计缺陷、密封泄漏等常见问题，也可用于泵类产品维修后的性能复测，确认维修后设备的运行状态是否达标。从功能设计层面来看，整套装置采用模块化布局思路，整体分为待测泵安装工位、流体循环管路、参数检测单元、负载调节模块四个核心部分，安装工位预留了多规格法兰连接接口，可适配不同口径、不同安装尺寸的待测水泵，无需额外制作过渡连接件即可快速完成装夹，大幅缩短单台泵的测试准备时间；流体循环管路搭配了稳压罐与流量调节阀，可在测试过程中平稳调节管路阻力，模拟不同管网负载下的水泵运行状态，避免管路压力波动导致的测试数据偏差；参数检测单元集成了高精度压力传感器、涡轮流量计、扭矩转速传感器，所有检测点位的布局都避开了管路紊流区域，保证采集到的数据能够真实反映水泵的实际输出性能；负载调节模块采用电动调节阀搭配手动微调阀的组合设计，既可以通过程序自动完成全工况点的连续测试，也支持人工手动调节特定工况点进行精细化复测。在外形尺寸与安装边界设计上，整套装置采用一体式撬装底座结构，底座预留了标准地脚螺栓安装孔，可直接固定在平整的工业厂房地面上，无需额外浇筑复杂的设备基础；管路整体布局预留了足够的操作维护空间，待测泵安装工位周边预留了不小于六百毫米的操作间隙，方便操作人员完成泵体装夹、管路对接、日常检修等操作；装置整体高度适配常规工业厂房的层高要求，顶部管路最高点距离地面的高度控制在两米二以内，避免与厂房内的起重设备、管线桥架产生干涉，同时也方便日常对顶部阀门、仪表的巡检维护。整套装置的流道设计做了圆弧过渡处理，尽可能降低管路自身的沿程阻力与局部阻力，减少管路损耗对测试结果的干扰，保证测试得到的水泵性能数据误差控制在行业允许范围内，能够满足各类泵类产品的性能测试精度要求。
