电子设备用VGADB15接口结构三维设计

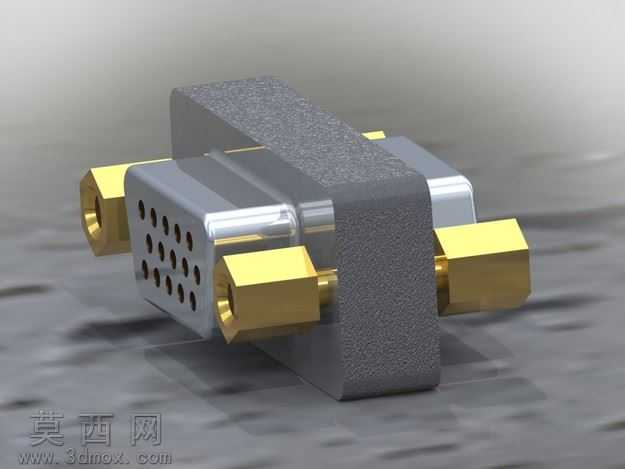

本作品为电子设备配套的VGADB15接口三维建模成果，建模过程严格遵循VGA接口的通用工业尺寸规范，完整还原了DB15型VGA接口的全部结构细节。建模阶段首先通过基准面定位确定接口的整体装配基准，先绘制接口主体的安装基座轮廓，基座两侧的固定螺柱结构采用拉伸与切除特征组合完成，精准还原螺柱的内螺纹安装孔位与六角定位结构，确保实际装配时可与设备面板的固定结构精准匹配。接口的插芯部分按照15针VGA接口的针脚排布规则，先绘制针脚的阵列排布草图，通过拉伸特征生成每一根插针的基础形态，再对插针根部的绝缘基座进行包覆建模，还原插芯与外壳的装配卡位结构，保证插芯与外壳的配合间隙符合实际生产的公差要求。接口顶部的绿色防松压条结构单独建模，通过扫描特征还原压条的弧形过渡边缘，同时预留压条与主体外壳的卡扣装配位，还原实际产品中压条固定内部插芯的功能结构。材质渲染阶段针对不同部件匹配对应材质：主体金属外壳赋予哑光镀锌金属材质，还原金属外壳的磨砂金属质感与轻微反光特性；两侧固定螺柱赋予亮面镍镀材质，模拟固定件的光亮金属表面；插芯的绝缘部分赋予深绿色硬质塑料材质，还原绝缘基座的哑光塑料质感；顶部压条赋予亮绿色硬质塑料材质，区分不同塑料部件的视觉差异；插针部分赋予镀金铜质材质，还原信号插针的金属光泽与导电部件的视觉特征。建模过程中对所有装配接触面进行了干涉检查，确保各部件之间不存在结构冲突，所有圆角、倒角特征均按照实际注塑件与冲压件的工艺要求添加，避免出现尖锐棱角不符合生产工艺的问题。整体模型完整还原了VGADB15接口的外观形态与内部装配结构，可用于电子设备结构装配演示、接口布局设计参考、教学演示等场景，模型的尺寸精度符合通用VGA接口的行业标准，能够直接用于相关电子设备的结构设计配套工作。
