蜗轮蜗杆传动用箱体壳结构设计

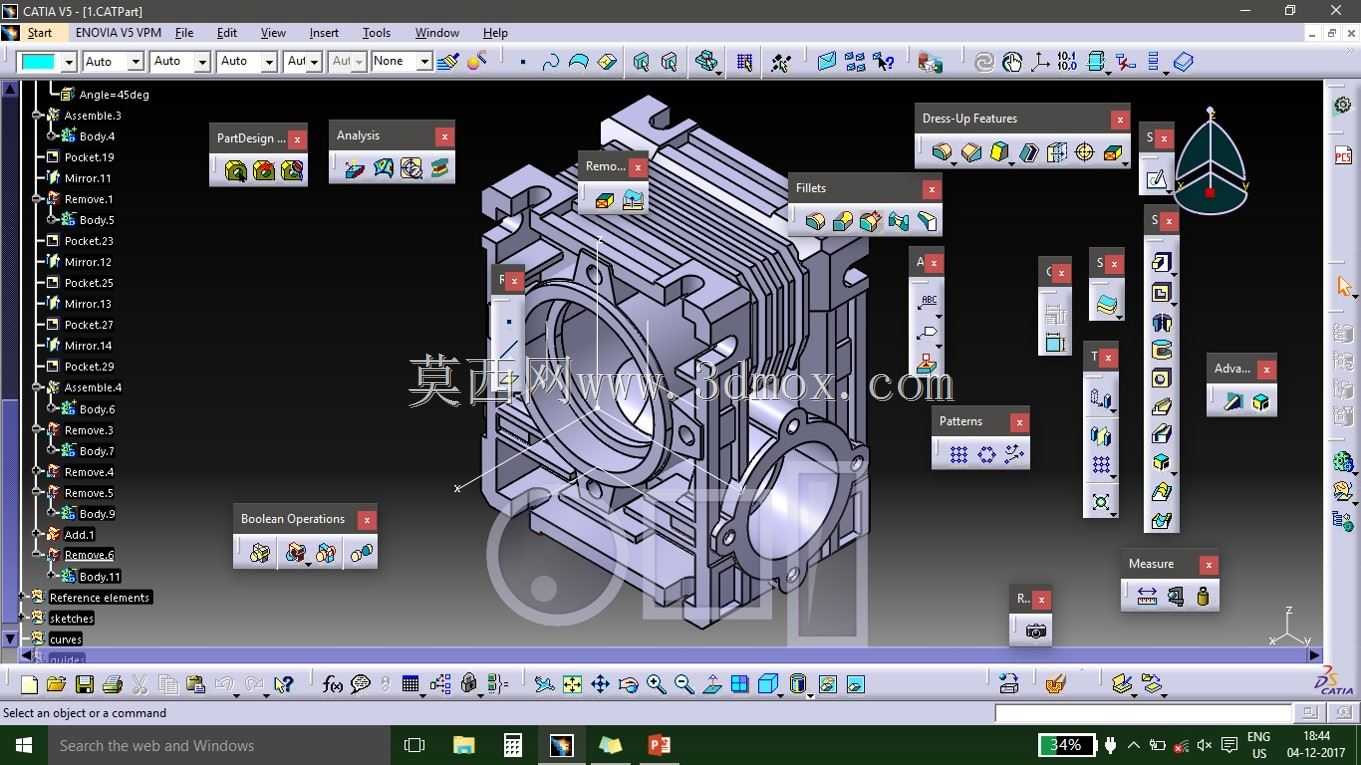

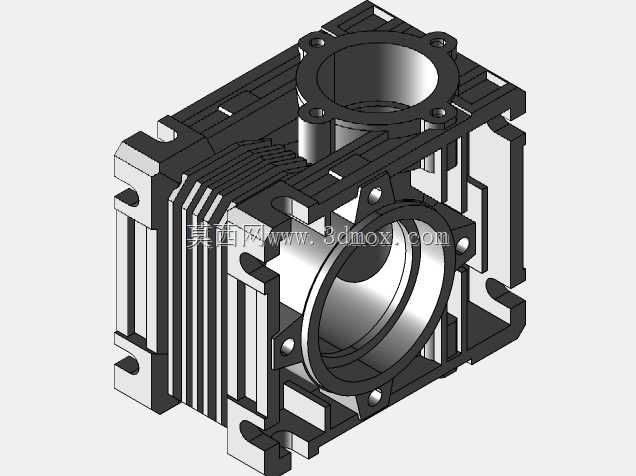

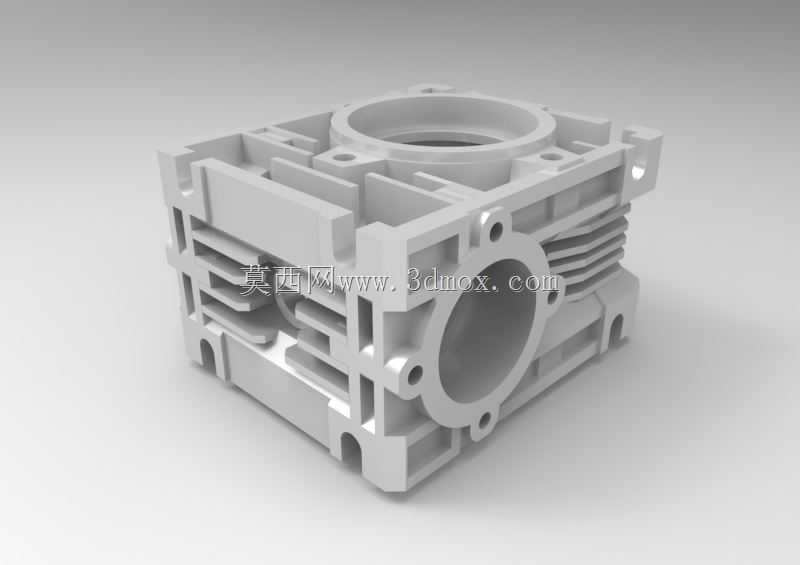

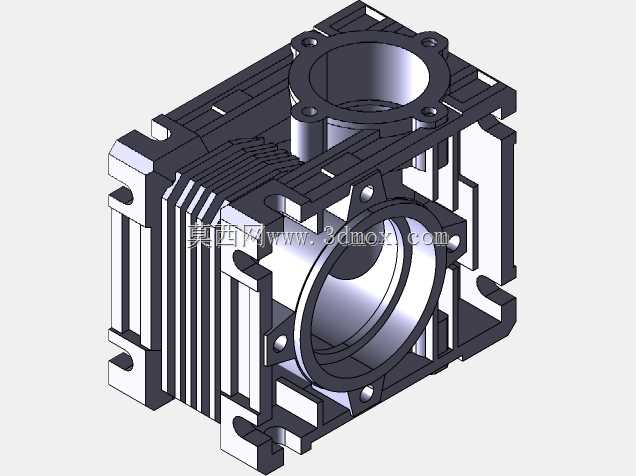

该壳体是蜗轮蜗杆传动机构的核心承载构件，主要应用于中小功率减速机、自动化输送线驱动单元、小型机床进给传动箱、包装设备动力传输模块等场景，作为传动副的安装基座承担载荷传递、部件防护、润滑密封的多重作用。在实际设备运行中，该壳体需要为蜗杆、蜗轮轴系提供精准的安装定位基准，同时承受传动过程中齿轮啮合产生的径向力、轴向力与交变冲击载荷，隔绝外界粉尘、水汽对内部传动件的侵蚀，存储润滑介质保障传动副长期稳定运行。从功能特性来看，该壳体采用一体化铸造成型后机加工的工艺思路，整体为带加强筋的方形腔体结构，外部设置多道纵横交错的散热筋，能够在传动副持续运转过程中增大散热面积，将啮合摩擦产生的热量快速传导至外界，避免腔体内润滑脂因温度过高失效；壳体上预留的多个同轴轴承安装孔，分别对应蜗杆输入轴、蜗轮输出轴的安装位置，孔位同轴度、端面垂直度公差控制在精密传动要求范围内，保障轴系安装后转动顺畅无卡滞，降低啮合偏载带来的磨损与噪音。设计过程中优先考虑了安装适配性与结构强度的平衡，腔体内部轮廓完全避让蜗轮蜗杆的啮合运动轨迹，在不干涉传动件运转的前提下尽可能压缩腔体冗余空间，缩小整体外形尺寸；壳体侧壁与端面上的安装凸台、螺纹孔位，分别对应端盖固定、轴承定位、设备整机安装的需求，凸台位置做了局部加厚处理，避免螺栓锁紧时壳体出现应力开裂；底部的安装支脚设置了沉头安装孔，可直接通过螺栓固定在设备安装基座上，安装边界规整，无需额外定制转接板即可适配多数常规安装场景。同时壳体上预留的注油、排油工艺孔位，能够方便后期维护时补充或更换润滑介质，观察窗位可直接查看内部传动件的磨损与啮合情况，降低日常运维的拆装难度。整体结构在满足强度、刚度要求的基础上，通过筋位布局优化尽可能降低壳体自重，兼顾了轻量化与传动稳定性的需求，适配各类需要大传动比、垂直轴动力传递的工业传动场景。
