工业轻型皮带输送设备三维设计

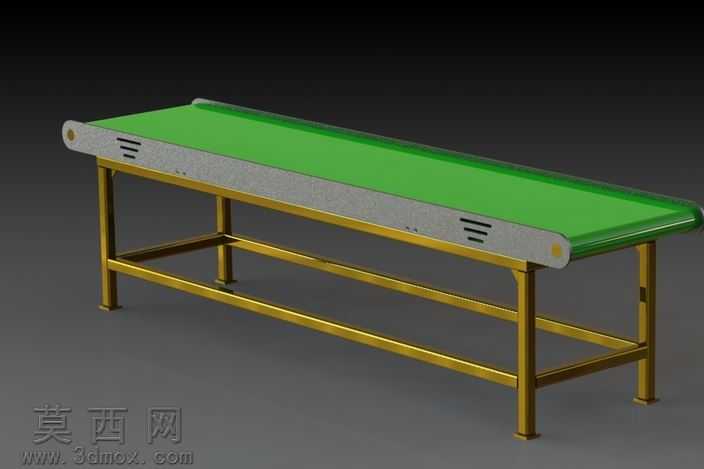

本作品为工业轻型皮带输送机的三维建模设计，建模过程严格遵循机械设计规范，先通过基准面定位搭建整体装配骨架，依次完成机架、输送皮带、辊筒、侧边护板等核心部件的参数化建模。机架部分采用方管焊接结构设计，建模时精准还原方管的截面尺寸与焊接拼接位置，对支脚的落地支撑结构、横纵梁的加固连接结构做了细节还原，金属机架赋予金色金属材质，调整材质的粗糙度与反射参数，还原金属支架的哑光金属质感，同时对机架上的散热槽开孔做了精准的特征切除，保证结构细节与实际生产的设备一致。输送皮带部分采用绿色PVC工业皮带材质，建模时还原皮带的张紧包裹状态，对皮带与两端辊筒的贴合弧度做了自然过渡处理，避免出现生硬的直角转折，皮带表面赋予哑光绿色塑胶材质，调整材质的纹理凹凸参数，模拟工业皮带表面的细微防滑纹理。两端的传动辊筒做了简化但精准的建模，还原辊筒的圆柱形态与端部的轴头结构，侧边的灰色护板采用钣金折弯结构设计，建模时通过钣金特征生成折弯圆角与安装边，赋予灰色磨砂金属材质，还原设备护板的实际质感。整体装配过程严格按照实际设备的装配逻辑添加配合约束，保证各部件的相对位置准确，支脚与地面的垂直定位、横梁与支脚的垂直连接、皮带与辊筒的同轴配合都经过反复校验，避免出现装配干涉。渲染阶段采用三点布光方案，主光源从斜上方打亮设备主体，辅光源补全暗部细节，背光源勾勒设备轮廓，背景采用深灰色纯色背景突出设备主体，渲染输出的效果图清晰展现设备的整体形态与材质细节。设计思路上聚焦轻型物料输送场景的使用需求，整体结构简洁稳固，兼顾设备的实用性与易维护性，机架的高度设计适配常规流水线作业的操作高度，皮带宽度满足常规小件物料的输送需求，整体结构无冗余设计，可直接用于轻型输送线的方案展示、结构参考与教学演示。
