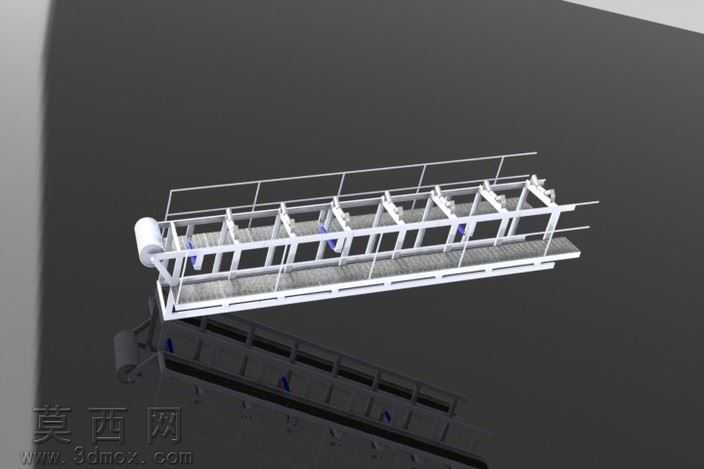

12米堆叠式输送机尾部结构三维设计

本模型为12米长度规格的堆叠式输送机尾部段三维设计成果，采用SolidWorks完成全参数化建模，建模过程严格遵循输送设备设计规范，对尾部段的所有结构部件进行1:1等比例还原，保证各零部件的尺寸精度与装配逻辑完全符合实际生产制造要求。建模阶段首先搭建主体机架的基准框架，采用标准化型钢构件搭建双侧支撑梁与横向连接肋，机架两侧设置安全防护栏杆，栏杆高度与立杆间距符合工业设备安全防护标准，机架上部铺设防滑行走踏板，满足设备运维阶段的人员操作通行需求。针对输送机的承载输送结构，模型完整还原了尾部滚筒组件、托辊排布结构、输送带导向限位结构，尾部滚筒设置张紧调节机构，可实现输送带张紧度的便捷调整，托辊组按照等间距排布设计，可有效承载输送物料的重量，避免输送带运行过程中出现下垂跑偏问题。模型还还原了堆叠式输送机特有的分段堆叠对接结构，尾部段端部设置标准化连接接口，可与输送机中段、头部驱动段实现快速拼接组装，适配不同长度的输送线路布设需求。渲染阶段采用工业级渲染参数，对金属机架部件赋予哑光喷塑钢材材质，对滚筒、托辊等转动部件赋予抛光金属材质，对输送带赋予耐磨橡胶材质，对防护栏杆赋予与机架一致的金属涂装材质，通过光影调整清晰呈现各部件的装配层次与结构细节，直观展示设备的整体形态与结构布局。设计过程中充分考虑煤料等散状物料的输送工况，对机架的承重强度、部件的安装维护空间、设备运行的安全防护结构都做了针对性设计，尾部段作为输送机的受料端结构，可承接上游来料并平稳向输送中段传递物料，整体结构布局紧凑合理，各部件无干涉问题，可直接用于设备方案展示、结构校核、生产加工参考等场景，能够帮助设计人员快速完成整套堆叠式输送机的方案搭建与优化调整。
