三通式铜质高压针阀结构三维设计

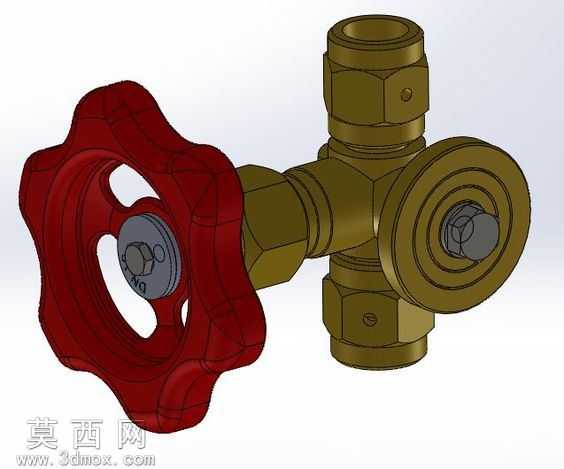

本针阀三维模型采用SolidWorks进行全参数化建模，整体为三通式高压仪表针阀结构，公称通径DN10、公称压力PN100，可适配高压工况下的压力测量、压力开关配套管路使用。建模过程中严格遵循仪表针阀的实际加工尺寸规范，对阀体、手轮、阀杆、密封组件、接头端等所有零部件进行独立建模后完成虚拟装配，完整还原了产品的装配层级与配合关系。材质表现上，阀体及金属连接件采用黄铜材质渲染，还原了铜质阀件的金属质感与表面机加工纹理，手轮部分采用红色酚醛塑料材质，还原了绝缘防滑手轮的哑光质感与表面防滑棱结构，密封端盖、锁紧螺母等小零件采用镀锌钢材质，区分不同零件的材质属性，渲染效果清晰展现各部件的外观特征。结构设计上，阀体采用整体锻造式三通结构，三个接口均为内螺纹连接端，可同时对接三路管路，满足压力表配套的泄压、取样、截断等多功能需求；手轮采用梅花式防滑结构，边缘设置多道凸起棱边，增大手动操作时的摩擦力，手轮中心设置锁紧螺母与阀杆顶端配合，可直观显示阀杆的升降行程；阀杆采用细牙螺纹传动结构，配合阀体内部的密封锥面，实现管路介质的高精度截断与流量微调，阀体侧面的圆形端盖为检修密封结构，无需拆解整个阀体即可完成内部密封件的更换，提升产品的维护便捷性。建模过程中对所有螺纹连接处、密封配合面、运动行程都进行了干涉检查，确保阀杆升降过程中无零件干涉，各连接端的螺纹尺寸符合管路连接标准，密封面的配合精度满足高压工况下的密封要求，模型可直接用于产品结构验证、装配工艺指导、产品展示渲染等场景，完整还原了高压三通针阀的结构特点与功能属性。
