三联手动液压换向控制阀组三维结构

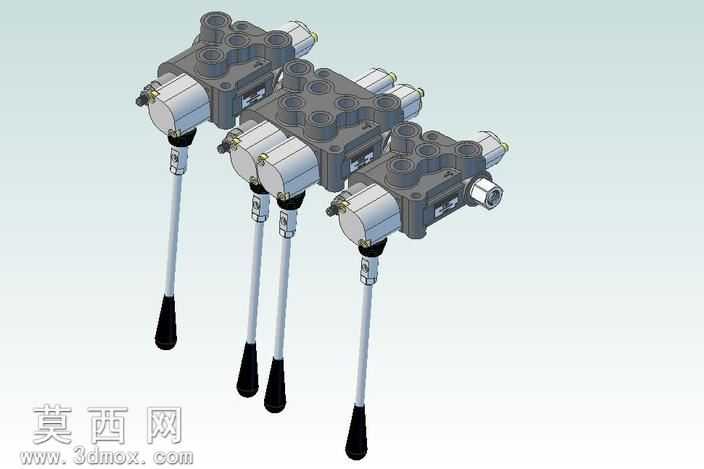

本模型为三联式手动液压定向控制阀组，采用三维建模软件完成全参数化结构设计，建模过程严格遵循液压多路阀的实际工程尺寸比例，对每一处结构细节都做了精准还原。模型整体由三个独立的换向阀单元串联集成而成，每个阀单元均包含阀体主体、手动操纵杆、端盖密封组件、油口接口、定位锁紧结构等核心部分，建模时对阀体内部的流道衔接位置、阀芯装配间隙、操纵杆的铰接转动结构都做了符合工程实际的几何表达，未做过度简化处理。渲染阶段采用工业级材质表现方案，阀体主体赋予铸钢哑光金属材质，还原液压阀件表面经磷化处理后的深灰质感，操纵杆部分做了镀铬亮面金属与黑色防滑橡胶握把的材质区分，金属部件添加了符合工业车间环境的柔和反射效果，橡胶握把则赋予哑光防滑的漫反射材质，各密封件、紧固件分别对应橡胶、镀锌钢材的材质特性，整体渲染效果真实还原实物的视觉质感。结构设计上，该阀组采用整体式联装布局，三个阀单元共用进回油通道，可同时控制三组液压执行元件的动作方向，每个操纵杆对应独立的阀芯换向行程，建模时还原了手动操纵的摆动角度限位结构，阀体侧面的工作油口、顶部的辅助油口都按照标准液压接口的尺寸做了建模，各部件之间的装配关系清晰，可直观呈现阀组的装配逻辑与工作原理。设计过程中充分考虑液压阀的实际使用场景，在结构布局上保证操纵杆之间留有足够的操作间距，避免操作干涉，阀体的安装固定位、密封槽位置都按照行业通用设计规范做了还原，模型可用于液压系统原理演示、设备布局干涉检查、液压教学演示等场景，整体建模逻辑清晰，特征树规整，各部件可单独拆分编辑，能够满足不同场景下的三维应用需求。
