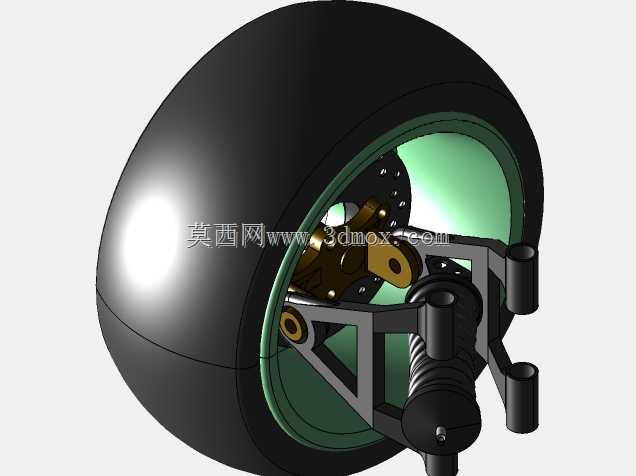

球形轮胎配套汽车悬架结构设计

这套适配球形轮胎的悬架结构，主要面向未来城市通勤车辆、特种作业移动平台的底盘开发场景，区别于传统圆形轮胎配套的麦弗逊、多连杆悬架结构，其核心设计目标是解决球形轮胎多向转动时的连接支撑、减震缓冲以及运动限位问题。从实际使用场景来看，这类悬架可支持车辆实现原地转向、横向平移等特殊行驶动作，适用于狭窄空间泊车、密集厂区转运等对车辆机动性要求极高的作业环境，能够大幅降低车辆转向所需的空间余量，提升狭小区域内的通行效率。在功能特性层面，该悬架集成了减震阻尼组件、多向铰接连接臂、制动安装位三个核心功能模块，减震阻尼部件采用螺旋弹簧配合套筒式阻尼器的结构，可垂直吸收路面传递的冲击载荷，同时预留了足够的摆动余量，适配球形轮胎在不同转向角度下的位置偏移；多向铰接连接臂采用三角支撑结构，三个铰接点分别连接轮毂基座、阻尼器下端以及车身安装位，既保证了支撑刚度，又能满足球形轮胎多自由度转动的运动需求；制动组件安装位直接集成在轮毂内侧基座上，可适配盘式制动结构，保证制动扭矩的稳定传递。设计过程中优先考虑了安装边界的适配性，悬架上端与车身连接的点位采用标准铰接座结构，可直接匹配多数小型乘用车底盘的预留安装孔位，不需要对车身底盘结构做大幅改动；外侧与球形轮胎连接的基座采用环形抱持结构，与轮胎内侧的旋转支撑面完全贴合，保证轮胎转动过程中不会出现松脱或卡滞。整个悬架的运动行程经过反复校核，在最大压缩状态下，连接臂与阻尼器、轮胎基座之间不会发生运动干涉，同时预留了制动管线、传感器线束的走线路径，避免车辆行驶过程中线束被运动部件磨损。针对球形轮胎转动角度大的特点，连接臂的铰接点采用了带自润滑衬套的销轴结构，可承受多方向的交变载荷，长期使用下的磨损量控制在合理范围内，降低后期维护的频次。从结构强度角度来看，所有承力臂均采用变截面设计，在应力集中的铰接位置做了加厚处理，非承力区域做了减重挖槽，在保证整体结构强度满足满载冲击要求的前提下，尽可能降低悬架自身重量，减少底盘簧下质量，提升车辆行驶的操控稳定性。
