摆线针轮减速传动机构教学演示装置

　　这套摆线减速结构在小空间大减速比传动场景里的适配性很强，日常做非标自动化工位布局时，很多紧凑安装位没法容纳多级平行轴齿轮箱，普通行星减速在同减速比下径向尺寸又很难压到要求范围内，摆线针轮的传动路线刚好能解决这类矛盾。整套机构固定在一块平整安装底板上，底板表面直接加工出机构名称的立体标识，既可以作为实训台的展示教具，也能直接装在桌面级3D打印设备、小型输送转台、实验室低速回转工装里做动力输出端。

　　从实际装配逻辑来看，动力从偏心输入轴传入，输入轴带动偏心轴承套，驱动摆线轮做平面偏心摆动；摆线轮外缘的摆线齿和圆周均布的针齿销逐一啮合，啮合过程中多齿同时接触，不像普通渐开线齿轮只有1到2对齿承载，抗冲击和过载耐受能力明显更优。摆线轮上沿圆周开设多个销轴孔，输出端的销轴穿入这些孔位，把摆线轮的偏心自转运动过滤后，转化为输出轴的低转速大扭矩回转，整套传动没有复杂的滑移齿轮，啮合间隙可以通过针齿销的选配公差控制，反向自锁趋势在大减速比规格下也能辅助工位停位保持。

　　设计时最先敲定的是安装底板的边界尺寸，底板四周预留了沉头固定孔，孔位间距匹配常规铝型材实训台的槽距，不需要额外做转接法兰就能直接锁附在台架上。输入轴的伸出端做了扁位和内六角孔，既可以搭配手动手柄做手动啮合演示，也能通过联轴器连接小型步进电机、直流减速电机做动力驱动；输出摇臂上预留了连杆安装孔，教学演示时可以直接接滑块机构，把回转运动转化为直线往复动作，直观展示减速后扭矩放大的实际效果。

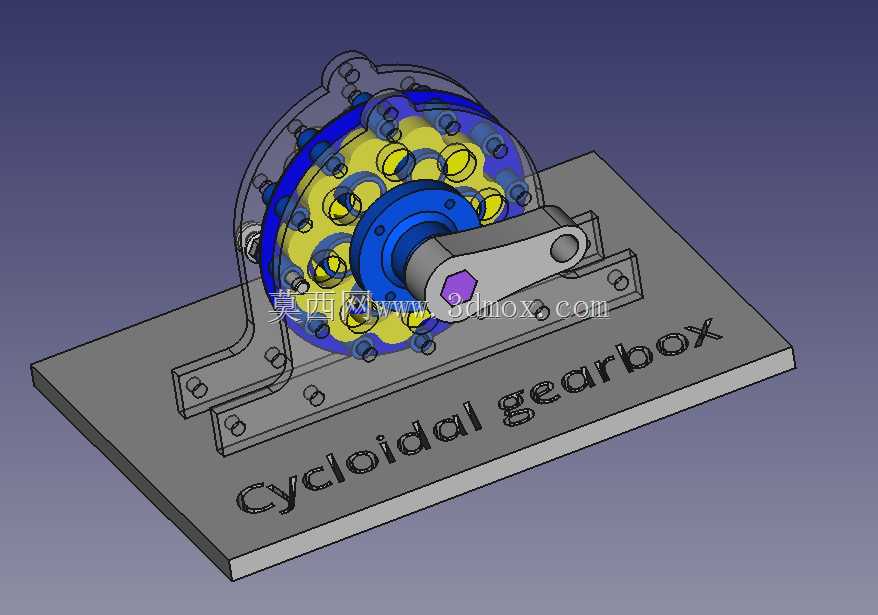

　　针齿壳部分采用透明可视的结构设计，装配完成后不需要拆解外壳，就能直接观察内部摆线轮和针齿的啮合全过程，转动输入轴时可以清晰看到摆线轮的偏心运动轨迹、销轴的相对滑动过程，对于机械原理课程里讲解少齿差传动、摆线啮合特性非常直观，避免了传统封闭式减速箱只能看外形、看不到内部运动逻辑的问题。所有零部件的壁厚都按照可打印成型的工艺要求做了优化，相邻运动件之间预留了均匀的配合间隙，销轴和销孔的间隙控制在既能灵活相对滑动、又不会出现径向窜动的范围，针齿销和摆线齿的啮合面做了圆角过渡，避免3D打印层纹导致运动卡滞。

　　现场选型适配时，要先确认输入轴的中心高和驱动电机的输出轴中心高匹配，底板的固定孔位可以根据实际台架的安装孔距做小幅调整，不需要改动内部传动啮合参数。如果用在持续运转的工况下，可以在针齿啮合区域、销轴配合面涂抹润滑脂，降低接触面的磨损速度；如果是纯教学演示场景，干摩擦运行也能顺畅完成全行程转动。整套机构的轴向堆叠尺寸非常紧凑，针齿壳、摆线轮、输出端盖沿轴向依次排布，没有外凸的冗余结构，侧向安装空间只需要留出输入轴的联轴器操作空间、输出端的连杆活动空间即可，周边不需要预留大尺寸的检修空位，日常维护只需要定期检查紧固件有没有松动，不需要拆解复杂的齿轮组。

　　和同减速比的普通圆柱齿轮减速组对比，这套摆线结构的零件数量更少，没有高精度要求的渐开线齿形加工工序，核心啮合件的成型难度低，小批量制作或者3D打印自制的成本优势很明显，多齿啮合的特性也让它在频繁正反转、启动冲击大的工位上，齿面局部受力更小，长期运行的精度保持性更好。在做工位布局时，输出端的摇臂可以根据实际需要替换成法兰盘，直接连接回转工作台、小型卡盘，适配不同的末端执行件安装需求，底板上的多余安装面也可以扩展加装限位开关、位置传感器，组成完整的低速回转工位单元。
