齿轮连杆联动菱形活塞传动机构

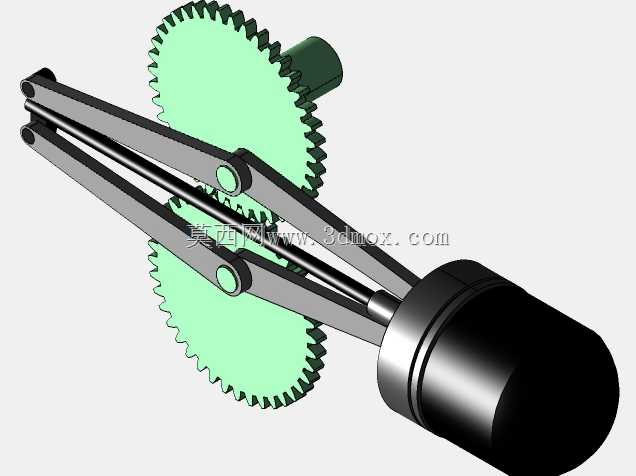

　　这套齿轮连杆联动的菱形传动结构，核心是通过两组对称布置的啮合齿轮，配合交叉铰接的长连杆，将齿轮的定轴回转运动转化为末端活塞组件的往复直线运动，属于典型的运动转换类机械原理样机结构。在实际工程场景中，这类机构常出现在小型动力演示台、教学实训装备、低速往复泵以及非标自动化的直线推送工位上，用来替代传统曲柄滑块机构，在相同的齿轮分度圆半径下获得更长的有效行程，同时依靠双侧连杆的对称受力抵消大部分侧向分力，降低活塞导向段的偏磨风险。

　　从结构布局来看，两片参数完全一致的渐开线圆柱齿轮上下对置啮合，齿轮端面上偏离回转中心的位置分别设置铰接销轴，四根长连杆两两交叉，两端分别铰接在齿轮销轴与活塞侧的连接铰点上，自然围出菱形的四杆闭环。当动力输入到其中一片齿轮的轴端时，啮合传动会带动另一片齿轮以相同角速度反向回转，两个偏心销轴的运动轨迹始终保持中心对称，拉动连杆组不断改变菱形的对角线长度：水平方向对角线伸长时推动活塞向外伸出，水平对角线缩短时则带动活塞回缩，整个运动过程没有死点，齿轮啮合的侧隙可以通过调整两齿轮轴的中心距进行补偿。

　　设计这套结构时，首先要敲定的核心参数是齿轮的偏心距，也就是铰接销轴中心到齿轮回转中心的距离，这个数值直接决定活塞的理论行程——活塞往复行程等于4倍偏心距，工程师可以根据工位需要的推送距离反推偏心量，再结合连杆长度校核传动角：连杆与活塞运动方向的夹角在整个行程中不能超过许用值，避免铰接处出现过大的径向分力，导致连杆销轴受剪载荷超标。齿轮的模数选择需要匹配传递扭矩，小载荷演示场景可以选用小模数薄齿轮，若用于实际泵送或推送工况，则要校核齿面接触强度与齿根弯曲强度，齿轮厚度随模数同步加大，轴端搭配滚动轴承支撑在两侧基板上，抵消齿轮啮合产生的径向力。

　　连杆部分采用长条形等截面杆体，两端加工同轴销孔，孔内压入耐磨衬套，和铰接销轴形成间隙配合，保证转动灵活的同时控制旷量；四根连杆分为上下两层交错布置，避免运动过程中杆体之间发生空间干涉，交叉位置预留足够的安全间隙，在三维建模阶段需要全程做运动干涉检查，遍历齿轮整周回转的所有位置，确认杆体、齿轮、活塞三者之间没有擦碰。末端的活塞组件做成圆柱筒体结构，外部配套导向套约束运动方向，活塞和连杆的连接铰点位于筒体端面中心，双侧连杆的作用力在铰点处合成后完全沿活塞轴线方向，几乎没有侧向载荷，这也是该机构对比普通单连杆曲柄滑块的突出优势——普通曲柄滑块的连杆始终处于倾斜状态，会对活塞产生持续的侧向压力，导向套磨损快，而菱形对称布局把侧向力在内部抵消，活塞导向段只受轴向力，使用寿命明显更长。

　　安装边界方面，两片齿轮的回转中心需要严格保持在同一竖直平面内，中心距等于两轮分度圆半径之和，安装基板上的轴承孔位置度公差需要控制在0.05mm以内，保证齿轮啮合侧隙均匀；活塞的导向套轴线必须穿过两个齿轮中心连线的中点，和菱形水平对角线完全重合，若轴线出现偏移，运动过程中会出现卡滞、附加弯矩。整体机构的径向轮廓尺寸由齿轮齿顶圆直径决定，轴向厚度由齿轮、连杆的堆叠层数决定，活塞回缩到极限位置时，整体长度最短，伸出到极限位置时总长度增加一个完整行程，选型布置时需要在设备机架上同时预留回缩状态的安装空间和伸出状态的运动空间，周边不能布置其他管线或结构件，避免活塞运动时发生碰撞。

　　在运动特性上，该机构的活塞运动速度遵循简谐运动规律，在行程中点处速度达到峰值，在两个行程端点处速度为零，加速度平滑变化，没有刚性冲击，非常适合需要平稳往复推送的工况，比如小型药液计量泵、工位物料顶出机构、教学用运动学演示装置。建模过程中需要把所有铰接副、齿轮啮合副按照实际装配关系定义到位，才能运行连续的运动学仿真，输出活塞的位移、速度、加速度曲线，同时测得各个铰接销轴的受力数据，为后续销轴直径、连杆截面尺寸的强度校核提供依据。齿轮轴端可以延伸出安装联轴器的轴段，方便对接伺服电机或者减速电机的输出端，整机结构没有复杂的异形曲面，全部采用常规的机加工工艺即可实现，加工成本低，装配调试难度小，在低速轻载的往复运动场景下有很高的实用价值。
