三叶曲面螺旋推进式叶轮结构设计

该叶轮是流体动力输送与推进系统中的核心做功部件，广泛应用于船舶舷外推进、小型潜水排污泵、低扬程轴流循环泵、水产养殖增氧搅水设备、化工流体搅拌装置等场景中，是实现流体介质能量转换、定向输送的关键结构。在实际工况中，叶轮通过与驱动轴的刚性连接，随动力源做定速旋转运动，带动接触的流体介质产生轴向或径向的定向流动，完成介质的输送、增压、搅拌混合或者推进反冲做功，其曲面造型的精度直接决定整套设备的运行效率、运行噪音与能耗表现。

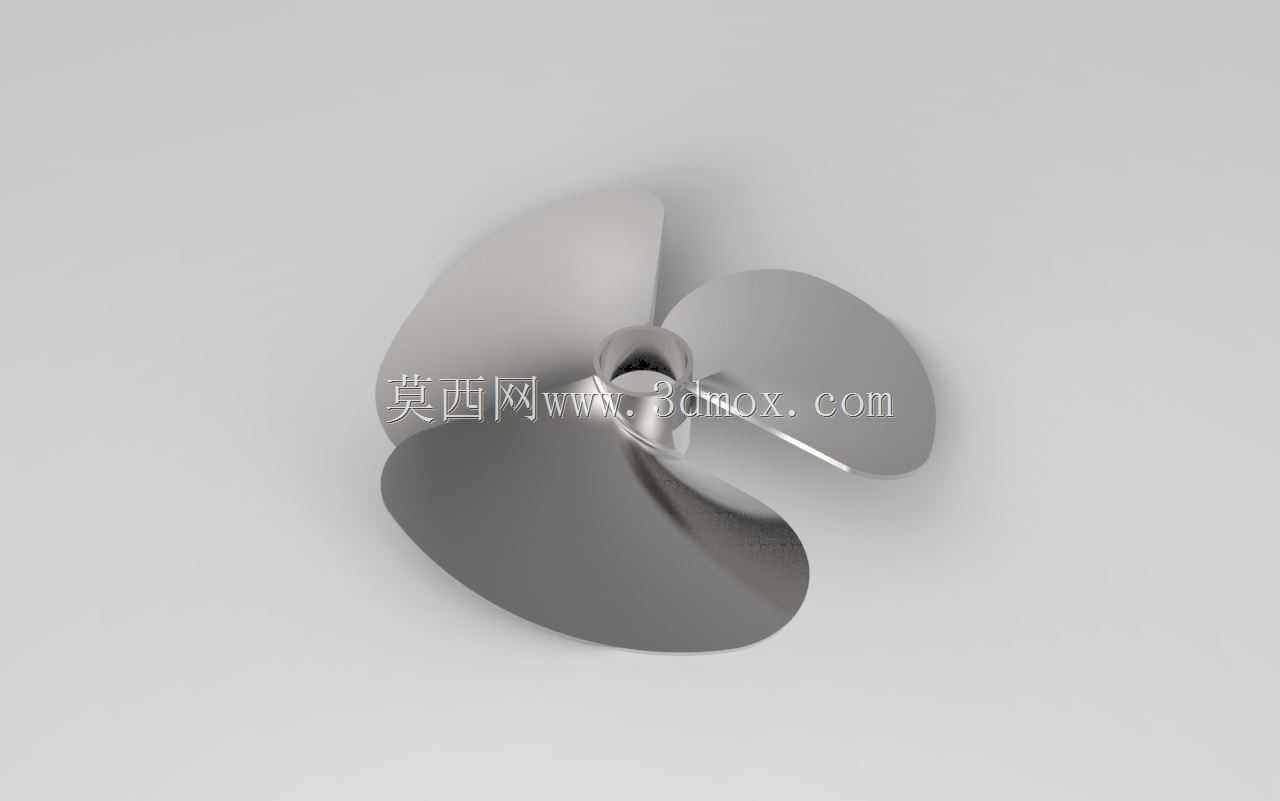

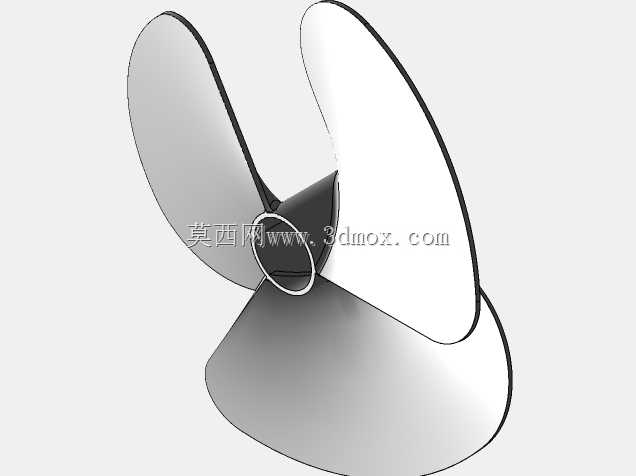

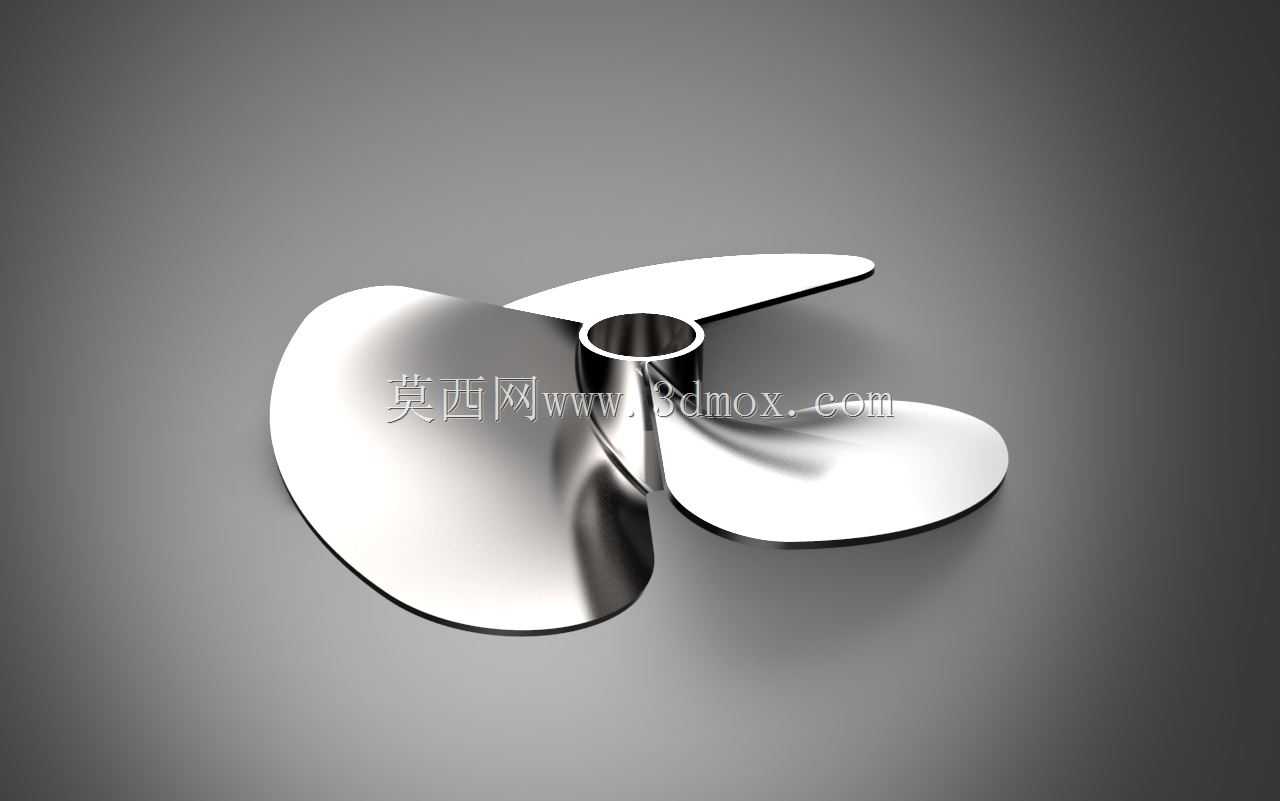

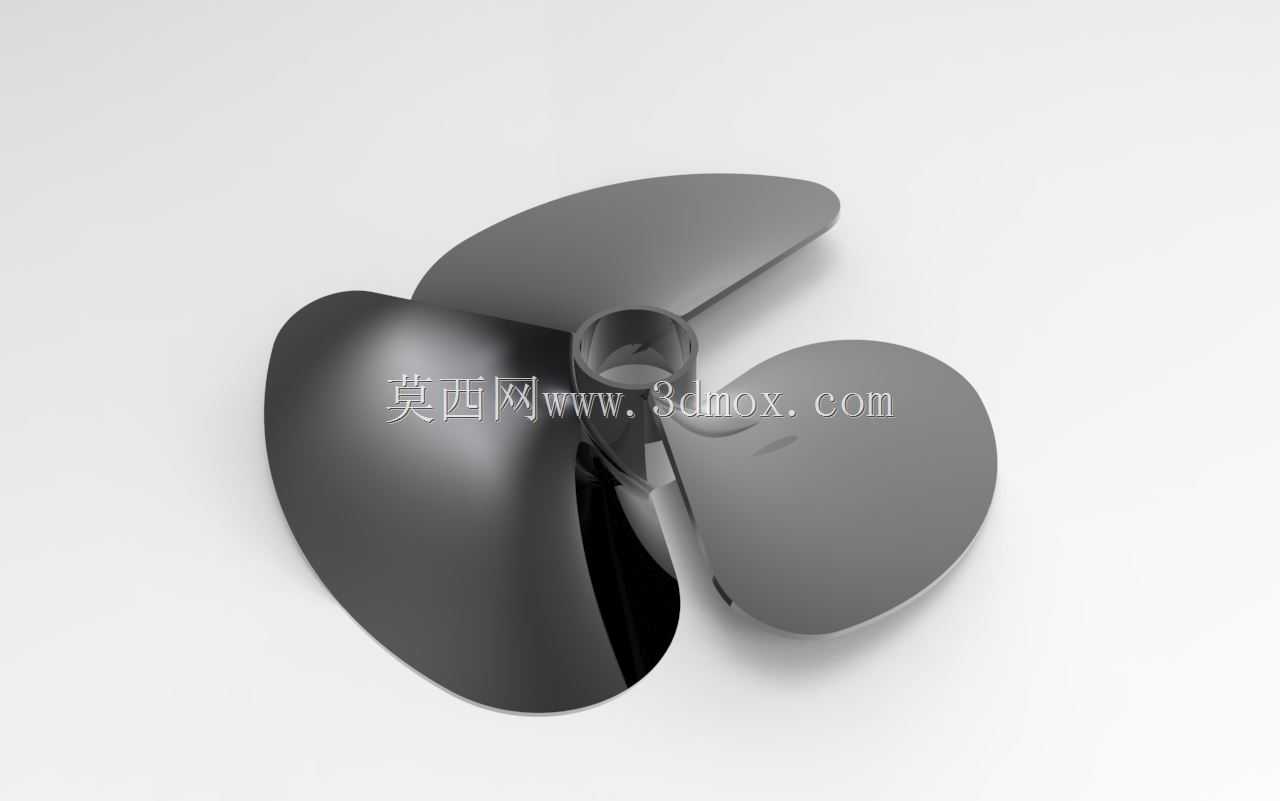

从功能特性来看，该叶轮采用三叶等距分布的结构设计，相比两叶结构拥有更均衡的旋转动平衡表现，运行过程中径向跳动量更小，对驱动轴承的径向冲击载荷更低，能有效延长动力端的使用寿命；相比四叶及以上的多叶结构，该三叶结构在相同转速下对流体的切割阻力更小，单叶片做功行程的流体接触面积更大，更适配中低转速、大流量的流体输送或推进场景，不会出现多叶结构容易产生的流体紊流干涉问题。叶片表面采用连续顺滑的三维曲面构型，从轮毂连接处的大厚度截面平滑过渡到叶片外缘的薄边结构，曲面曲率经过流体动力学优化，旋转过程中能让流体介质沿着叶片曲面顺滑导向，减少流体在叶片表面的脱流、涡旋损失，有效提升能量转换效率，同时降低流体紊流产生的运行噪音。

在设计思路层面，该叶轮优先保障结构强度与流体效率的平衡，轮毂位置设计有标准的圆柱安装孔，可与对应直径的驱动轴实现过渡配合，搭配键槽结构可传递稳定的旋转扭矩，避免高负载下出现轴孔打滑的问题。叶片与轮毂的连接位置做了大圆角过渡处理，有效分散旋转过程中叶片根部的应力集中，避免长期交变载荷下出现叶片根部疲劳断裂的问题，提升部件的长期运行可靠性。叶片的曲面扭角从根部到外缘做渐变设计，适配不同旋转半径下的线速度差异，让整个叶片工作面的流体推力分布更均匀，避免局部负载过大带来的结构变形问题。

从安装边界来看，该叶轮的轴向安装尺寸紧凑，叶片外缘的旋转轮廓为规则圆形，安装时只需保障叶片与外围护罩或流道内壁保留均匀的安全间隙，即可避免旋转过程中出现剐蹭问题；中心安装孔的轴向定位尺寸可适配常规的轴端锁紧结构，安装拆卸便捷，不需要复杂的专用工装即可完成更换维护，适配多数中小型流体设备的安装空间要求，可直接替换同规格的常规叶轮部件，不需要对原有设备的结构做额外改动。
