重型商用车多片式钢板弹簧悬架结构

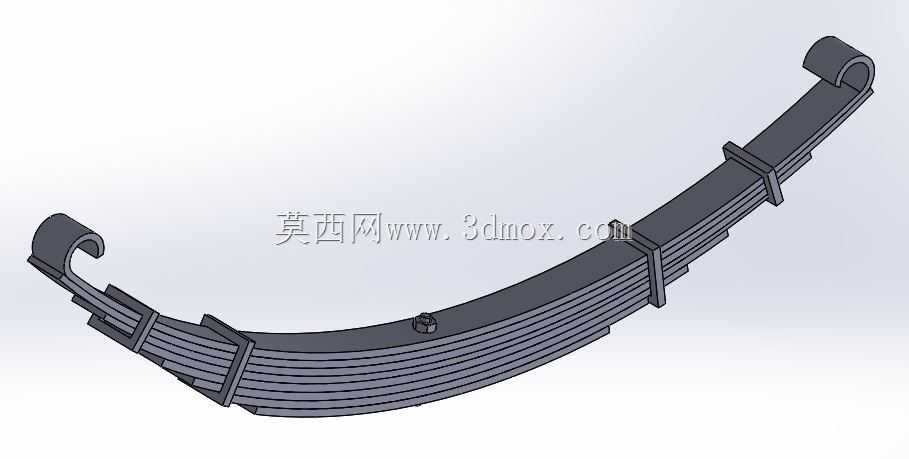

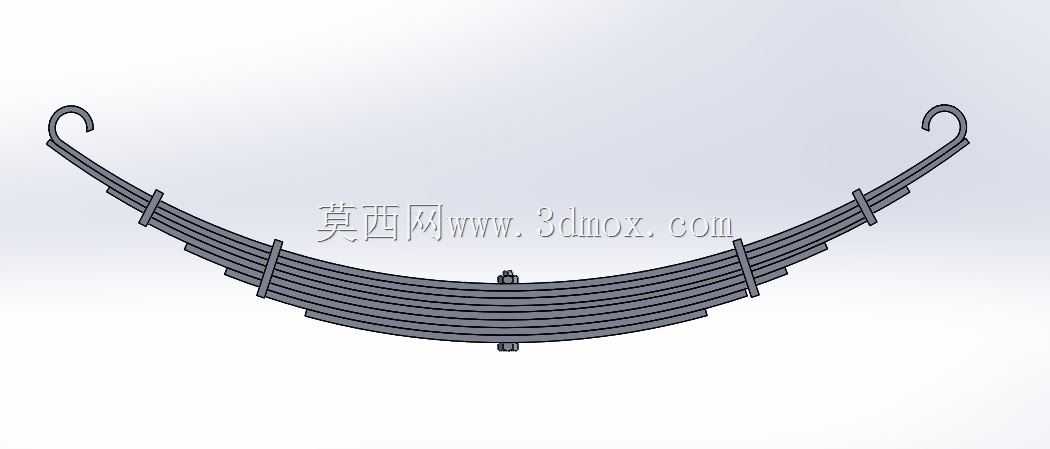

　　在重型商用车底盘设计中，钢板弹簧悬架是承担承载与减震功能的核心部件，广泛应用于载重卡车、大中型客运巴士、工程专用重载车辆的前后桥悬架系统，这类悬架结构凭借结构可靠、维护成本低、承载能力强的特性，长期占据重载商用车悬架配置的主流位置。从实际装车场景来看，该结构通过中部U型螺栓紧固位置与车桥刚性连接，两端卷耳结构分别通过销轴与车架支座铰接，一端为固定铰接端承担主要纵向载荷传递，另一端预留活动间隙适配弹簧受力变形时的长度变化，避免结构卡滞引发的附加应力。设计层面采用多片不等长合金弹簧钢板叠合组装的形式，各片钢板沿长度方向曲率逐片调整，组装后整体形成向上拱起的弧形结构，空载状态下各片钢板保持预紧压合状态，避免片间出现异常窜动与撞击异响；

　　当车辆承载货物或经过颠簸路面时，叠合钢板受载产生弹性变形，将路面传递的冲击载荷转化为钢板形变的弹性势能，同时通过片间微动摩擦消耗部分振动能量，配合减震器实现对路面冲击的缓冲过滤，保障车架与货厢的行驶稳定性。从安装边界来看，设计时需要重点校核卷耳销轴的同轴度公差，中部U型螺栓安装位的跨距需要匹配所选车桥的安装座宽度，弹簧总成的弧高参数需要结合车辆额定满载下的静挠度要求匹配，避免出现悬架行程不足导致的刚性撞击，或是弧高过大引发的车辆重心过高问题。片间固定采用多个卡箍结构约束各片钢板的横向位移，卡箍螺栓需要预留足够的拧紧余量同时避免过紧限制片间正常滑动，两端卷耳内部需要预留润滑脂加注通道，保障销轴铰接位置的长期润滑，

　　减少运营过程中的磨损量。这类多片式钢板弹簧相比单片式变截面弹簧，承载冗余量更大，单片刻蚀或出现裂纹时不会直接导致悬架整体失效，更适合工况复杂、长期重载的运营场景，在建模过程中需要逐片还原每片钢板的曲率、厚度、长度参数，还原卡箍、中心螺栓、端部卷耳的细节结构，装配后验证各片钢板在自由状态、满载压缩状态、极限拉伸状态下的相对位置关系，避免出现结构干涉问题，为后续的悬架刚度仿真、整车底盘装配校验提供准确的三维数模基础。
