重型商用车多片式板簧悬架结构设计

在重型商用车、工程作业车辆的底盘承载系统中，板簧悬架是兼顾承载能力与减震缓冲需求的核心构件，不同于乘用车辆常用的螺旋弹簧、空气悬架结构，多片叠加的板簧结构能够在有限的布置空间内，同时承担垂直载荷传递、纵向力导向、侧向力限位的多重作用，无需额外设置复杂的导向机构即可满足非独立悬架的功能需求，这也是其在重载运输场景下被长期广泛应用的核心原因。

从实际使用场景来看，这类板簧悬架普遍适配于总质量10吨以上的货运卡车、城郊公交客车、矿用自卸车辆以及部分农用重载作业机械，这类车辆的日常运营工况往往伴随满载甚至超载运输、非铺装路面颠簸、频繁启停冲击等复杂受力情况，单片弹簧无法兼顾大刚度承载与长行程缓冲的需求，因此采用多片长度递减的合金弹簧钢片叠加组装的结构，通过中心螺栓将各片弹簧沿中部定位，再通过多个弹簧卡箍约束各片的横向位移，避免车辆行驶过程中各片弹簧发生横向错位、片间异常磨损甚至单片脱出的故障。

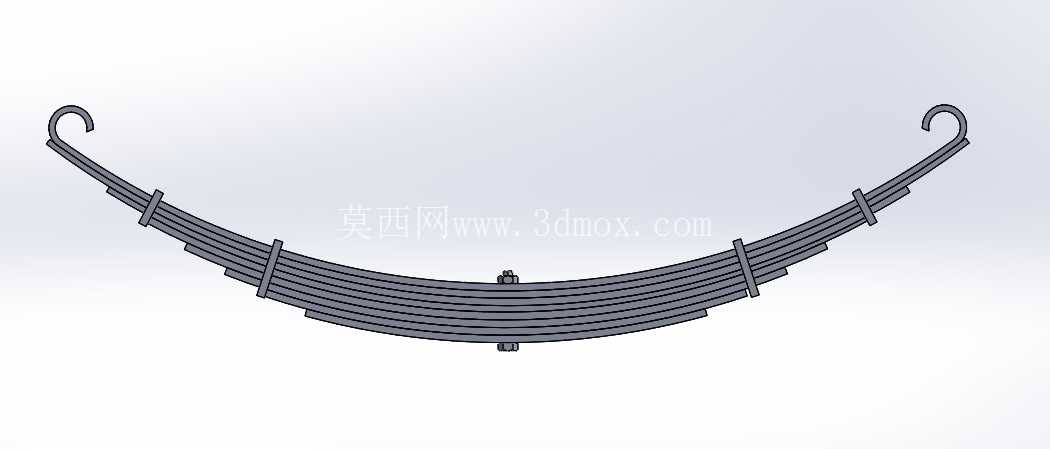

设计这类板簧结构时，首先需要结合车辆的轴荷分配确定总刚度需求，常规重载工况下的板簧总成刚度通常设置在800-2000N/mm区间，根据满载静挠度、动挠度的要求调整弹簧片的数量、单片厚度以及各片的曲率半径，组装完成后的总成在自由状态下呈现向上拱起的弧形，两端的卷耳结构用于连接车架上的吊耳与固定销，其中一端为固定铰接端，另一端为活动吊耳端，用于补偿弹簧受力变形时的长度变化，避免弹簧在压缩、回弹过程中出现运动干涉。

从安装边界来看，这类板簧的中部通过U型螺栓刚性固定在车桥的弹簧座上，安装面需要保证足够的平面度，避免紧固后弹簧片出现附加弯曲应力，两端卷耳的衬套通常采用耐磨橡胶或者铜基合金材质，既能够降低铰接位置的磨损速率，也可以过滤一部分路面传递的高频振动。弹簧卡箍的设置位置需要避开弹簧工作时的大变形区域，卡箍与弹簧片之间预留0.5-1mm的间隙，既能够限制各片的横向位移，也不会阻碍弹簧片在受力变形时的相对滑动，保证各片弹簧能够均匀分担载荷。

在功能特性层面，多片式板簧悬架的减震缓冲作用依靠弹簧片变形时的片间摩擦以及自身的弹性变形实现，当车辆经过颠簸路面时，车轮受到的冲击传递到板簧总成，各片弹簧发生弯曲变形，将冲击动能转化为弹簧的弹性势能，同时片间的相对滑动会产生摩擦阻尼，将一部分振动能量转化为热能耗散，从而降低传递到车架的振动幅度，提升车辆行驶的平顺性，减少货物颠簸损坏以及车架结构的疲劳损伤。不同于空气悬架需要配套气路、控制系统的复杂结构，板簧悬架的结构可靠性极高，日常维护仅需要定期检查片间润滑情况、卡箍紧固状态以及卷耳衬套磨损量即可，对于运营强度高、维护条件有限的运输场景而言，这种低维护成本、高可靠性的结构具备不可替代的优势。

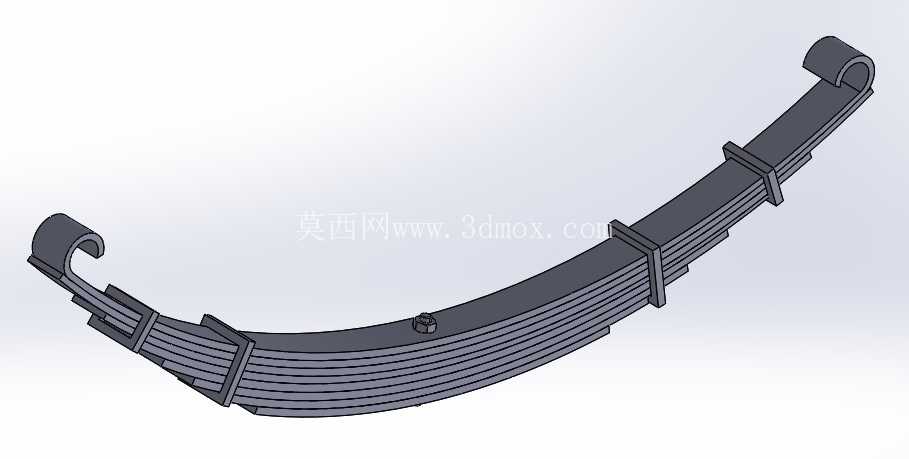

建模过程中需要重点关注各片弹簧的曲率匹配关系，自由状态下各片弹簧的曲率半径从最长片到最短片依次减小，保证组装后各片之间存在一定的预紧应力，使得总成在承受反向冲击（比如车轮驶过凹坑时弹簧回弹受拉）时，各片弹簧仍然能够保持贴合，不会出现片间分离导致的冲击异响与应力集中。两端卷耳的内径尺寸需要匹配常用的悬架销直径，卷耳与弹簧主片的过渡区域需要做圆弧过渡处理，避免应力集中导致主片在长期交变载荷下发生断裂，中心螺栓的位置需要严格对齐各片弹簧的中心孔，保证组装后各片弹簧的受力中心与车桥的载荷中心重合，避免出现偏载导致的弹簧片早期断裂。

在实际选型匹配过程中，还需要结合车辆的轴距、悬架动行程参数调整板簧的有效长度，板簧越长则相同刚度下的静挠度越大，车辆的平顺性越好，但过长的板簧会占用更多的底盘布置空间，同时需要匹配强度足够的车架纵梁安装点，避免安装点在大载荷下出现开裂。对于经常在山区路况行驶的车辆，还可以在主簧下方设置副簧结构，当载荷达到一定阈值时副簧开始接触承载，提升总成的刚度，兼顾空载时的平顺性与满载时的承载能力，本次建模的板簧结构为基础型多片主簧结构，可作为各类重载车辆悬架设计的基础参考模型，在此基础上可根据具体车型的轴荷、布置需求调整片数、厚度、长度以及卷耳形式。
