多用途蛋托运输四旋翼作业无人机

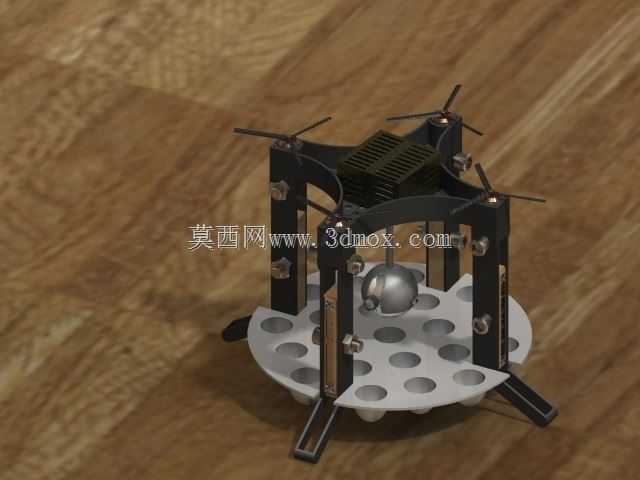

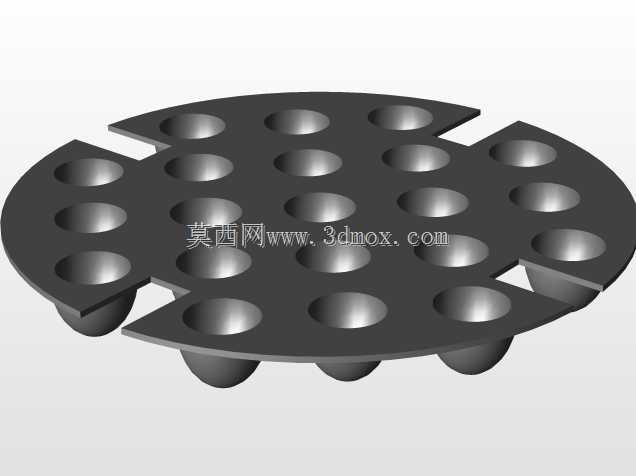

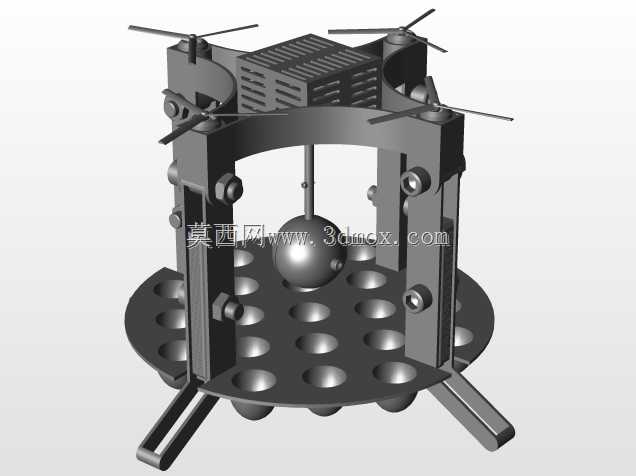

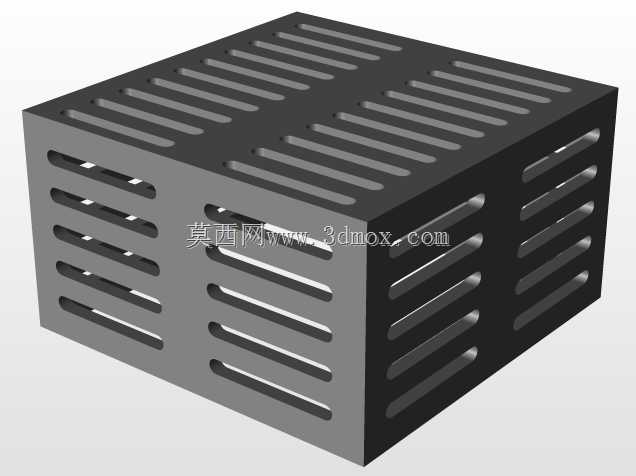

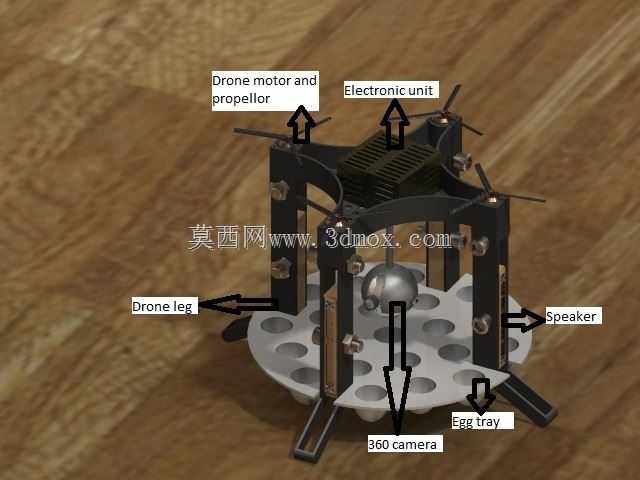

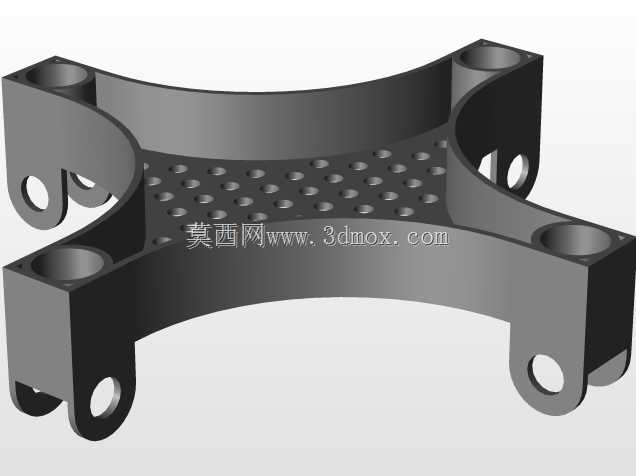

这款多用途四旋翼载具的设计，最初是针对野外散养禽类养殖场景的实际痛点开发的，散养模式下禽类活动范围广，人工巡检、种蛋收集、放牧驱赶的人力成本极高，传统地面载具受地形限制无法高效覆盖山地、林地等复杂散养区域，因此采用四旋翼飞行平台作为载体，适配多种作业模块实现一机多用。从结构设计来看，整机采用立柱式支撑框架搭配底部蛋盘承载结构，四根竖向支撑柱连接顶部动力安装座与底部承载盘，既保证了飞行过程中的结构刚性，又预留了足够的载荷安装空间，避免作业模块与旋翼产生干涉。底部承载盘采用带密集圆孔的盘式结构，圆孔尺寸适配常见禽蛋外形，可直接承托蛋品，搭配限位结构防止飞行过程中蛋品滑落，单次可承载十余枚禽蛋，满足散养区域零散种蛋的短途转运需求，承载盘下方预留的支脚结构，可保证载具在不平整的野外地面平稳降落，不会磕碰承载的蛋品。顶部动力舱采用集成化设计，将飞控、电池、动力电调等核心部件集中布置在中心区域，降低整机重心偏移量，提升飞行稳定性，四个旋翼支臂采用快拆式连接结构，方便野外作业时快速更换损坏部件，也便于收纳运输。针对不同作业场景，该载具可快速切换功能模块：搭载360度全景摄像头模块时，可拆除底部蛋盘，实现无遮挡的全方位野外观察，可用于散养禽类的活动轨迹监测、野外区域巡检、走失禽只搜寻等工作，摄像头模块搭配图传系统可将实时画面回传至地面端，无需飞手抵近即可完成大范围区域的观察作业；搭载扬声器与摄像头组合模块时，可用于动物放牧作业，通过地面端控制播放特定音频实现禽群的驱赶、引导，配合摄像头实时观察禽群状态，调整驱赶路线，替代人工完成大范围的放牧工作；搭载蛋盘与凸轮拨蛋机构、扬声器模块时，可实现蛋品的短途运输与交付，凸轮机构可在降落至指定点位后自动将蛋品从承载盘推出，完成蛋品的定点交付，无需人工手动取蛋，适配养殖基地内的蛋品中转运输需求。从安装边界来看，整机旋翼展开后的外径控制在常规四旋翼植保无人机的尺寸范围内，可适配通用的无人机起降点，竖向支撑柱的高度预留了足够的模块安装空间，不同功能模块的安装接口统一，无需改动主体框架即可完成模块切换，所有外接模块的走线均沿竖向支撑柱内部布置，避免飞行过程中走线晃动影响气动稳定性，也减少野外环境下线路被树枝等杂物剐蹭损坏的概率。在结构强度设计上，主体框架采用轻量化高强度材质，在保证额定载荷下结构形变量不超过飞行安全阈值的前提下，尽可能降低整机自重，提升续航表现，旋翼支臂的连接位置做了加强处理，应对野外突发气流时的结构抗扭能力满足作业要求，底部支脚采用弹性缓冲结构，降落时可吸收冲击能量，避免震动传递到承载的蛋品或机载电子部件，降低蛋品破损率与电子部件的故障概率。
