可拆式板式换热器三维结构设计模型

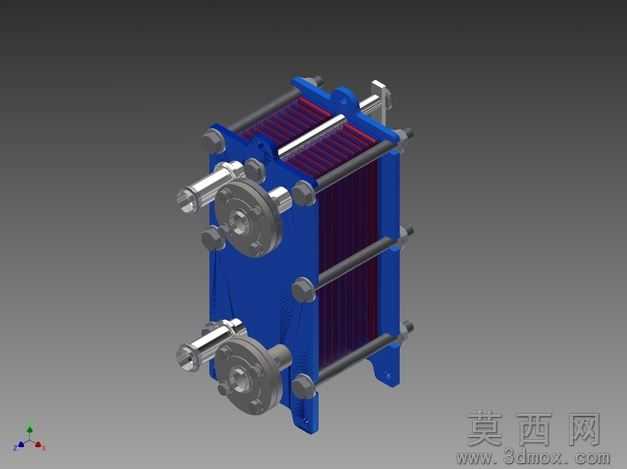

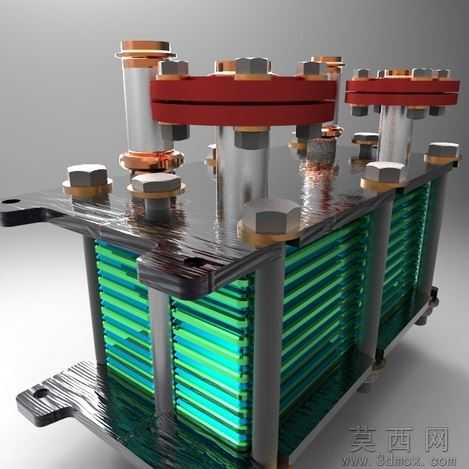

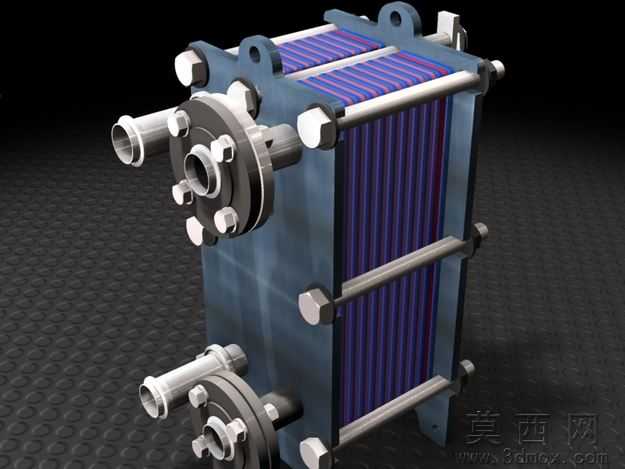

本模型为可拆式板式换热器完整三维结构设计，建模阶段以实际工业用可拆板式换热器为原型，先完成核心换热板片的参数化建模，依据板片波纹角度、流道深度、密封槽尺寸等核心参数，逐片构建带有人字形导流波纹的换热板片结构，再依次搭建压紧板、上下导杆、夹紧螺栓、接管法兰等外围结构，建模过程严格遵循1:1实物比例，所有装配约束均按照实际设备的装配逻辑设置，保证各部件的相对位置、配合间隙与真实设备完全一致，无结构错位、干涉问题。参数设计层面，模型还原了可拆式板式换热器的核心设计参数，包含板片堆叠数量适配的压紧行程、螺栓孔的分布间距、接管的公称通径、支脚的安装定位尺寸，所有参数均参考通用工业板式换热器的设计规范设定，可直接用于结构验证、尺寸校核等工作。渲染材质部分，模型对不同部件做了区分化材质设置，压紧板、夹紧螺栓、接管等金属结构件赋予金属漆面材质，其中框架主体采用蓝色工业漆质感，螺栓、法兰接口做了金属镀锌的哑光金属质感处理，换热板片边缘的密封垫片赋予橡胶材质质感，渲染效果清晰区分各功能部件，直观呈现设备的外观结构。结构原理上，模型完整呈现了可拆式板式换热器的换热结构逻辑，堆叠的板片通过密封垫片分隔形成冷热流体交替的流道，上下导杆实现板片的定位与导向，两端压紧板通过夹紧螺栓提供压紧力实现密封，两侧的接管分别对应冷热流体的进出口，清晰展示了板换间壁式换热的结构基础，可直观理解流体在板间流道的流动路径与换热实现方式。软件兼容方面，模型提供STEP、IGES、STL等通用三维格式，同时包含Autodesk Inventor源文件，可兼容SolidWorks、UG、Pro/E、CATIA等主流三维设计软件，不同软件用户均可直接导入使用，无需额外格式转换，导入后可进行编辑、修改、工程图导出等操作。研发教学应用层面，该模型可用于换热设备研发阶段的结构验证、装配模拟，辅助研发人员核对结构干涉、优化装配流程；也可作为暖通、化工、过程装备等专业的教学演示模型，帮助学生直观理解板式换热器的内部结构与工作原理，还可用于换热设备相关的科普展示、方案汇报场景，为产品演示、技术交流提供直观的三维可视化载体。
