工业循环水冷却塔配套管路三维设计模型

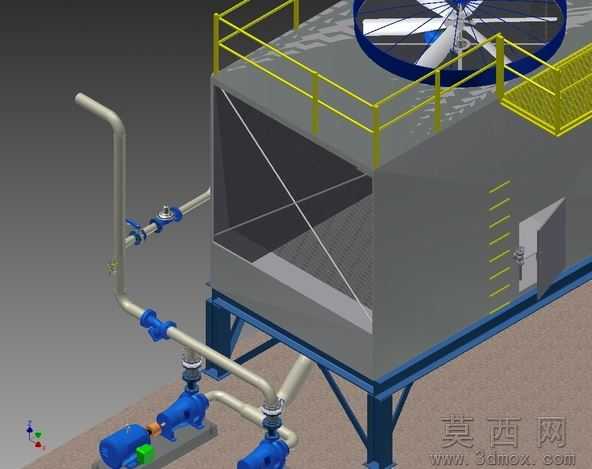

本模型为工业循环水冷却塔完整系统三维设计成果，建模阶段首先按照工业冷却塔通用设计规范搭建主体框架，先完成塔体钢结构支撑底座的参数化绘制，逐一匹配型钢规格、支撑跨距、地脚连接点位的标准尺寸，再向上构建方形塔体外壳，同步完成顶部轴流风机安装位、侧面爬梯与顶部安全防护护栏的细节建模，护栏的栏杆间距、爬梯踏步高度均严格遵循工业安全设计标准，随后完成塔体侧面检修门、内部布水填料区的结构预留，最后搭建外接循环水管路系统，依次绘制进水弯管、控制阀门、连接法兰、配套循环水泵的完整结构，还原管路走向的弯折角度、阀门安装高度、水泵与管路的对接位置，确保整体装配关系完全符合实际工程安装逻辑。参数设计层面，模型对塔体容积、风机直径、管路通径、水泵额定功率等核心参数做了对应匹配，各部件的装配间隙、连接尺寸均按照1:1真实比例设定，可直接用于工程方案的尺寸校核与布局推演。渲染材质部分，模型对不同部件做了区分化材质赋予，塔体外壳采用哑光工业灰碳钢材质，钢结构支架与护栏分别赋予深蓝防锈漆、明黄安全防护漆材质，管路采用镀锌金属质感，阀门手柄赋予蓝色工程塑料材质，水泵电机部分做了铸铁与蓝色漆面的分色处理，顶部风机叶片采用半透明工程塑料材质，整体渲染效果贴近真实工业设备的视觉表现，清晰区分不同功能部件。结构原理上，模型完整还原了冷却塔的工作逻辑：循环热水通过进水管路送入塔内布水系统，经填料分散后与顶部风机引入的冷空气完成逆流换热，冷却后的水汇集到塔底集水槽，经配套循环水泵加压后送回生产换热设备，管路阀门可实现流量调节与管路通断控制，爬梯与护栏满足设备日常检修的通行与防护需求，检修门可方便运维人员进入塔内更换填料、检修布水装置。软件兼容方面，模型提供STEP、IGES、STL等多种通用三维格式，可兼容SolidWorks、Autodesk Inventor、UG、Pro/E等主流三维设计软件，不同软件环境下均可打开编辑，不会出现装配体缺失、特征错乱的问题，支持后续的工程出图、仿真分析、3D打印等二次开发操作。研发教学应用层面，该模型可作为暖通空调、给排水、换热系统相关课程的教学案例，帮助学生直观理解冷却塔的整体结构与管路布局逻辑，也可作为工业循环水系统方案设计的参考模板，辅助设计人员快速完成方案布局调整、管路走向优化，还可用于企业新员工的设备结构培训，让运维人员快速掌握冷却塔的外部接口位置与部件分布，降低现场培训的成本。
