铜管翅片式蒸发器换热器三维设计模型

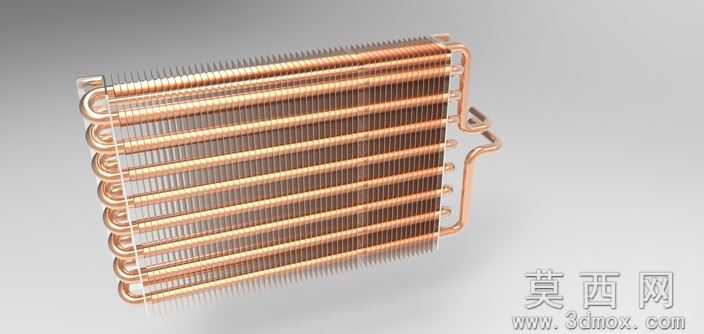

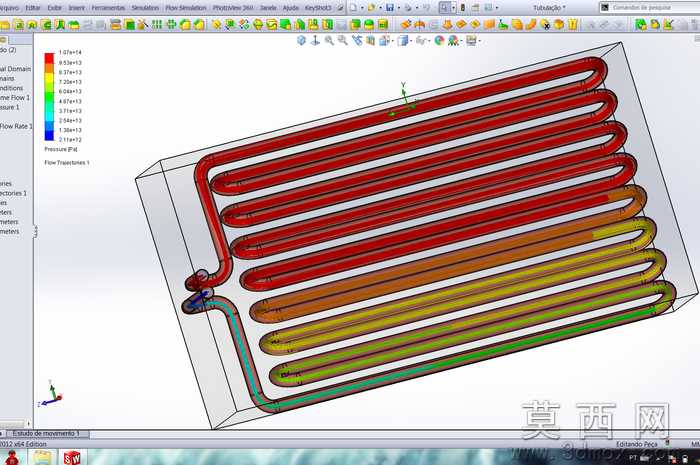

本模型为铜管翅片式蒸发器换热器三维设计成果，建模阶段以SolidWorks2012为核心工具，采用自下而上的装配建模逻辑：首先完成单根紫铜换热弯管的参数化建模，按照管路排布走向依次完成直管段、U型弯段、进出口连接段的特征绘制，保证管路折弯半径符合制冷管路加工工艺要求；随后完成铝制散热翅片的建模，通过线性阵列特征批量生成等间距排布的翅片结构，翅片冲孔尺寸与铜管外径做过盈配合参数设定，确保装配后接触热阻符合设计要求；最后完成管路与翅片的装配约束，添加端部固定支架结构，完成整体模型的干涉检查，排除结构碰撞问题。参数设计层面，模型严格匹配常规小型制冷系统蒸发器的尺寸规格，铜管管径、翅片间距、管路排布层数、整体外形尺寸均参考行业通用设计标准设定，可直接用于同规格产品的方案验证与结构改型。渲染材质环节，对换热铜管赋予紫铜金属材质，调整反射率与粗糙度参数还原铜管金属光泽，对散热翅片赋予哑光铝合金材质，对固定支架赋予镀锌钢材材质，搭配浅灰色渐变背景完成渲染输出，清晰呈现产品的结构层次与材质特征。结构原理上，该模型属于间壁式热交换结构，制冷剂在铜管内部流动蒸发吸热，空气横向冲刷翅片表面完成热量传递，翅片结构大幅拓展了空气侧换热面积，有效提升整体换热效率，可作为制冷系统的蒸发器或凝气器完成冷热流体热量交换。软件兼容方面，模型除原生SolidWorks2012格式外，还附带STEP、IGES通用中间格式文件，可兼容UG、Pro/E、CATIA等主流三维设计软件打开编辑，不存在特征丢失问题，适配不同设计人员的软件使用习惯。研发教学应用层面，该模型可用于制冷设备企业的新产品研发阶段结构验证，辅助完成换热性能仿真的前处理建模工作，也可作为高校制冷专业、机械设计专业的教学案例，用于讲解换热器结构原理、三维建模流程、热交换设备设计要点，帮助学习者快速掌握翅片管式换热器的设计逻辑与建模方法。
