标准拉杆式双作用气动执行气缸结构

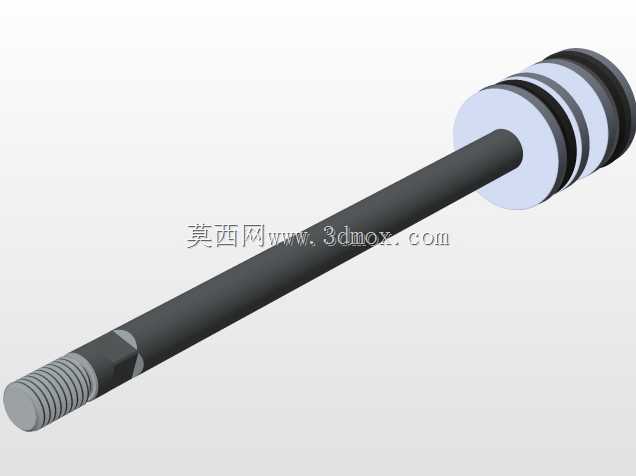

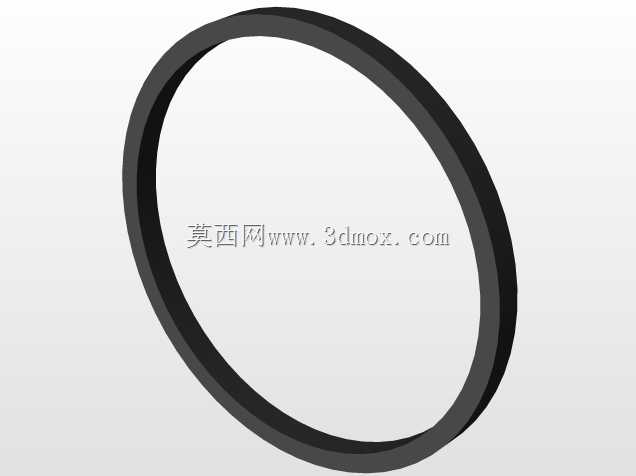

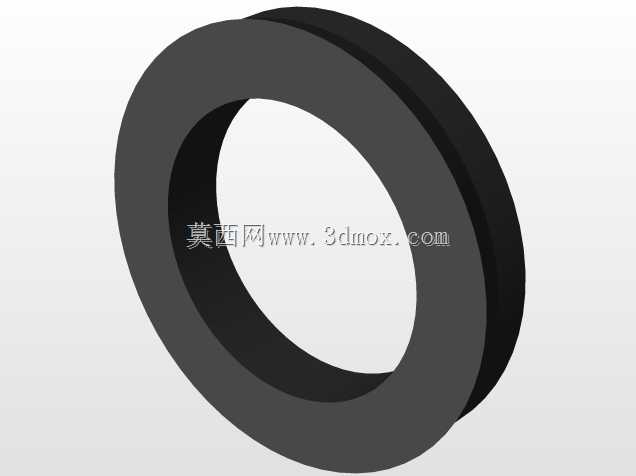

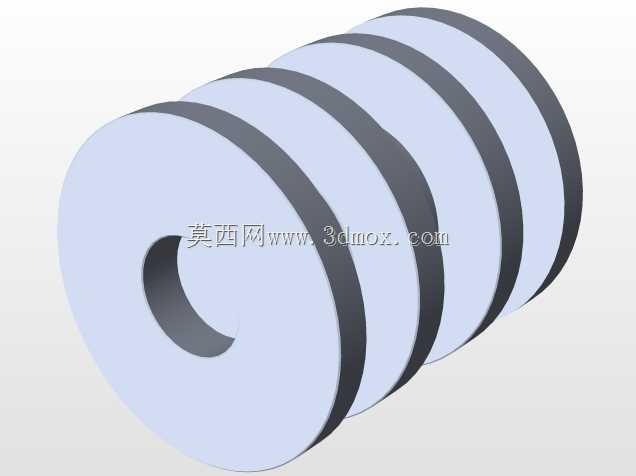

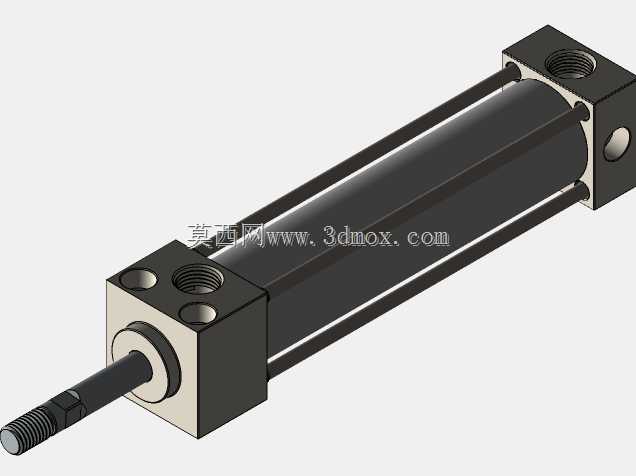

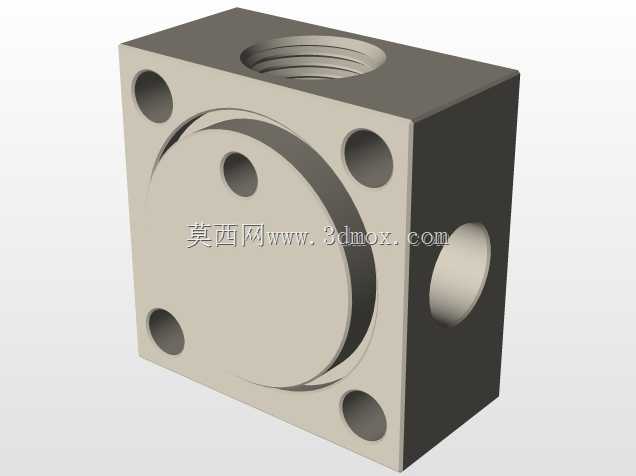

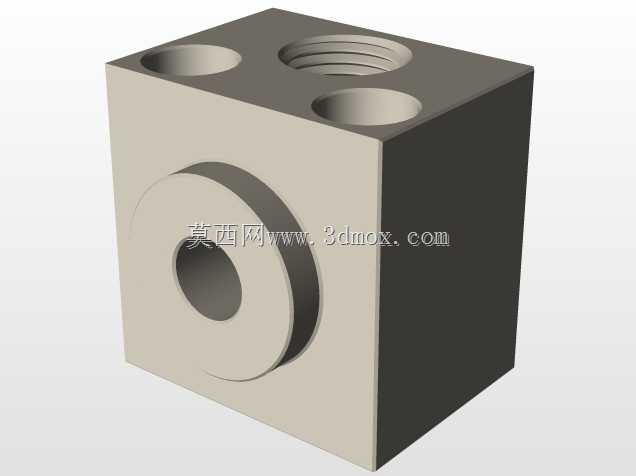

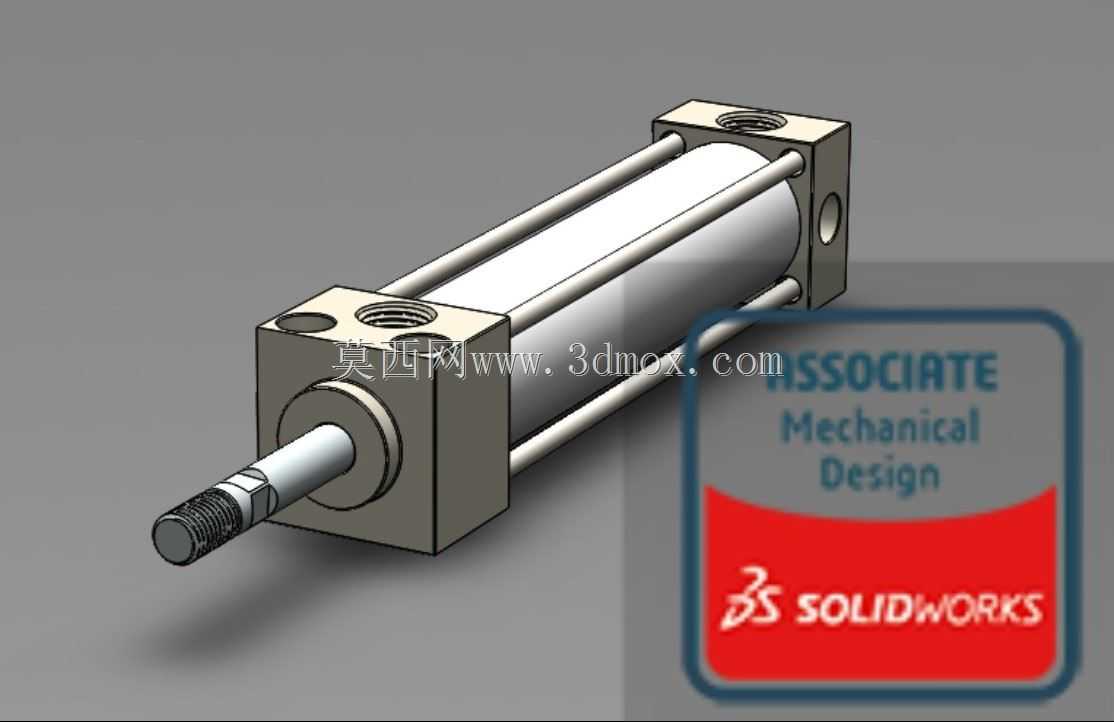

这款拉杆式气缸是气压传动系统里的核心执行部件，广泛应用在自动化生产线的工件推送、工位夹紧、物料分拣、工装夹具驱动、自动化设备的直线往复动作输出场景，在轻工包装、电子装配、机床上下料、纺织机械、食品加工等领域的气动回路中承担直线动力输出的作用，能够将压缩空气的压力能转换为平稳的直线机械运动，相比液压执行元件具备动作响应快、介质清洁无油污泄漏、运维成本低的优势，适合洁净度要求较高的生产作业场景。该款气缸采用经典的方形端盖拉杆锁紧结构，缸筒为光滑圆柱筒体，四根对称分布的金属拉杆贯穿前后端盖，通过端盖外侧的锁紧结构固定缸筒与端盖的相对位置，保证缸体在反复气压冲击下的结构强度与密封可靠性，前端盖伸出带外螺纹的活塞杆，杆端预留了标准外螺纹接口，可直接连接各类执行接头、推板、夹爪等负载部件，端盖侧面预留了标准气口，可直接接入气动回路的气管接头，端盖的安装面预留了定位孔位，支持法兰安装、脚座安装、耳轴安装等多种固定方式，能够适配不同设备的安装布局需求。设计过程中优先考虑了气动执行元件的动作稳定性与密封耐久性，缸筒内壁做高精度珩磨处理，降低活塞杆往复运动的摩擦阻力，活塞部位搭配双向耐磨密封件，在保证动密封效果的同时减少长期运行的磨损量，前后端盖内部设置了缓冲结构，可在活塞运行到行程端点时实现柔性减速，避免活塞硬撞击端盖产生噪音与结构损伤，有效延长气缸的整体使用寿命。在安装边界上，该款气缸的方形端盖外轮廓规整，无外凸的异形结构，安装时可根据实际行程需求预留对应的活塞杆伸出空间，缸体径向尺寸紧凑，可在狭小的设备安装空间内布置，气口位置设置在端盖的侧上方，接气管路后不会与周边安装结构产生干涉，杆端螺纹为标准公制规格，可直接匹配市面上通用的气动附件，无需额外做转接加工，能够直接集成到各类气动控制回路中，配合电磁阀、节流阀等气动元件可实现伸出速度、输出推力的灵活调节，满足不同工况下的动作输出要求。
