SMC型1/8外螺纹快插气动接头结构

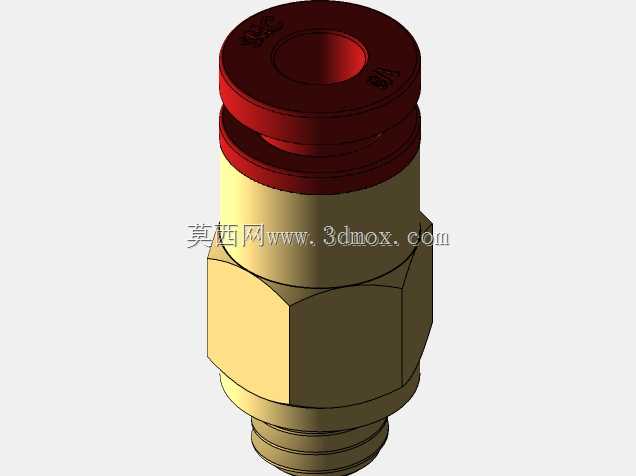

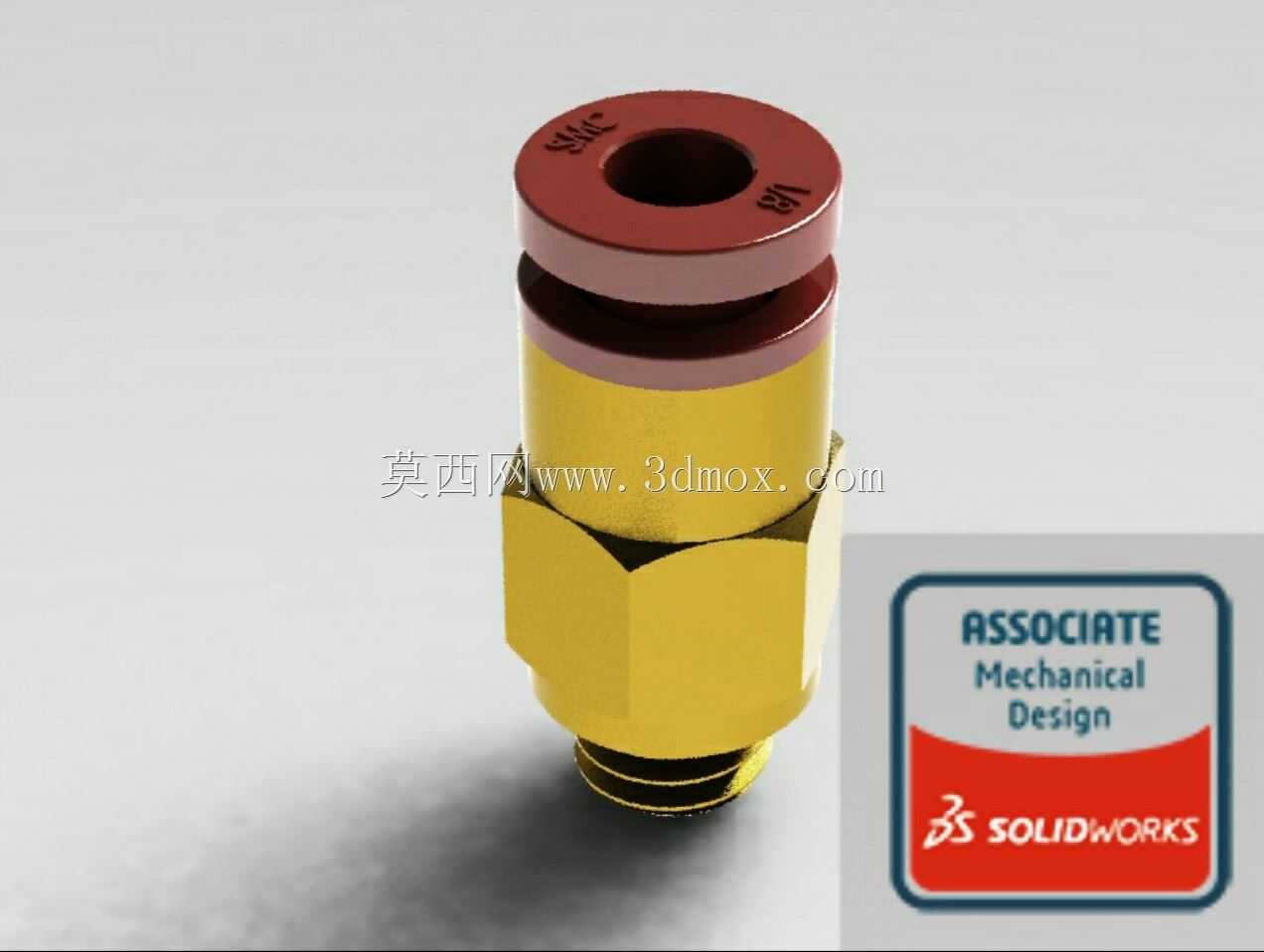

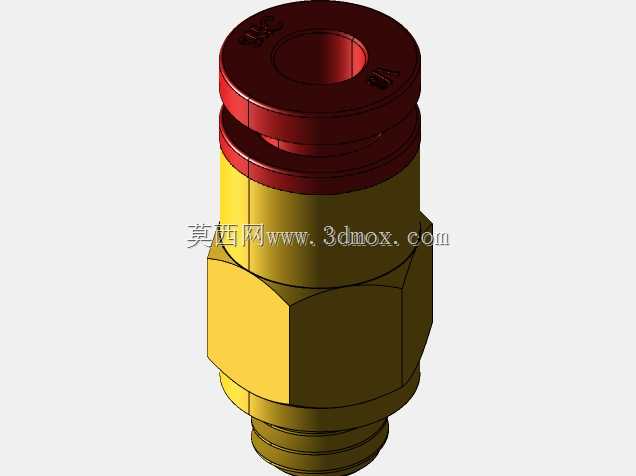

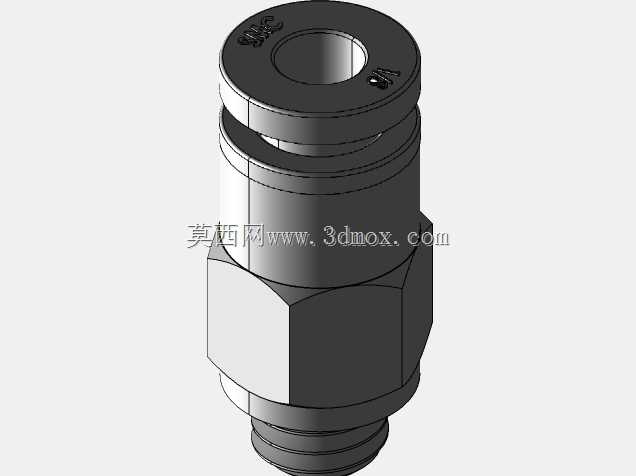

这款外螺纹快插式气动接头，是气动回路搭建过程中应用极广的气路连接件，主要面向小型自动化设备、轻工机械、小型气动工装、桌面型气动工作站等场景的气路布设需求，承担压缩空气管路与气动元件本体之间的快速连通作用，可适配外径匹配的聚氨酯、尼龙等常见气动软管，无需额外的套环、卡箍等辅助紧固件，即可实现气管的快速插拔与可靠密封，大幅降低气路装配、后期维护改线的操作耗时。从实际使用场景来看，这类小规格外螺纹气动接头常被安装在小型气缸的进出气口、电磁阀的汇流板接口、真空发生器的气路端、小型气动夹具的供气端，在电子组装生产线、小型包装设备、实验室气动测试台、牙科诊疗设备的气路系统中都能见到这类接头的身影，尤其适合安装空间紧凑、气路排布密集的狭小装配区域，不会因为接头体积过大干涉周边元器件的安装与后期调试操作。在功能特性上，这款接头采用快插式锁紧结构，气管插入后内部的弹性卡爪会自动抱紧气管外壁，配合内置的密封胶圈实现径向密封，正常工作气压下不会出现漏气、气管脱开的问题，需要拆卸气管时只需按压接头顶部的释放压环，卡爪就会松开，即可轻松拔出气管，可反复插拔使用不会轻易损坏密封结构。接头的外螺纹端采用标准1/8管螺纹规格，可直接匹配对应内螺纹的气动元件接口，螺纹部分可配合生料带或密封胶实现端面与螺纹副的密封，避免螺纹连接处出现压缩空气泄漏。从设计思路来看，这款接头采用分体式结构设计，下部为黄铜材质的六角螺纹基体，黄铜材质具备良好的切削加工性能与抗腐蚀能力，六角结构方便使用扳手进行拧紧操作，可精准控制拧紧力矩，避免力矩过大导致螺纹滑牙或者基体开裂；中部为黄铜材质的主体结构，内部集成了卡爪限位腔、密封胶圈安装位，保证气管插入后能精准对准密封位，不会出现偏斜导致的密封失效；上部为深红色的硬质塑料释放压环，压环与主体之间设置有防尘结构，可阻挡车间环境中的粉尘、碎屑进入接头内部，避免卡爪卡滞或者密封胶圈被异物划伤，延长接头的实际使用寿命。在外形尺寸与安装边界上，这款接头的六角对边尺寸适配常规小型扳手的操作空间，整体轴向长度较短，安装后不会在元件表面突出过多长度，外螺纹的有效啮合长度符合常规气动元件的接口深度要求，拧紧后不会出现螺纹拧入过深顶坏元件内部结构，或者拧入深度不足导致螺纹连接强度不够的问题；接头顶部的压环直径略大于主体直径，按压操作时手指有足够的接触面积，不需要借助专用工具即可完成气管的拆卸操作，日常维护十分便捷。
