带引脚封装微芯片散热片热仿真分析结构

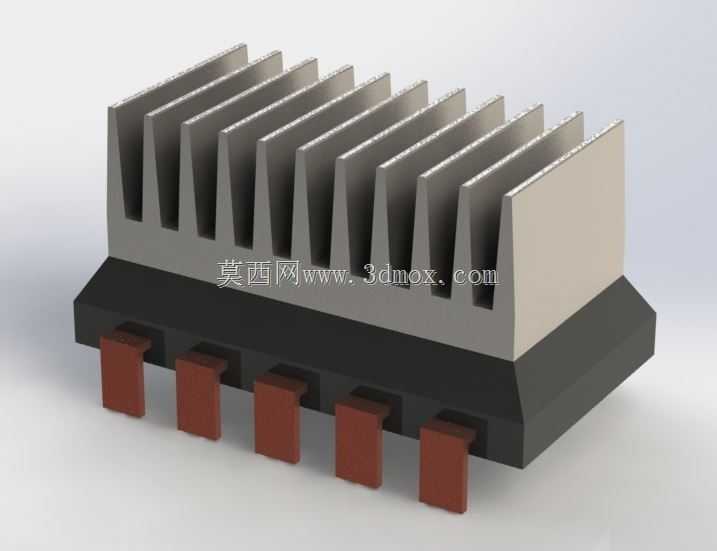

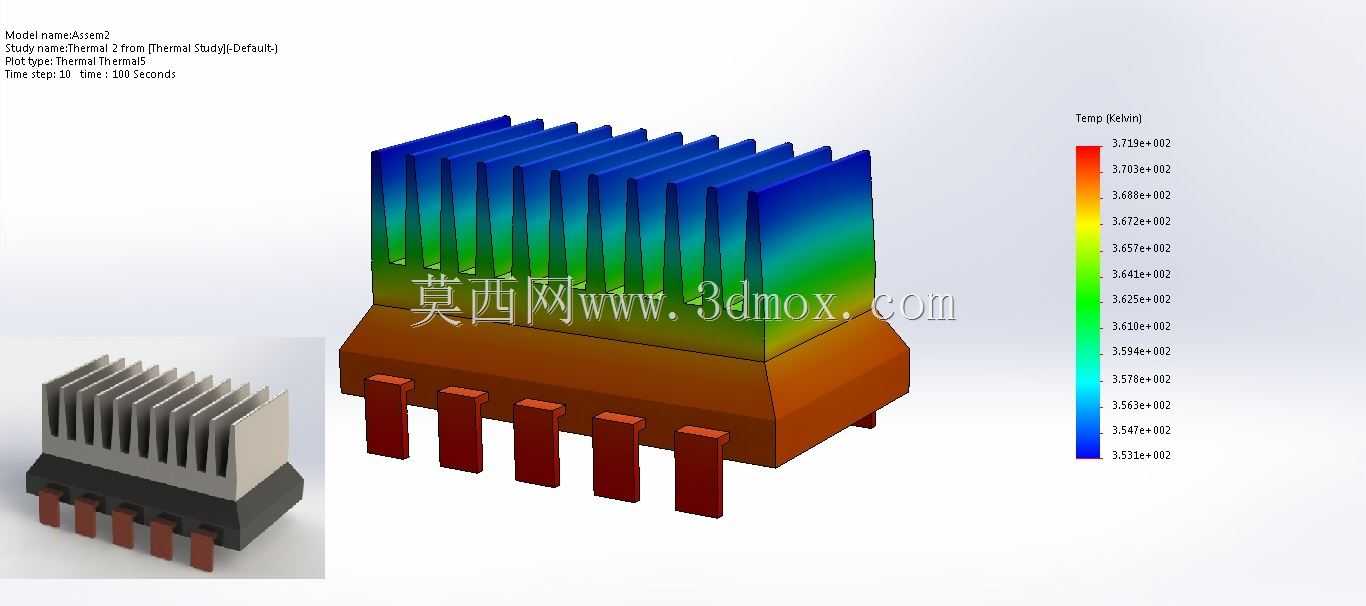

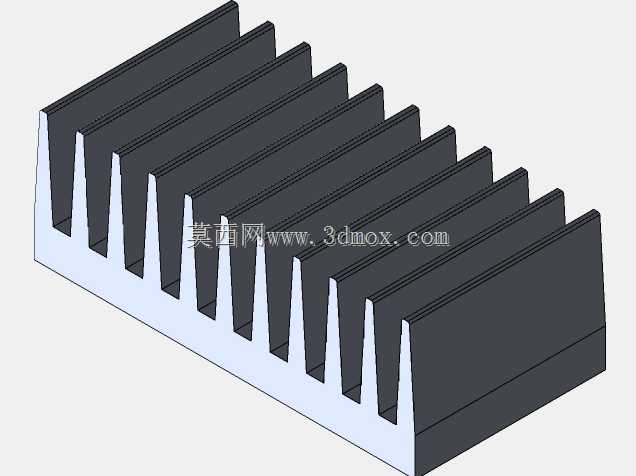

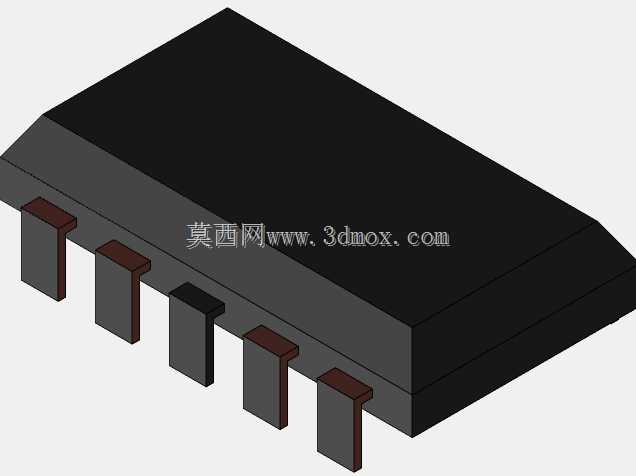

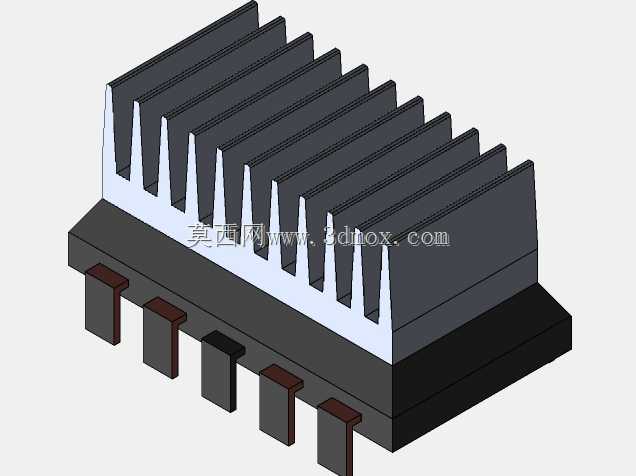

该结构针对直插式封装微芯片的工作散热需求设计，核心应用场景覆盖消费类电子控制板卡、工业嵌入式控制模块、小功率驱动电路板等搭载直插封装微芯片的电子设备内部，主要解决小体积高集成度芯片在持续工作状态下的积热问题，避免芯片因结温过高触发性能降频、工作寿命衰减甚至过热烧毁的故障。从实际用途来看，该结构直接贴合在微芯片的塑封外壳顶面，通过底部的平整接触面承接芯片工作时传导出的热量，再借助上部的鳍片结构将热量扩散到周边空气中，配合自然对流或小流量强迫风冷即可实现热量的快速散出，保障芯片始终处于合理的工作温度区间。在功能特性上，该结构通过热仿真分析完成了温度场分布的验证，仿真结果清晰呈现了不同区域的温度梯度：芯片引脚与塑封本体衔接位置温度最高，热量顺着热沉底座向上传导至鳍片的过程中温度逐步降低，鳍片顶端区域温度最低，整体温度分布均匀，无局部热量淤积的死角，鳍片的排布间距兼顾了散热面积拓展与空气流通的需求，既不会因鳍片过密增加空气流动阻力，也不会因鳍片过疏导致有效散热面积不足。设计思路上，该结构优先匹配直插式多引脚芯片的安装边界，热沉底座的长宽尺寸完全覆盖芯片塑封顶面的接触区域，不会过度侵占板卡上周边电子元件的安装空间，底部预留的引脚避让空间完全适配标准直插封装芯片的引脚伸出长度与排布间距，安装时可通过导热胶粘接或卡扣固定的方式完成装配，无需额外改动原有电路板的布局设计。外形尺寸方面，热沉整体高度控制在常规板卡元件的允许高度范围内，不会对设备外壳的装配造成干涉，鳍片采用等厚度平行排布设计，底座与鳍片为一体化结构，可降低接触热阻，提升热量传导效率，安装时仅需保证热沉底面与芯片顶面紧密贴合，即可达到设计预期的散热效果，适配小功率微芯片在常规工况下的持续散热需求。
