金属C形夹持工装结构设计

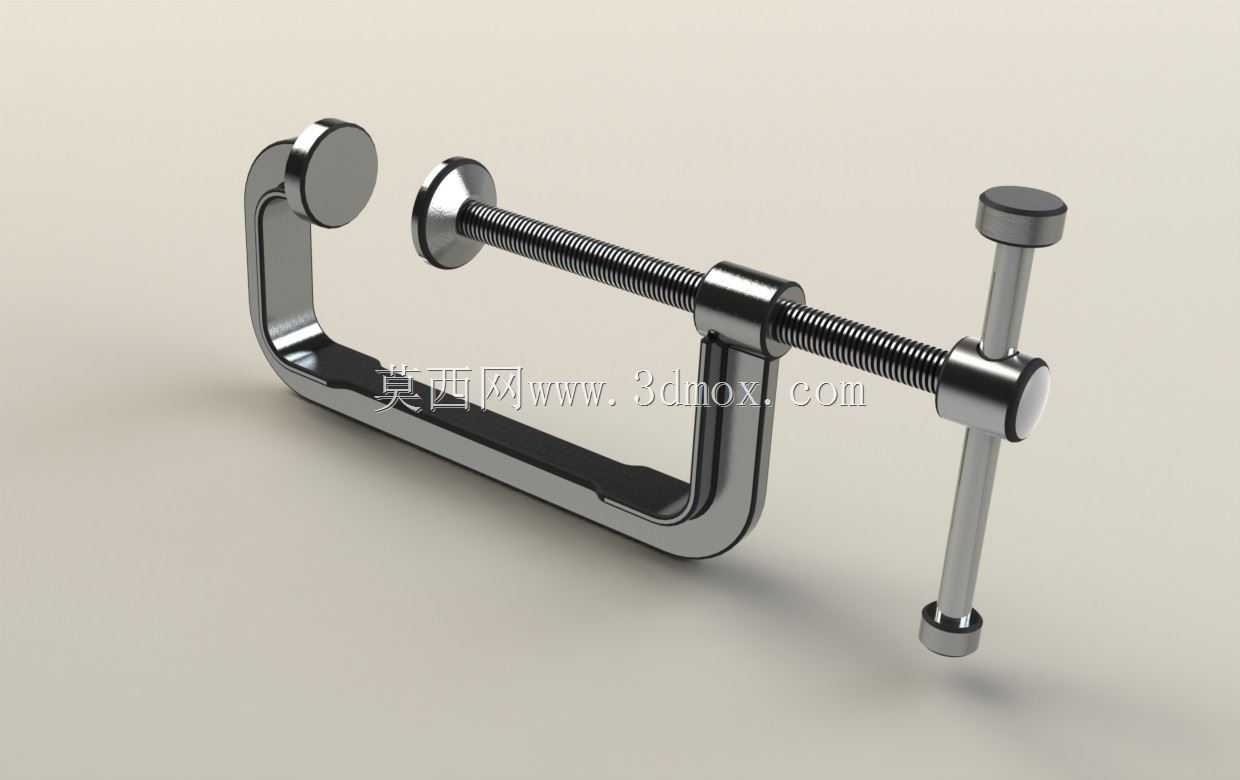

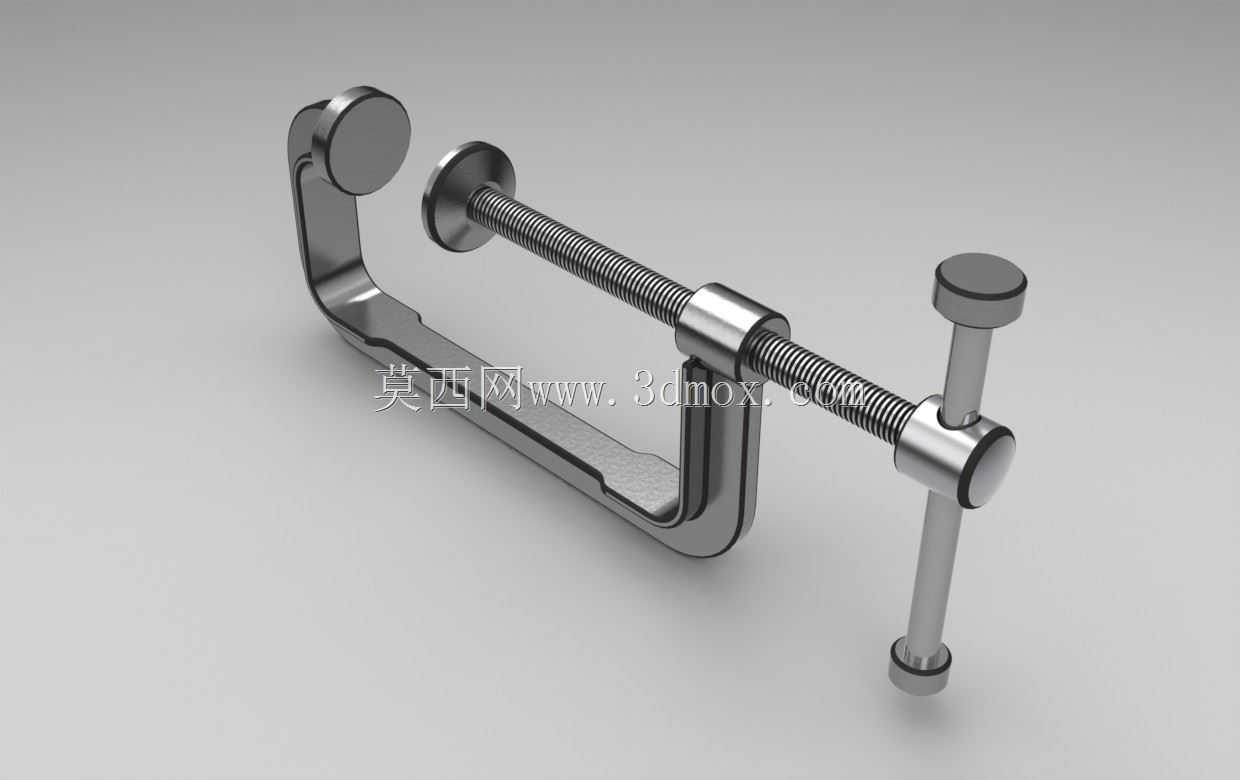

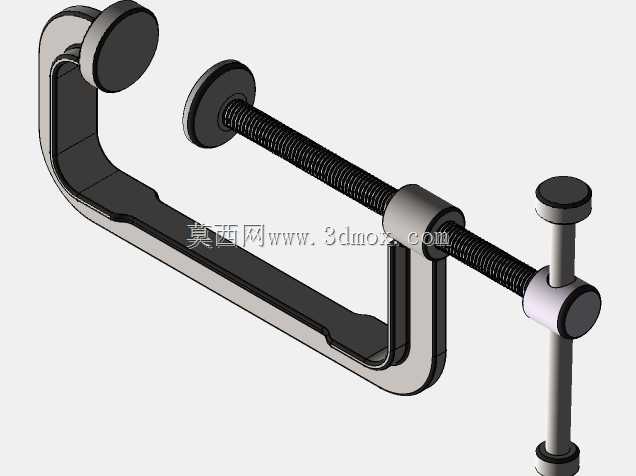

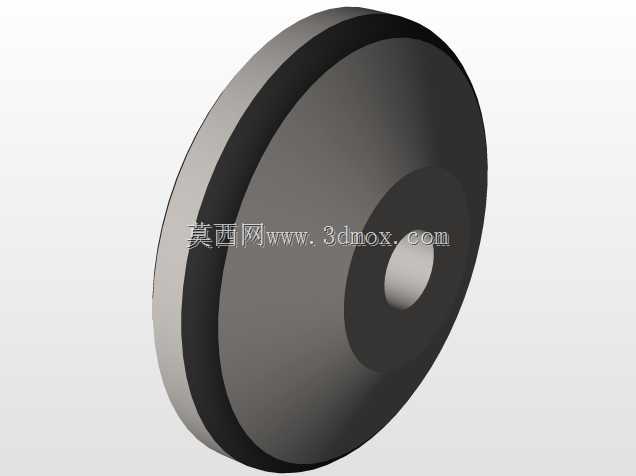

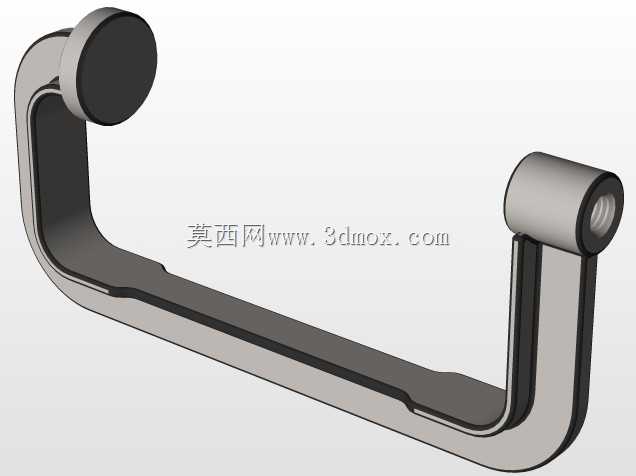

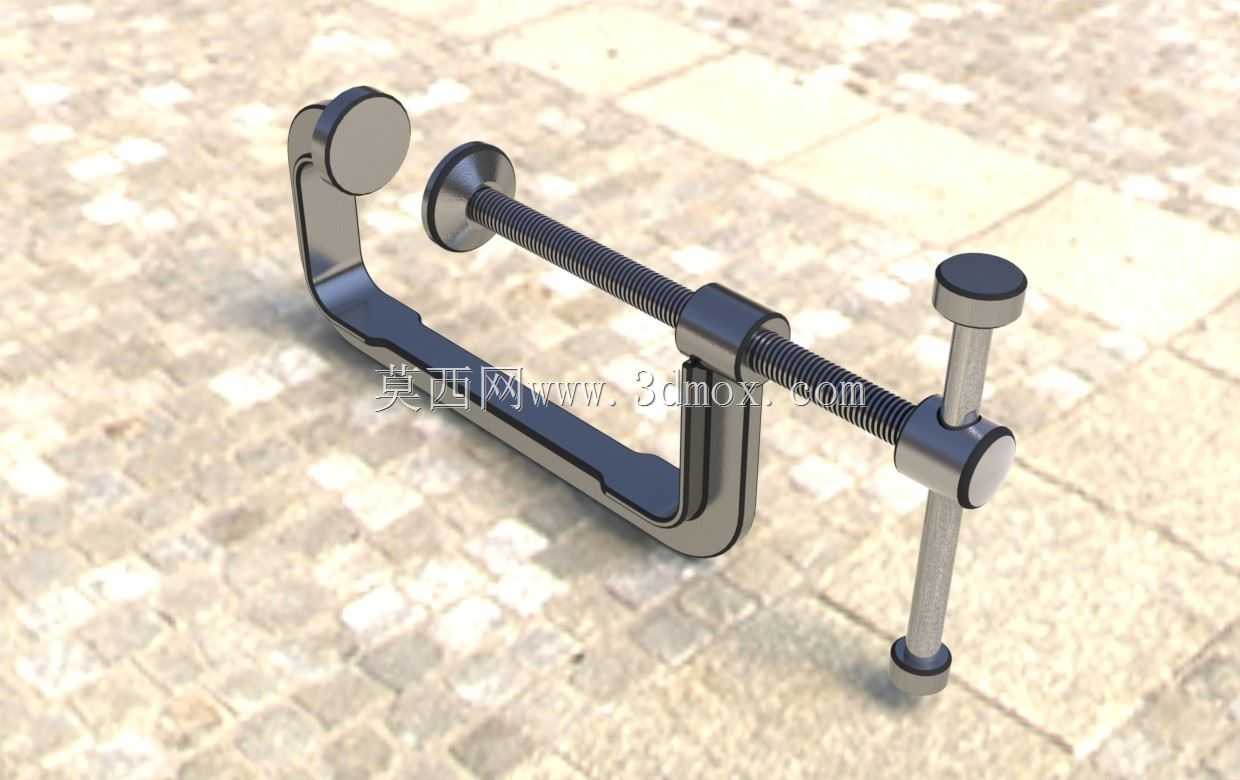

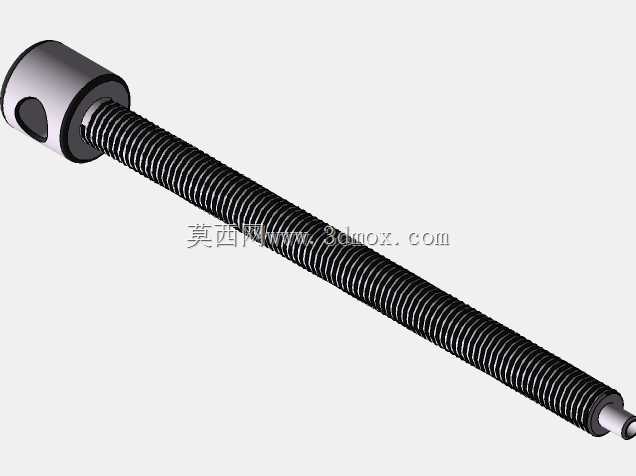

这款C形夹持装置是机械加工、木工制作、小件装配场景中极为常用的手动紧固工装，整体采用C型开口框架搭配螺旋进给结构，可在不破坏工件表面的前提下实现稳定的夹持固定，适配多类不同厚度的工件装夹需求。从实际应用场景来看，该夹具可覆盖木工作业中的板材拼接临时固定、金属切削加工中的小件工位装夹、焊接作业中的焊件对位固定、家装维修中的管件临时定位等多类作业场景，无需复杂安装即可直接使用，是车间工位、维修现场、手工工坊中常备的通用夹持工具。在功能特性设计上，该装置依靠T型转动手柄驱动丝杆做直线进给运动，丝杆端部配置圆形压盘，压盘与框架内侧的固定压头形成对向夹持面，转动手柄时丝杆带动活动压盘平稳推进，可根据工件厚度灵活调节夹持开口量，夹持过程中压盘与工件接触面为平面，配合适当的夹持力可避免工件表面出现压痕或形变，同时丝杆采用梯形螺纹传动，具备良好的自锁性能，夹持到位后不会因作业过程中的振动出现松脱，可长时间保持稳定的夹持力。设计思路上，整体框架采用一体式C形弯臂结构，弯臂截面做了等强度优化，在保证整体结构刚性、避免夹持受力时出现框架形变张口的前提下，尽可能减少了不必要的材料冗余，降低工具整体自重，方便单人手持操作；丝杆与框架的配合部位做了加厚衬套设计，可减少丝杆转动过程中的磨损，延长工装的整体使用寿命；端部的T型手柄做了防滑适配设计，操作人员无需额外工具即可徒手转动施力，施加较小的手动力即可通过螺纹放大获得足够的夹持力，适配不同力度需求的夹持场景。从外形尺寸与安装边界来看，该C形夹的开口深度与最大开口量做了均衡适配，可满足常规厚度工件的夹持需求，整体外形无突出尖锐棱角，存放与使用过程中不会剐蹭操作人员或工件表面，无需额外固定安装，可根据作业需求随时移动位置，适配不同工位的灵活使用需求，夹持作业时仅需保证C形框架开口可完全容纳工件厚度，将固定压头贴合工件一侧基准面，转动手柄带动活动压盘压紧工件另一侧即可完成装夹，操作门槛极低，无需专业培训即可快速上手使用。
