汽车法兰钻孔加工专用钻床夹具结构

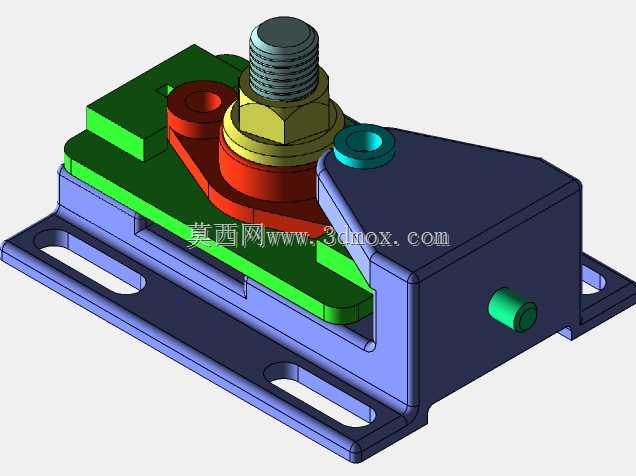

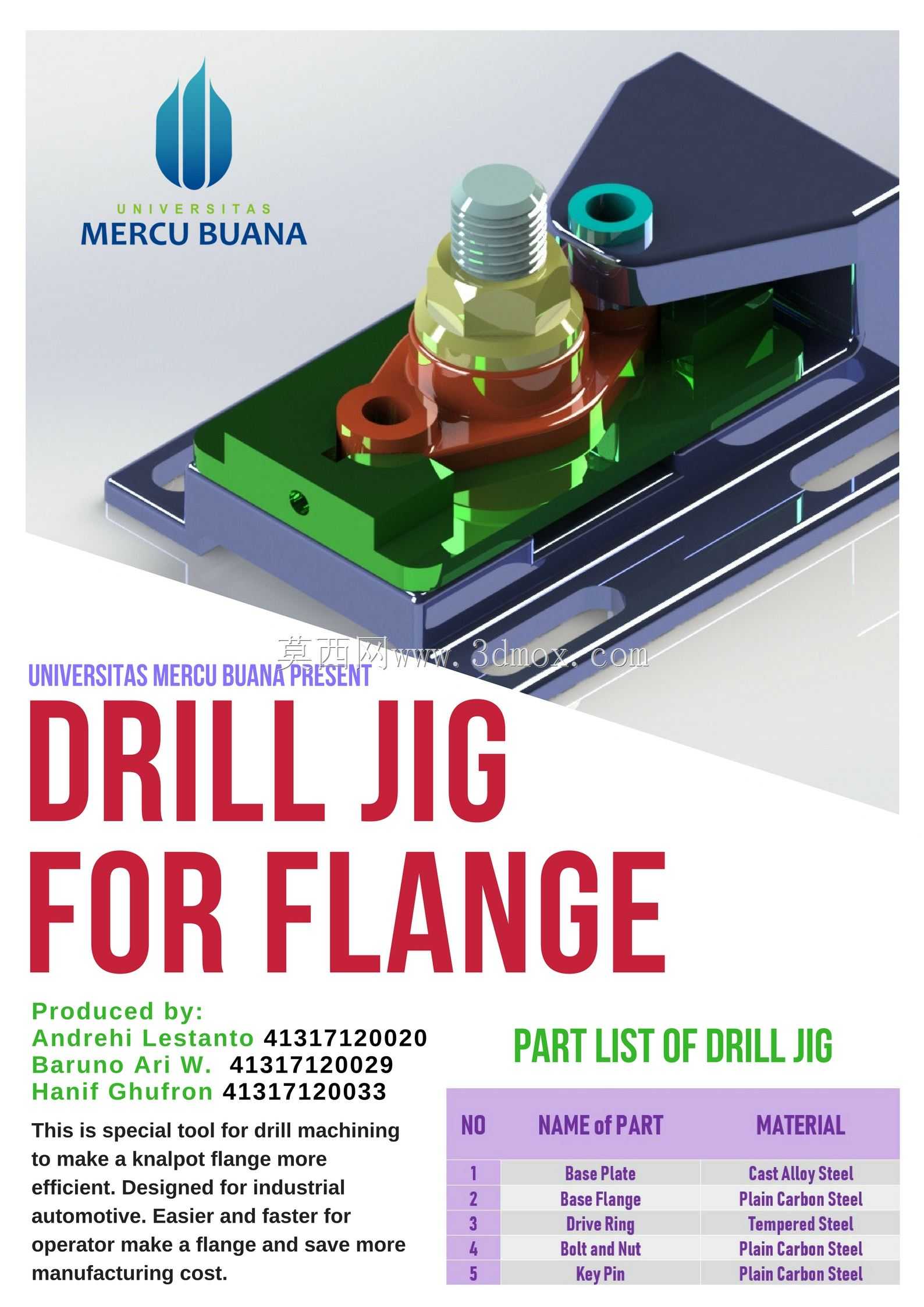

这套钻床夹具是针对汽车工业法兰类零件钻孔工序开发的专用加工工装，主要适配立式钻床的工位装夹需求，用于完成法兰零件上指定位置孔系的钻削加工，能在批量生产场景下替代划线找正的传统工序，大幅降低单件装夹的辅助时间。从结构布局来看，整套夹具采用带长槽安装孔的底板作为安装基体，底板上的长圆孔可适配钻床工作台不同间距的T型槽螺栓固定，安装时可沿槽方向微调夹具整体位置，保证钻套轴线与钻床主轴的同轴度误差控制在允许范围内。夹具的定位结构采用型面贴合的定位块设计，与法兰零件的基准面完全匹配，装夹时无需额外找正，零件放入定位区域后即可通过顶部的螺旋压紧机构完成锁紧，压紧螺母下方设置的承压垫片可分散压紧力，避免装夹过程中对法兰零件表面造成压伤，同时保证夹紧力足够抵消钻削过程中的轴向切削力与扭矩，防止加工过程中零件出现位移。夹具侧面设置的钻套导向结构采用可换钻套设计，钻套与钻模板的配合精度满足钻削导向要求，能有效引导钻头进给，避免钻头入钻时出现偏斜，保证孔的位置度与垂直度符合零件图纸要求，针对不同孔径的钻孔需求，只需更换对应内径的钻套即可快速切换工序，无需重新调整整套夹具的定位基准。整套夹具的活动部件均做了限位设计，压紧机构的行程范围适配对应法兰零件的装夹高度，操作时只需拧紧顶部螺母即可完成装夹，松开螺母后即可快速取下加工完成的零件，操作流程简单，对操作工人的技能要求较低，适合流水线批量生产场景使用。夹具的各结构件均做了倒角去毛刺处理，活动连接部位预留了足够的装配间隙，避免长期使用后铁屑嵌入导致机构卡滞，钻削区域下方预留了排屑空间，加工产生的铁屑可顺着斜面滑落至工作台，不会堆积在定位面上影响后续零件的装夹精度。从安装边界来看，整套夹具的底板轮廓尺寸适配常规中小型立式钻床的工作台安装范围，无需对钻床进行额外改造即可直接安装使用，夹具整体高度控制在钻床主轴的有效行程范围内，保证钻头可以完成全深度的钻削加工，不会出现行程不足的问题。
