三轴精密定位机械手臂结构设计

这款三轴精密定位臂是面向轻载自动化作业场景开发的多关节执行机构，可广泛适配小型工件分拣、实验室样本转运、电子元器件插件、教学实训平台搭建、3D打印喷头位移驱动、小型装配工位上下料等场景，能够在有限的作业半径内完成精准的点位移动与姿态调整，替代人工完成重复性高、定位精度要求严苛的单调作业，有效降低人工操作的误差率，提升小范围作业环节的运行稳定性。

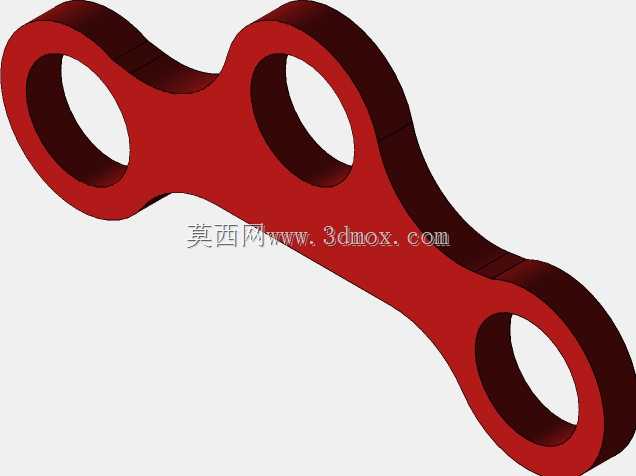

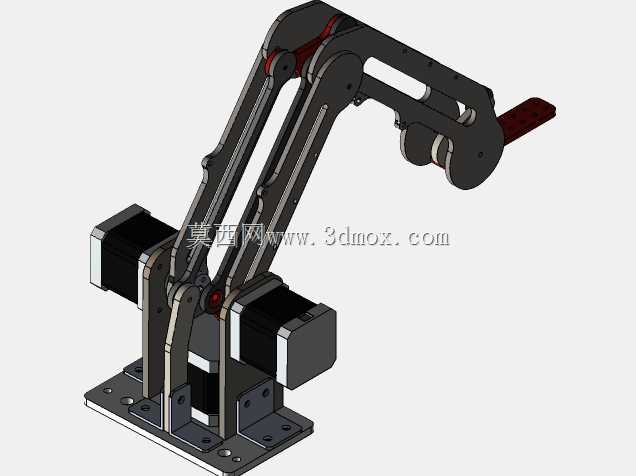

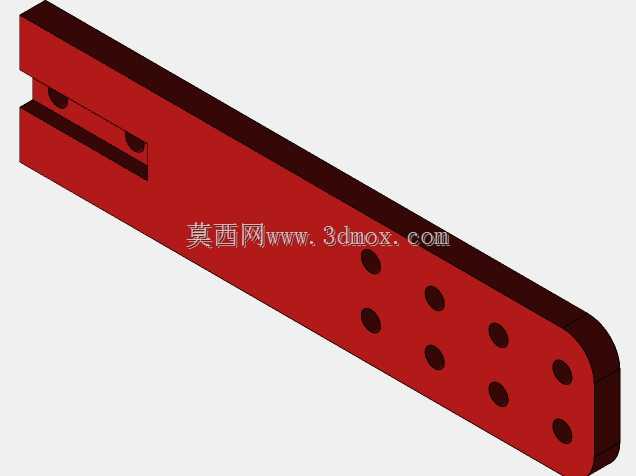

从功能特性来看，该机械臂采用三自由度关节式构型，三个关节分别对应底座回转、大臂俯仰、小臂俯仰的运动维度，末端可搭配夹爪、吸盘、点胶头、焊笔等不同执行末端，满足不同作业场景的功能需求。关节处采用步进电机直连驱动的结构方案，省去了冗余的传动链路，既能够降低传动间隙带来的定位误差，也能简化整体结构的装配难度，日常维护时仅需检查关节紧固件的松紧度即可，无需复杂的传动件校准作业。臂体采用平行四边形连杆结构设计，能够在臂身俯仰运动过程中始终保持末端安装面的水平姿态，无需额外增加末端姿态调整轴即可保证作业端面的角度稳定，大幅简化了运动控制的编程逻辑，降低了配套控制系统的开发门槛。

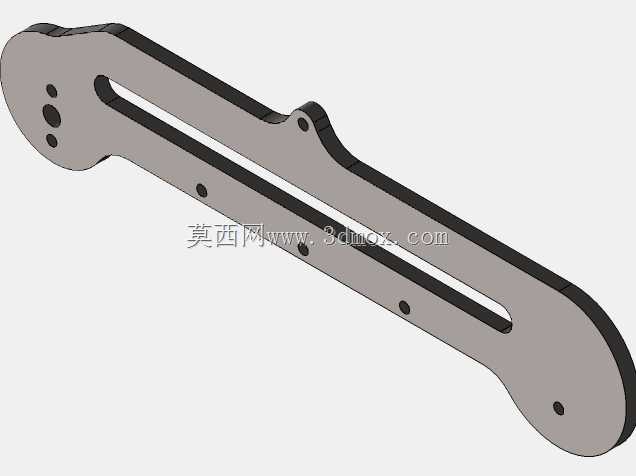

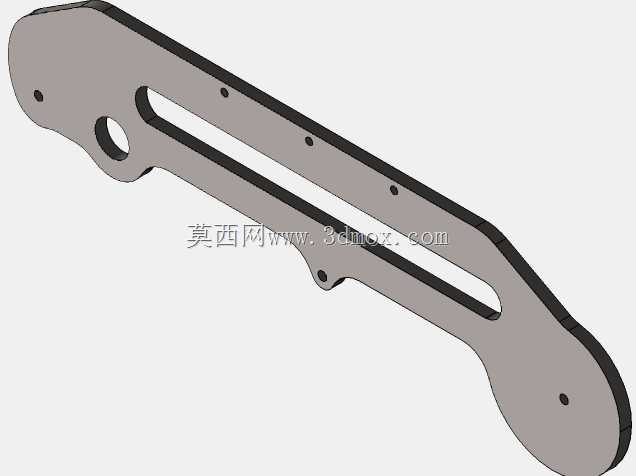

从设计思路来看，整体结构优先兼顾轻量化与结构刚性，臂身主体采用镂空式钣金折弯结构，在保证臂体抗弯折、抗扭转变形能力的前提下，尽可能降低臂身自重，减少电机驱动的负载余量，提升关节运动的响应速度。底座采用带安装孔的平板式结构，可直接通过螺栓固定在工作台面、设备机架或者移动小车上，安装边界清晰，不需要额外定制复杂的安装转接件，适配不同的安装基面。

从安装与尺寸边界来看，该机械臂底座占用台面尺寸较小，作业覆盖范围为底座前方的扇形区域，完全伸展时的作业半径可覆盖常规小型工作台的操作范围，收拢状态下占用空间不足展开状态的三分之一，便于在紧凑的设备内部或者狭小的实训台面上布置。走线槽集成在臂身内部，驱动线缆可沿臂身内腔排布，避免运动过程中线缆与周边设备发生剐蹭缠绕，提升长期运行的可靠性。各关节处设置有限位结构，可防止运动超程造成的结构磕碰损坏，在无额外传感器防护的场景下也能保证设备运行的安全性。
