履带式竞技作业机器人机械结构设计

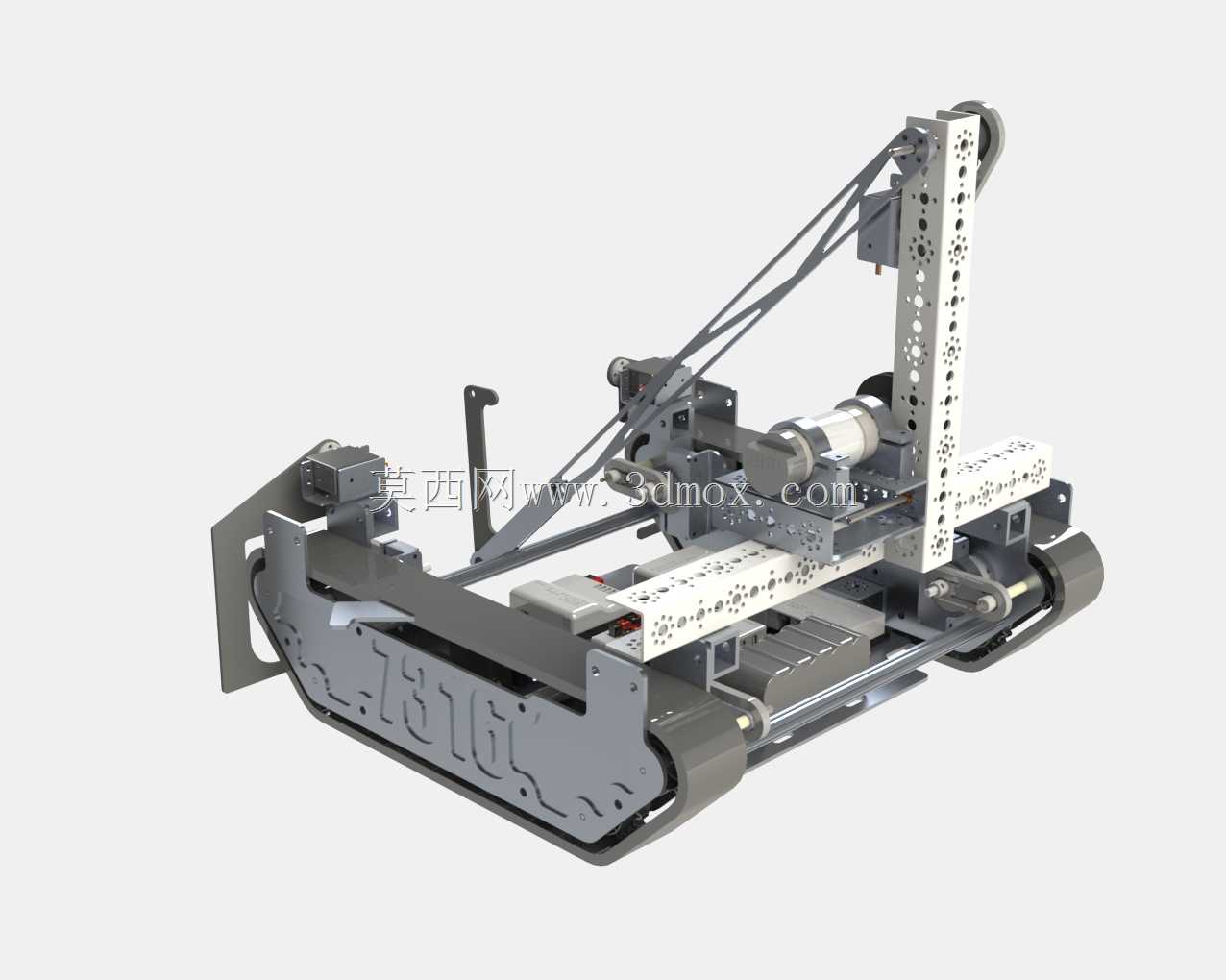

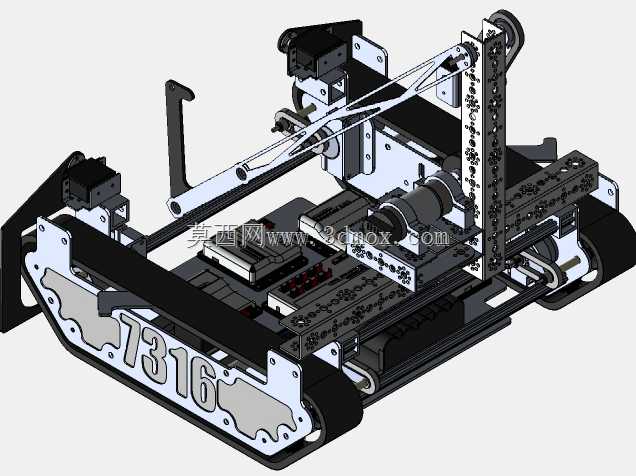

这款履带式移动作业装置主要面向青少年工程竞技赛事、小型特种作业实训场景设计，可在平整室内场地、轻度起伏的硬质户外地面完成物料搬运、定点作业、障碍穿越等任务，适配各类需要移动执行端完成精准操作的竞技与实训需求。整机采用履带式行走底盘作为承载基础，相比轮式结构拥有更强的抓地力与越障能力，可轻松跨越高度不超过底盘离地间隙三分之一的硬质障碍，在铺设防滑垫的竞技场地内不会出现打滑空转的问题，行走稳定性足以支撑上部搭载的执行机构完成高精度作业动作。底盘框架采用镂空式钣金折弯结构设计，在保证整体结构强度的前提下大幅降低整机自重，底盘两侧的履带驱动轮与导向轮采用同轴度定位设计，可避免履带运行过程中出现跑偏、脱轨的问题，履带选用带防滑纹路的柔性材质，既不会刮伤竞技场地表面，也能提供足够的行进摩擦力。上部搭载的立式多孔安装支架采用标准孔位铝型材加工而成，孔位间距统一为通用安装尺寸，可根据不同的作业需求快速加装机械爪、投射机构、拾取装置等不同执行组件，支架与底盘之间采用斜拉加强筋结构连接，可抵消上部执行机构作业时产生的侧向倾覆力矩，保证整机在急停、转向、抬升重物时的稳定性。整机的电气元件全部内嵌安装在底盘中部的预留空腔内，走线全部沿框架内侧的走线槽排布，避免运动过程中线路剐蹭外露造成损坏，电池、控制模块、驱动模块的安装位置都做了居中配重设计，让整机重心落在底盘几何中心位置，进一步提升行进与作业过程中的稳定性。上部支架的安装高度经过反复校核，既保证执行机构拥有足够的作业行程，也不会因为重心过高导致越障时出现前倾侧翻，整机的横向宽度控制在常规竞赛通道的宽度要求以内，可顺利通过标准尺寸的赛事通道与障碍门框，底盘前端预留的安装位可加装防撞缓冲件、传感器支架等拓展组件，适配不同赛事的规则要求。整体结构全部采用模块化设计思路，所有连接部位都采用快拆紧固件固定，可在短时间内完成组件更换与功能调整，不需要复杂的专用工具即可完成维护与改装，非常适合竞技场景下的快速迭代调试需求。
