适配NodeMcu ESP8266的3D打印IoT项目外壳

项目分类:通用机械零部件 发布时间:2024-05-24 ID:752251
  • 适配NodeMcu ESP8266的3D打印IoT项目外壳
  • 适配NodeMcu ESP8266的3D打印IoT项目外壳
  • 适配NodeMcu ESP8266的3D打印IoT项目外壳

  在物联网项目的原型搭建阶段,开发板的防护与安装适配一直是容易被忽略却直接影响项目落地稳定性的环节,这款针对NodeMcu ESP8266开发板设计的外壳,正是面向IoT原型验证、小型智能硬件开发场景的定制化结构件,完全适配3D打印工艺制作,能为裸露的开发板提供可靠的物理防护,同时兼顾接线、散热与安装固定的实际需求。从实际使用场景来看,这类外壳多用于创客项目验证、小型智能传感节点部署、教学实验套件组装等场景,不管是桌面端的功能调试,还是嵌入到小型智能设备内部作为核心控制模块的承载结构,都能避免开发板引脚误触短路、积灰受潮、外力磕碰导致的硬件损坏,尤其适合需要频繁移动、外接多组传感器的IoT项目使用。

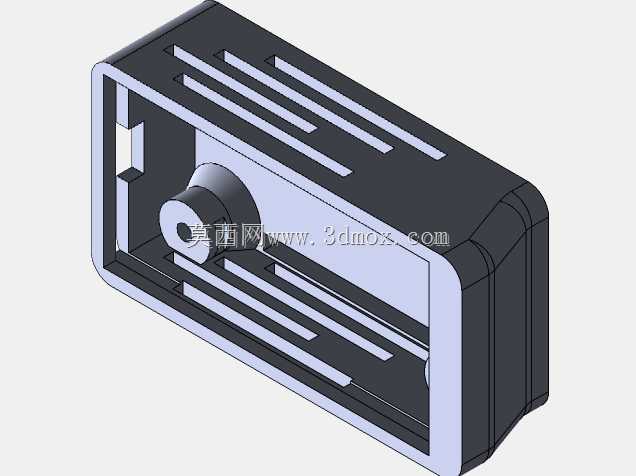

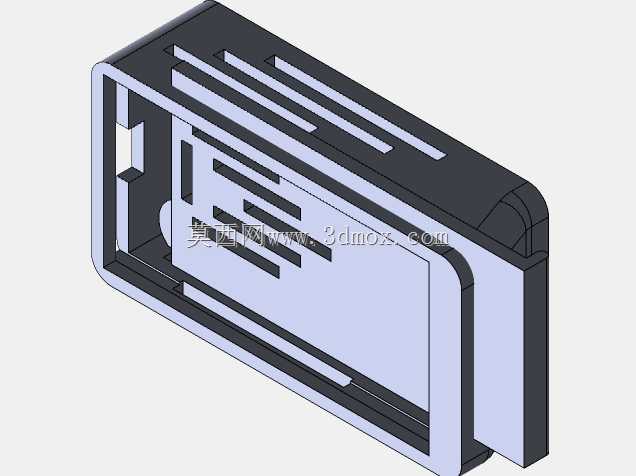

  设计思路上,这款外壳采用上下扣合的分体式结构,没有额外设计螺丝固定柱,依靠结构本身的卡扣公差实现紧配,既减少了3D打印过程中支撑材料的使用,降低打印失败率,也能让使用者无需额外紧固件就能快速完成拆装,方便开发过程中反复调整接线、烧录程序。外壳主体的内腔尺寸完全匹配NodeMcu ESP8266开发板的实际轮廓,预留了0.2mm的装配公差,即使是FDM工艺打印的PLA材质件,也能轻松将开发板滑入内腔,不会出现卡滞或者松动晃荡的情况。外壳侧壁对应开发板的USB接口位置做了精准的开口避让,不用拆开外壳就能直接连接数据线进行程序烧录和串口调试,对应开发板两侧的排针位置也预留了足够的接线空间,外接杜邦线时不会被外壳侧壁挤压,避免出现接线松脱、接触不良的问题。

  散热设计上,外壳的上盖区域开有多组长条形的通风格栅,格栅的宽度控制在2mm,既不会因为开孔过大让异物轻易掉入壳内接触电路板,也能形成足够的空气对流通道,当开发板长时间连接WiFi传输数据、外接传感器持续工作时,芯片产生的热量可以通过格栅快速散出,避免密闭空间内积热导致的芯片运行不稳定、WiFi信号丢包等问题。外壳的外侧做了小圆角过渡处理,没有尖锐的棱角,既符合3D打印的工艺特性,避免打印过程中出现边角翘曲,也能在日常拿取、安装过程中避免划伤。安装边界方面,外壳整体的外部轮廓做了统一的壁厚处理,壁厚均匀控制在1.8mm,适配常用的0.4mm直径3D打印机喷嘴,打印时可以通过3层壁线实现刚好的结构强度,既不会因为壁厚过薄导致外壳容易碎裂,也不会因为壁厚过大增加不必要的打印时间和材料消耗。外壳的底部预留了两个小型的固定孔位,既可以使用尼龙扎带将整个模块固定在设备机架、型材支架上,也可以通过双面胶直接粘贴在设备壳体内部,适配不同项目的安装需求。

  从结构细节来看,外壳内部对应开发板的四个边角位置做了微小的限位凸台,开发板装入后会被凸台托住,不会直接贴在外壳底壁上,在开发板和外壳底部之间留出了1mm的间隙,既可以避免开发板背面的焊点直接接触外壳导致的短路风险,也能让空气从底部间隙流通,进一步提升散热效果。外壳的扣合位置设计了微小的导向斜角,对准上下壳之后稍微用力就能扣合到位,扣合后上下壳之间的缝隙均匀控制在0.1mm以内,不会出现明显的错位或者缝隙过大的问题,日常使用中不会因为轻微的晃动就出现上下壳脱开的情况。针对IoT项目经常需要外接天线的使用需求,外壳的其中一端预留了通用的天线出线缺口,不管是外接IPEX接口的WiFi天线,还是引出传感器连接线,都可以通过这个缺口规整走线,避免线材被外壳挤压破损。

  实际使用中,这款外壳不需要做额外的后处理,打印完成后去除少量支撑就可以直接使用,PLA、PETG等常用的3D打印材料都可以满足使用强度要求,即使是没有太多结构设计经验的开发者,也可以直接打印使用,不需要再根据开发板尺寸反复调整外壳模型。相比通用的塑料接线盒,这款定制外壳完全贴合NodeMcu ESP8266的尺寸,不会出现空间浪费的情况,整体体积小巧,嵌入到小型智能设备内部时不会占用过多的安装空间,规整的外形也能让DIY项目的成品外观更加整洁,不会出现裸露电路板的杂乱感。
