手动螺旋式管子夹持固定工装结构

该手动螺旋夹持装置主要面向管道预制加工、设备维修装配、五金件小批量加工场景设计，是现场管路施工、车间管件二次加工环节中常用的夹持类工装，能够替代人工扶持完成圆管类工件的稳定固定，适配金属圆管、硬质塑料管材等多种截面为圆形的长条工件，在套丝、切割、坡口打磨、管件焊接对位等工序中发挥核心的固定作用，避免加工过程中工件移位、晃动带来的加工精度偏差，同时降低操作人员的劳动强度，消除人工扶持工件时的安全隐患。

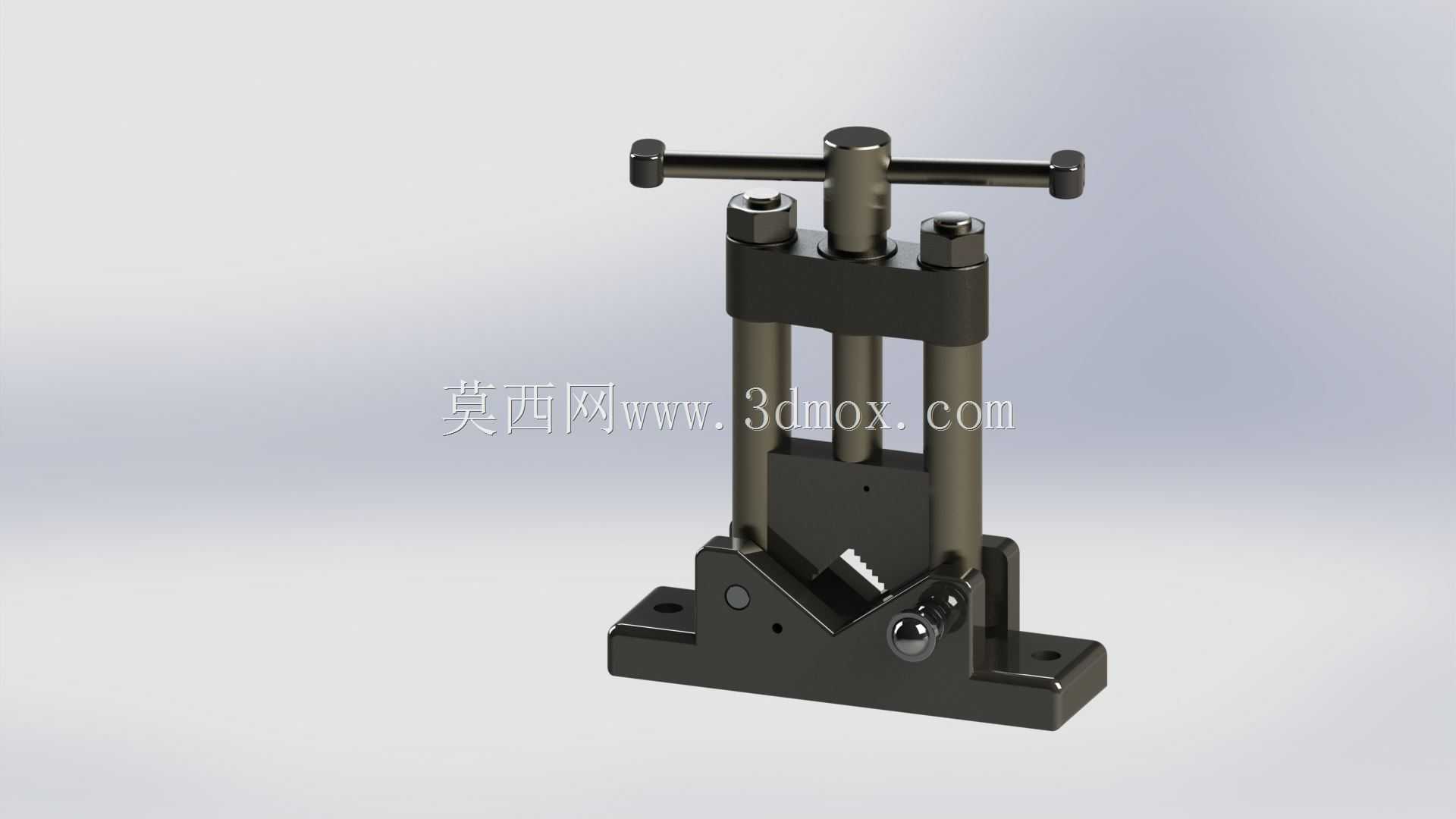

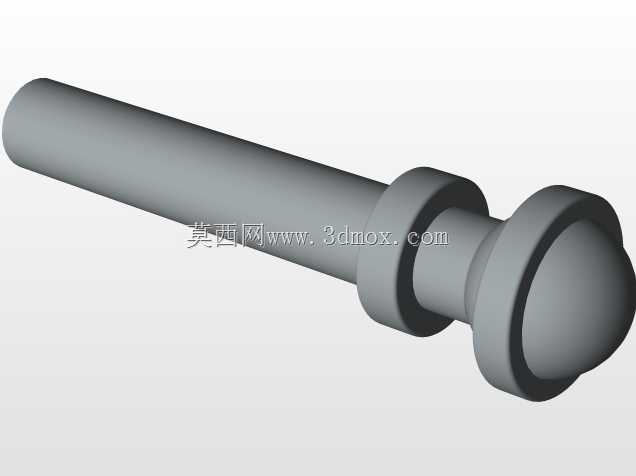

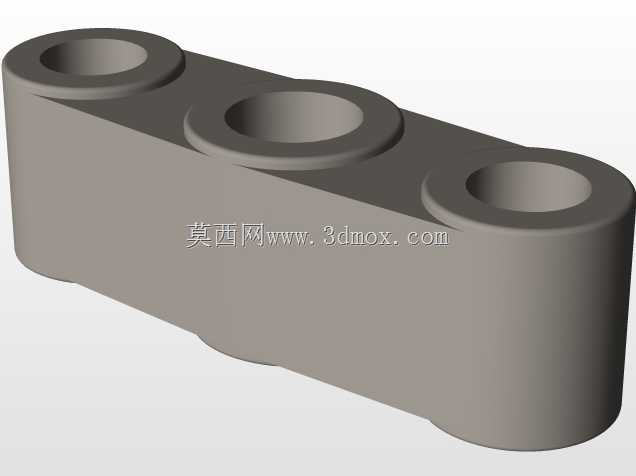

从功能特性来看，该装置采用T型手轮驱动的螺旋进给结构，操作人员转动顶部横向手把即可带动中间的压杆垂直下行，配合底座的V型定位槽对圆形管件形成多点抱紧，V型槽的夹角设计能够自适应一定管径范围内的工件，无需更换夹头即可适配不同规格的常用管材，夹持力随手轮的转动扭矩线性提升，可根据加工需求灵活调整夹紧力度，既不会因夹持力过小导致工件松脱，也能避免夹持力过大造成薄壁管材变形。装置两侧设置的导向立柱能够保证压块下行过程中始终保持水平，不会出现偏斜导致的夹持受力不均，底座侧边设置的快拆锁紧结构可在工件装夹到位后辅助锁止，防止加工过程中受振动影响出现压块回松。

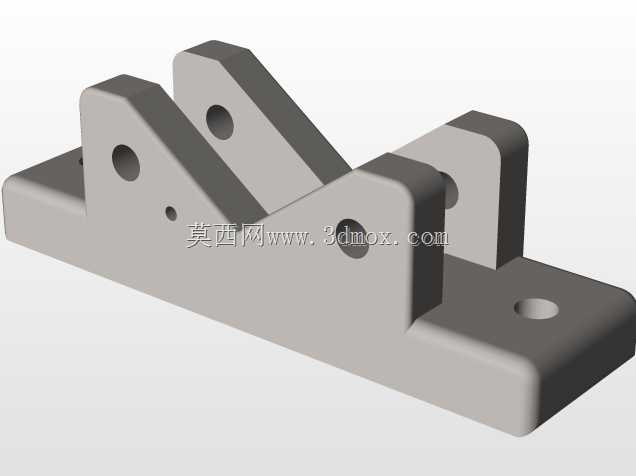

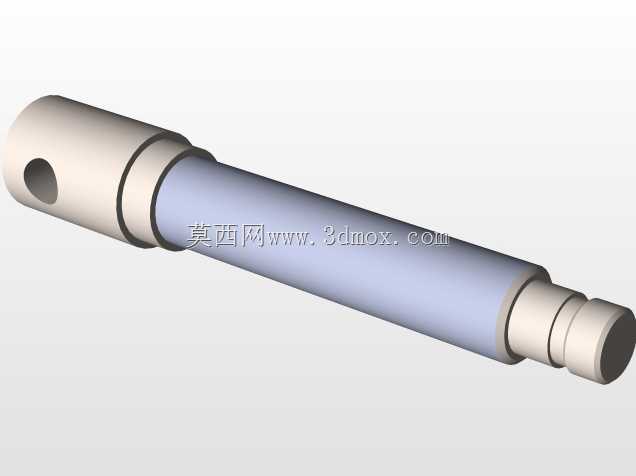

设计思路上，该装置优先考虑了手动操作的便捷性与结构的耐用性，整体采用框架式对称结构，受力传递路径直接，手轮施加的扭矩通过丝杆转化为垂直向下的夹紧力，传动效率高且具备自锁特性，停止转动手轮后即可自动保持夹持状态，无需额外的锁止机构。所有受力部件均采用厚实的金属结构设计，导向柱与压块、底座之间采用间隙配合，长期使用磨损后可通过更换衬套恢复精度，底座预留的安装孔可将整个装置固定在工作台面、角钢支架等多种作业平台上，安装边界灵活，既可以在固定车间工位长期使用，也可临时固定在移动作业台面上适配现场抢修需求。

外形尺寸方面，该装置整体结构紧凑，底座宽度适配常规工作台的安装间距，总高度满足手动操作的舒适区间，操作人员站立或坐姿状态下都能轻松转动手轮完成装夹操作，V型槽的开口范围覆盖日常管路施工中最常用的管径区间，无需额外配置多套不同规格的夹具即可覆盖多数常规作业需求，整体结构无复杂的传动部件，日常维护仅需定期在丝杆、导向柱表面涂抹润滑脂即可保证操作顺畅，使用寿命长且故障概率极低，非常适合加工场景多变、作业条件有限的一线施工与小型加工场景使用。
