家用影音播放设备VCD播放器结构设计

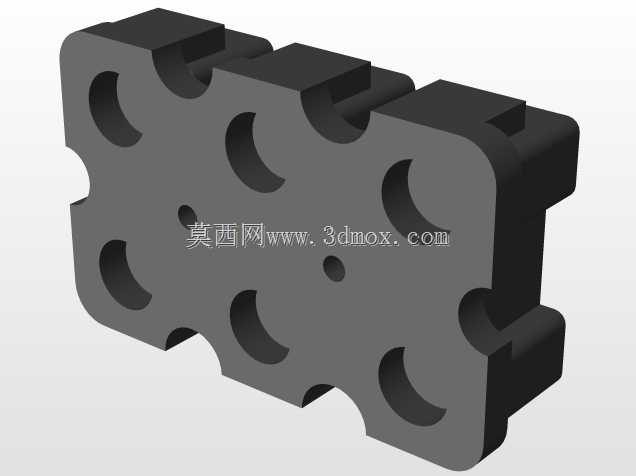

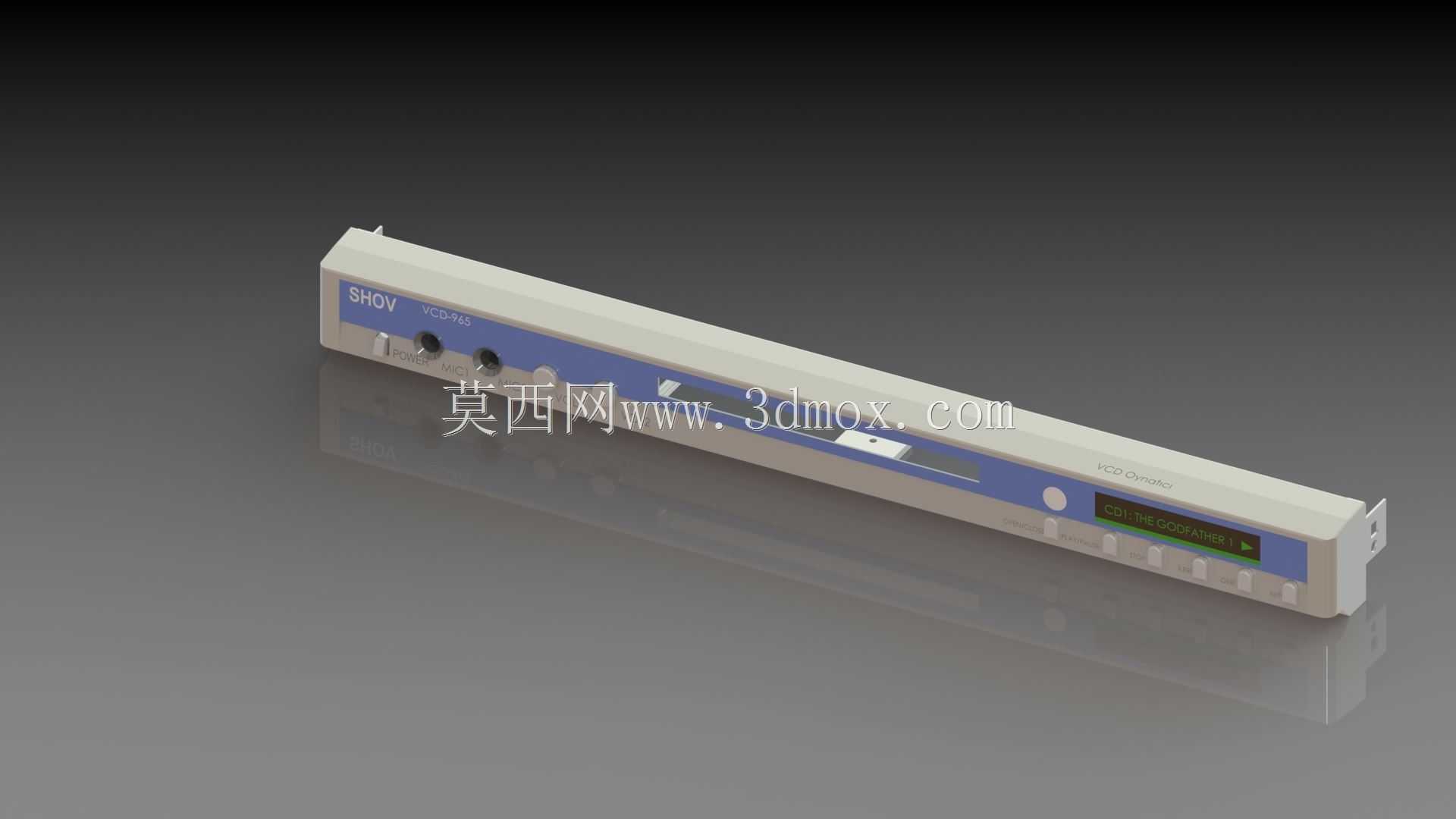

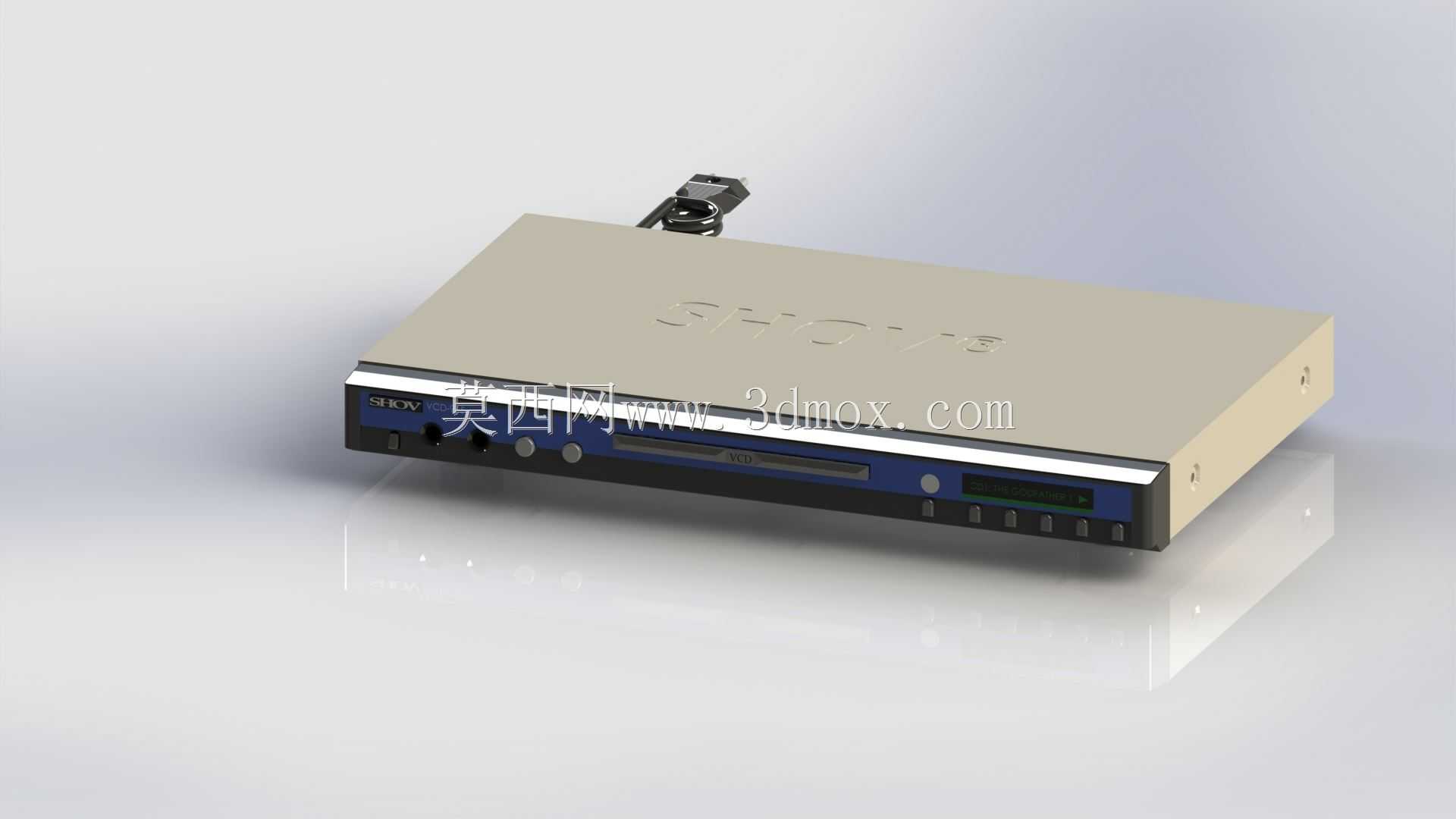

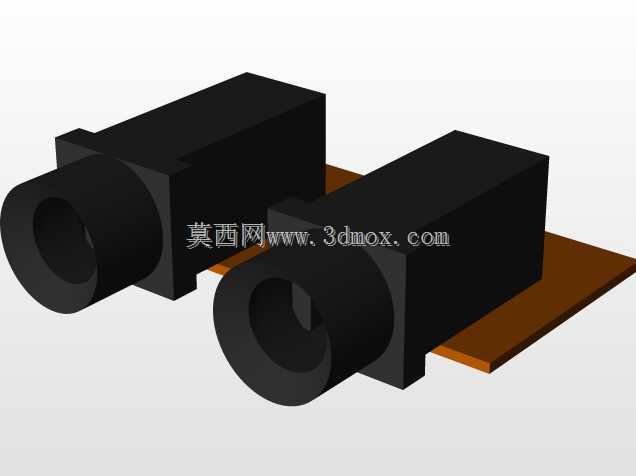

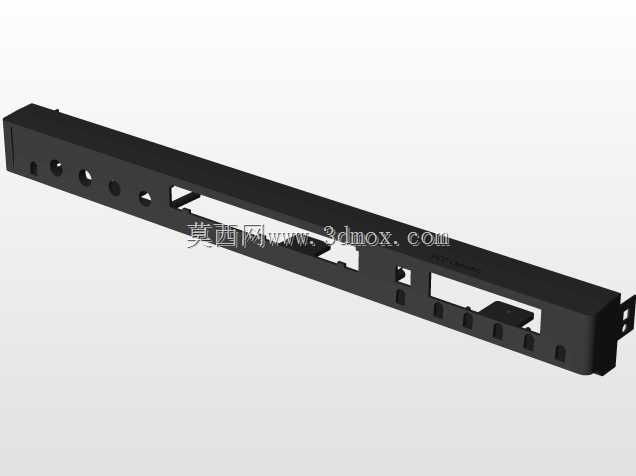

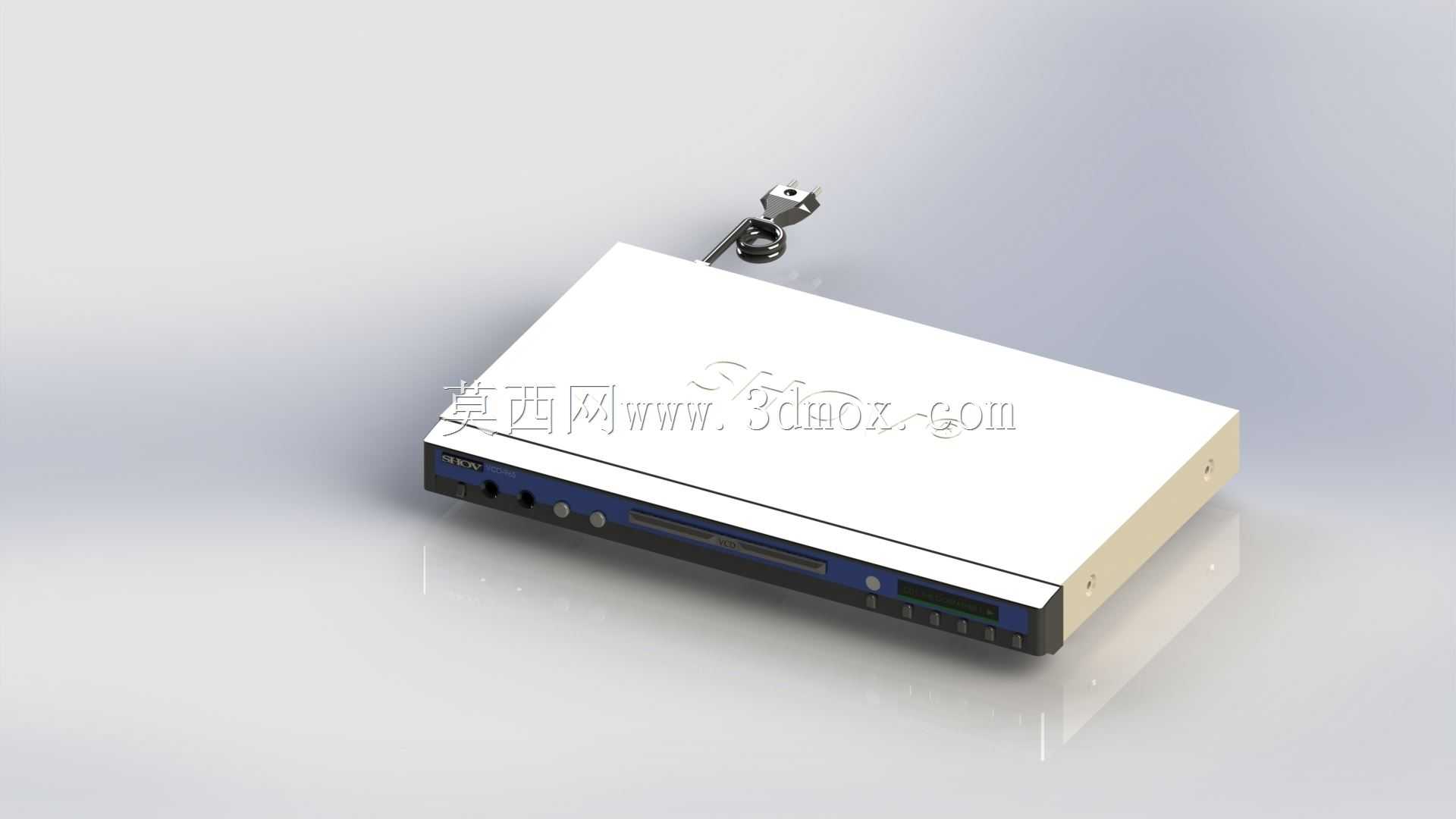

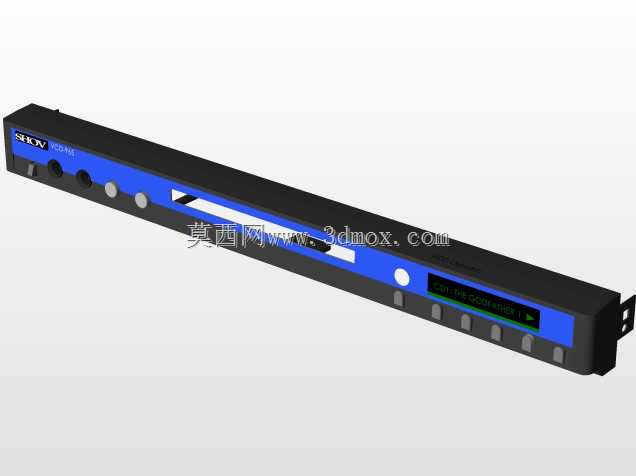

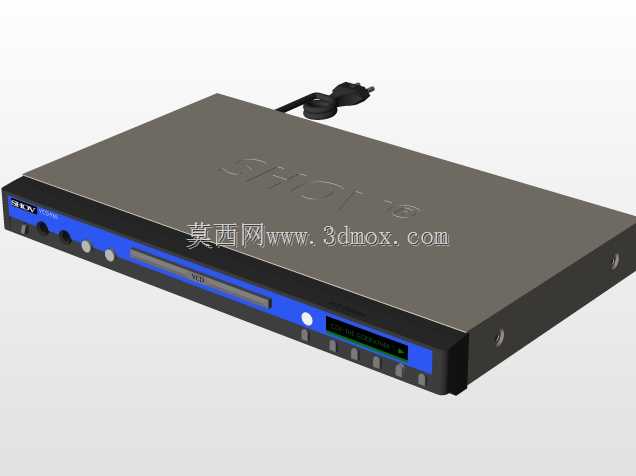

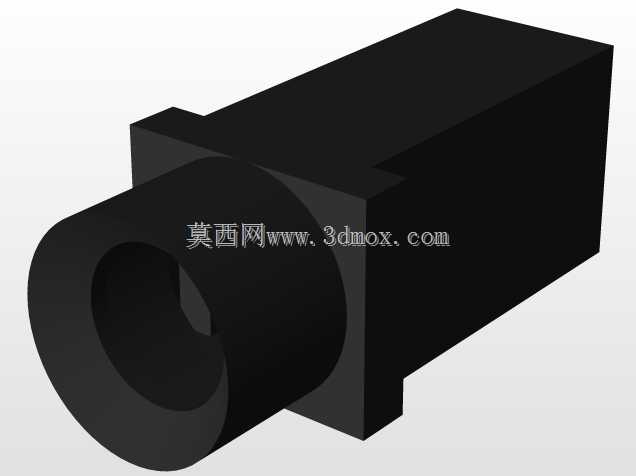

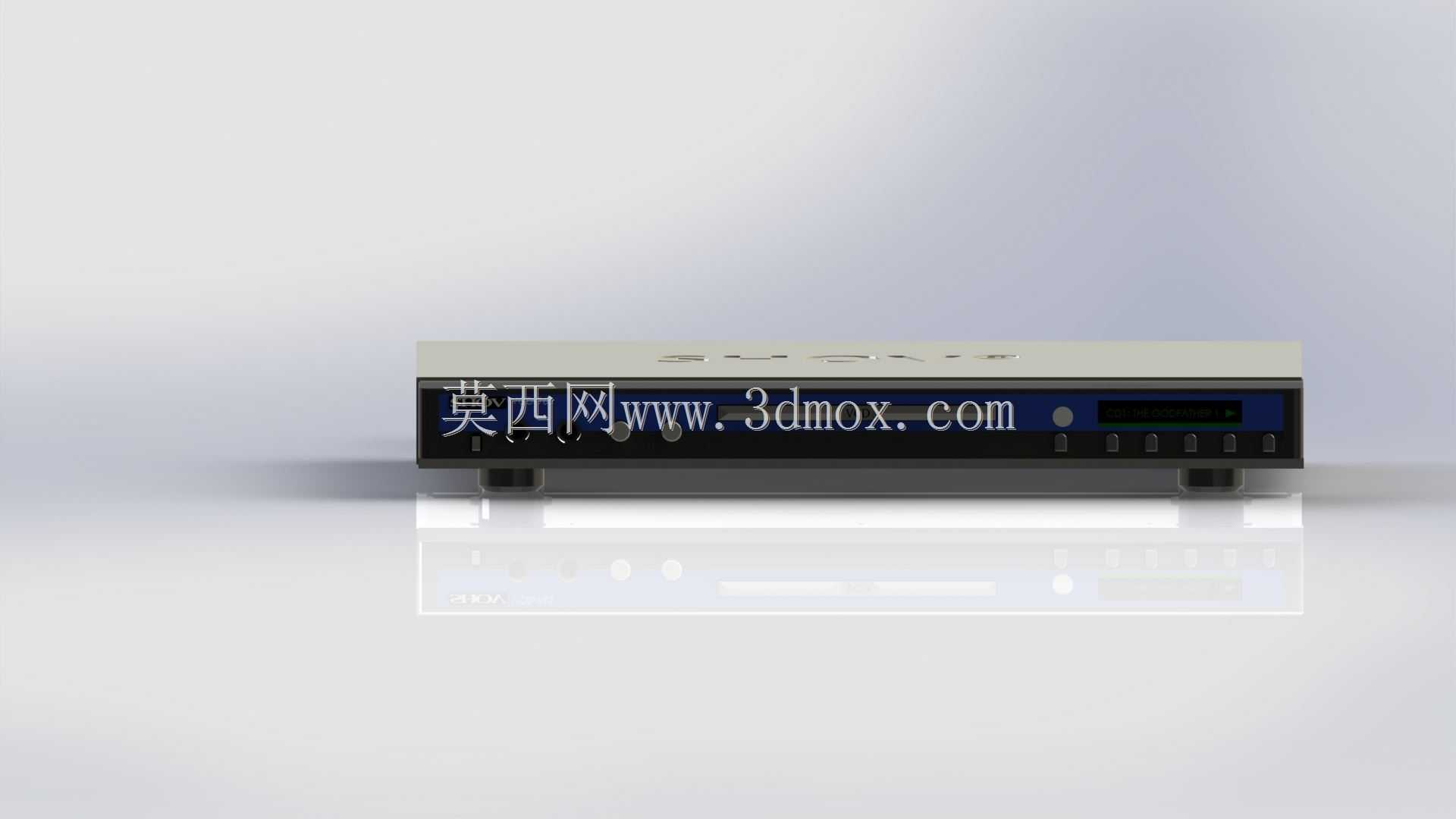

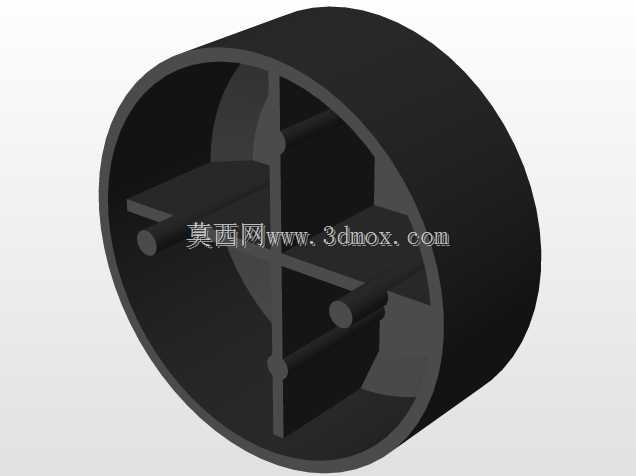

　　做消费类影音设备结构设计时，这类卧式VCD播放器的壳体设计是很典型的薄板折弯成型案例，整机采用卧式平放的安装形态，适配家庭客厅电视柜、影音设备机柜的层板摆放场景，底部预留1.5mm高度的橡胶支脚安装位，既可以避免壳体底部直接与放置面摩擦刮花，也能在设备底部和放置面之间留出空气流通间隙，满足长时间读碟工作时的散热需求，支脚的排布位置经过重心校核，四个支脚分别落在壳体底部四角向内缩进20mm的位置，即使放置面存在轻微倾斜，设备也不会出现侧翻滑落的问题。前面板的功能布局完全贴合普通用户的使用习惯，从左到右依次排布音频输出接口、麦克风输入接口、功能调节旋钮、碟片进出仓、播放控制按键、状态显示屏，

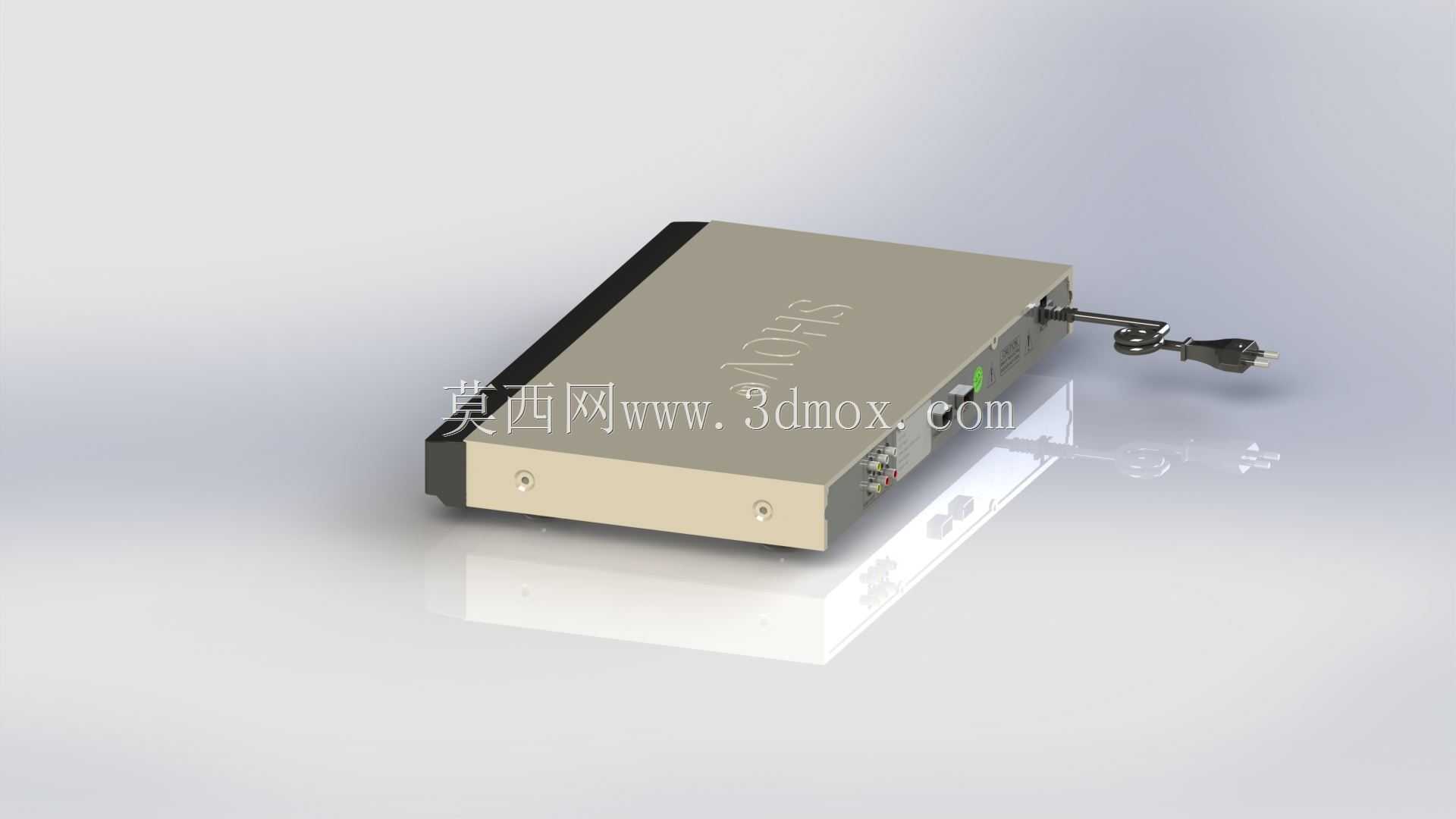

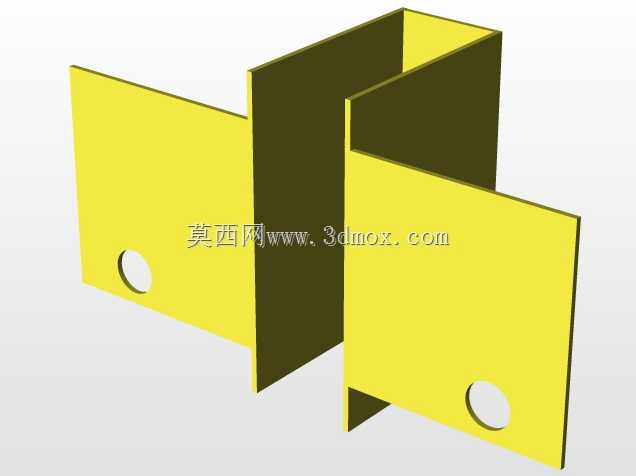

　　所有操作部件的高度都控制在距离放置面30mm以上的位置，用户坐在沙发上无需俯身就能轻松触碰到所有按键，接口的插拔方向采用水平向前设计，插拔音频线、麦克风时不需要挪动设备本体，也不会因为线材弯折角度过大导致接口松脱。壳体的主体结构采用1.2mm厚度的冷轧钢板折弯成型，折弯边预留0.2mm的装配公差，上下壳体通过侧边的卡扣和底部的四颗M3螺丝完成固定，不需要额外设计内部支撑框架就能满足整机的结构强度要求，钢板表面采用米白色哑光喷塑处理，既可以避免使用过程中留下指纹划痕，也能和多数家庭的浅色家居环境适配，前面板采用深蓝色ABS塑料注塑成型，和米白色的壳体形成清晰的视觉分区，用户可以快速识别操作区域。

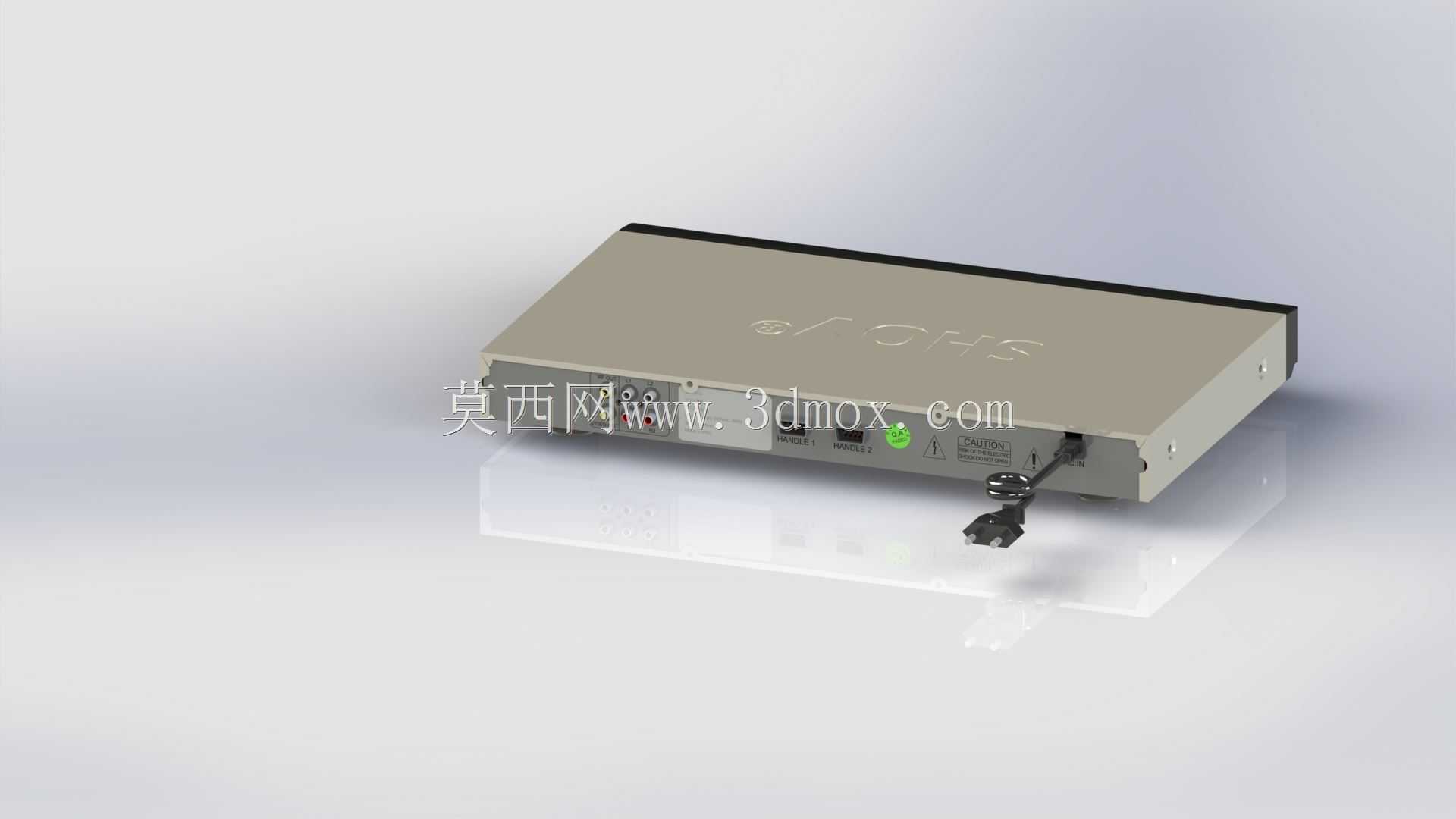

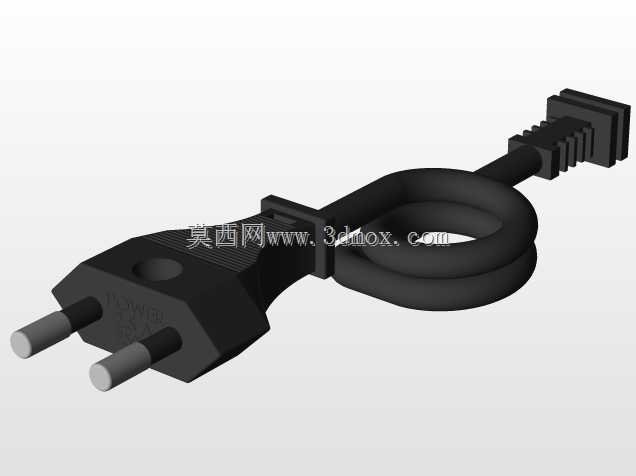

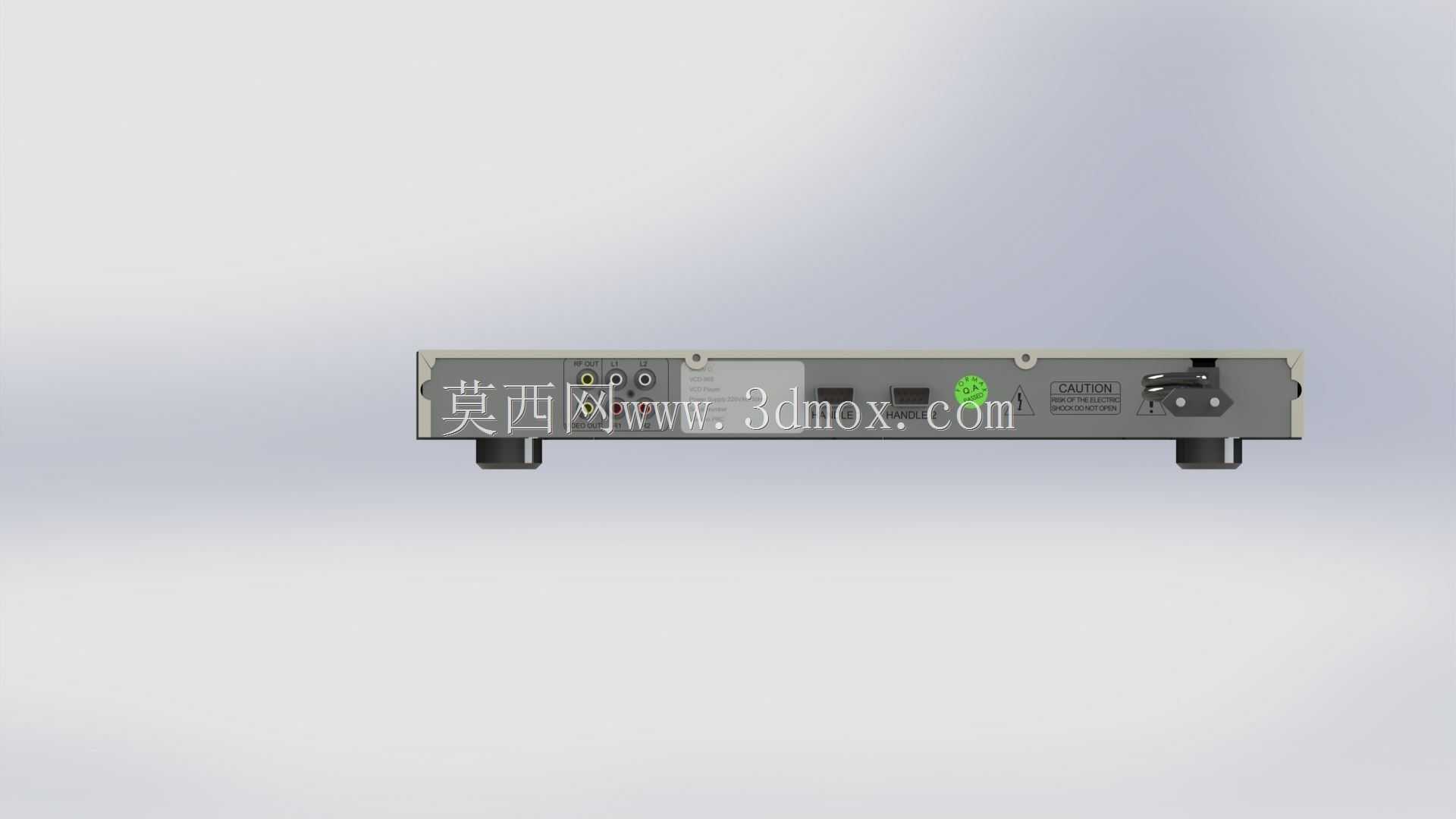

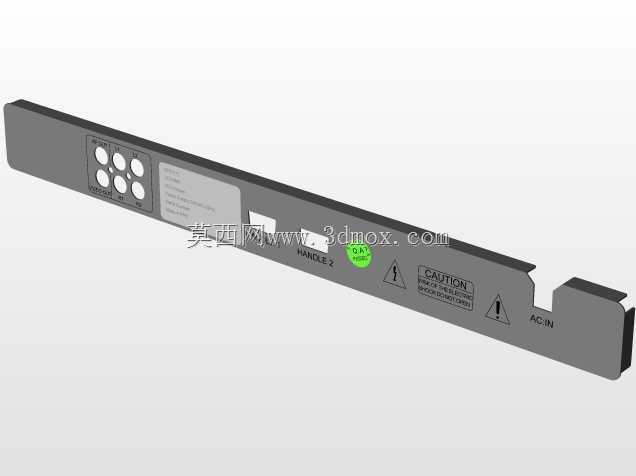

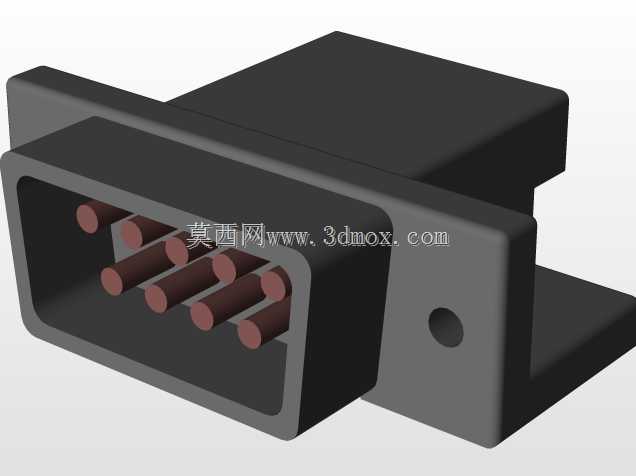

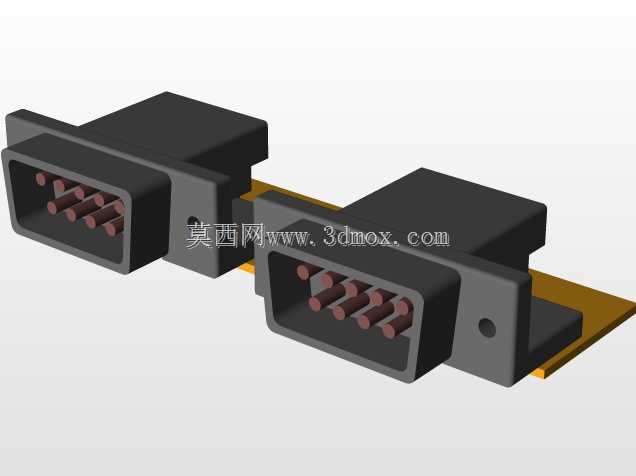

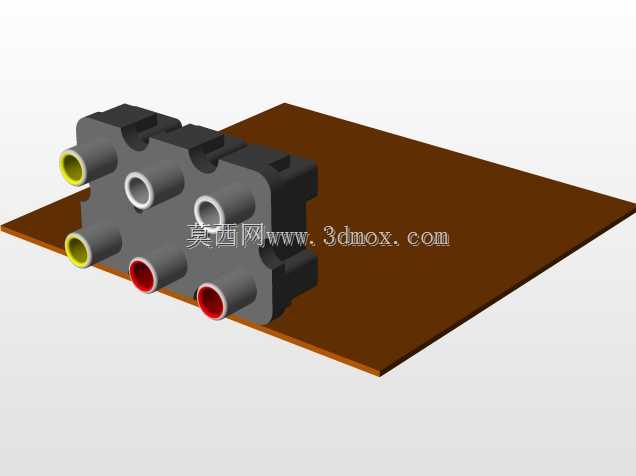

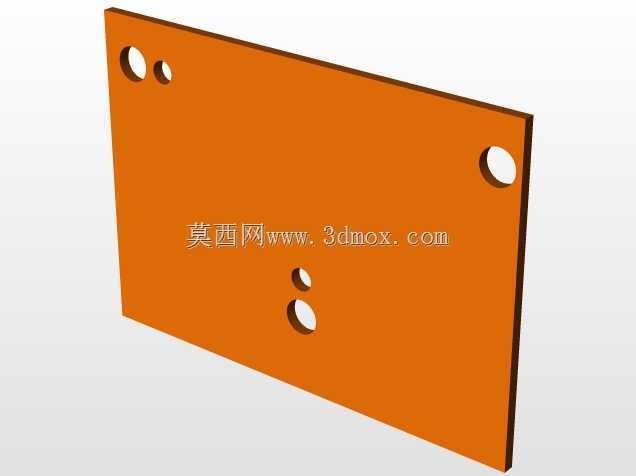

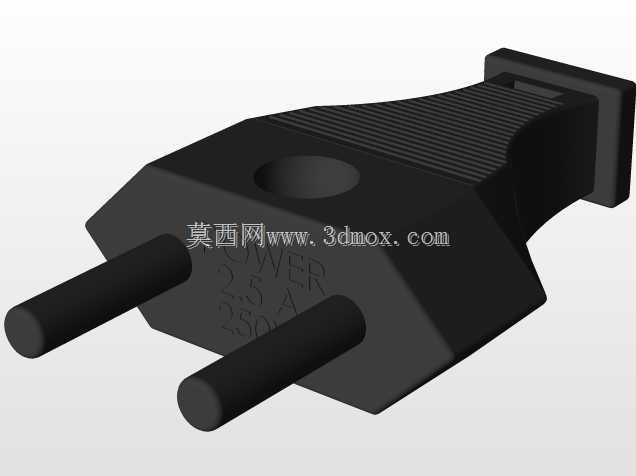

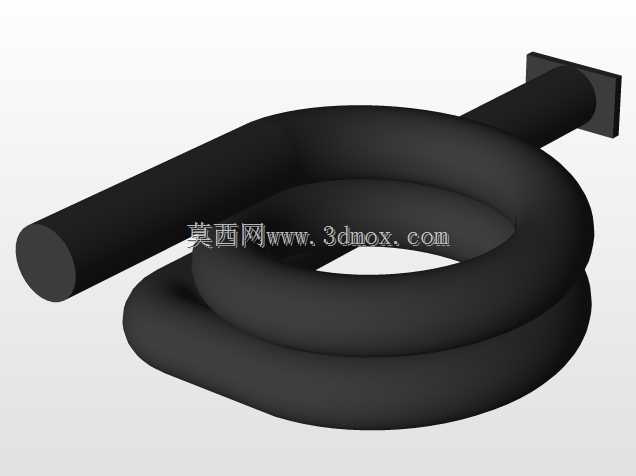

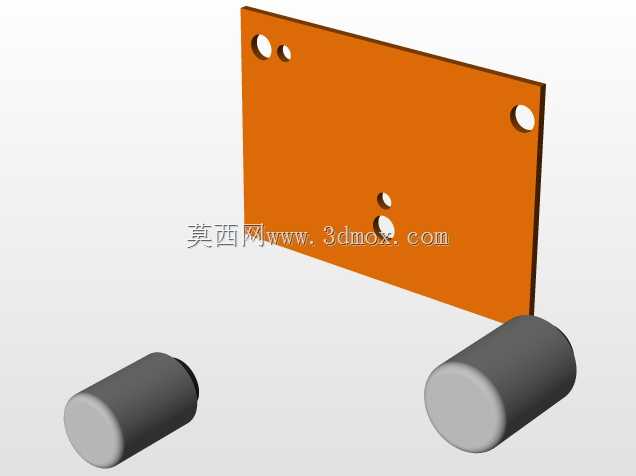

　　碟片仓的传动机构预留了标准的120mm碟片容纳空间，仓门的滑动导轨采用内嵌式设计，不会突出壳体表面影响整体外观，仓门开合的行程经过校核，完全弹出时不会超出设备前方120mm的范围，即使电视柜前方空间比较局促，也不会出现仓门被遮挡无法完全弹出的问题。后面板区域预留了电源输入接口、音视频输出接口、射频信号接口的安装位，所有接口的固定孔位都和市面上通用的VCD解码板安装尺寸匹配，结构设计时不需要额外开模定制解码板，直接采购通用配件就能完成整机组装，接口之间的间距预留了10mm的操作空间，插拔不同接口的线材时不会出现互相干扰的情况。顶部壳体表面做了轻微的下沉式平面设计，用户可以临时放置遥控器、碟片盒等小物件，平面的边缘做了R3的圆角处理，

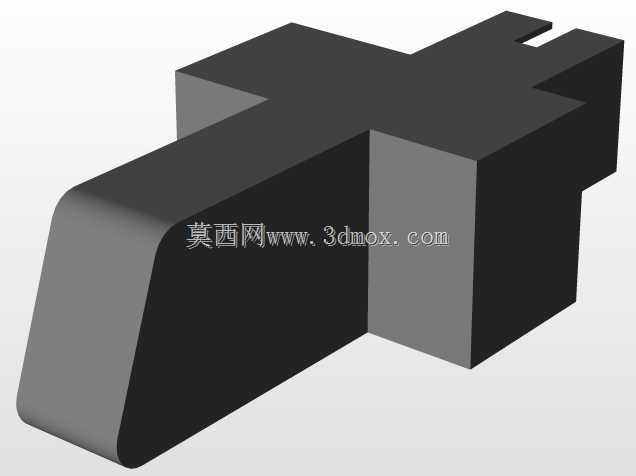

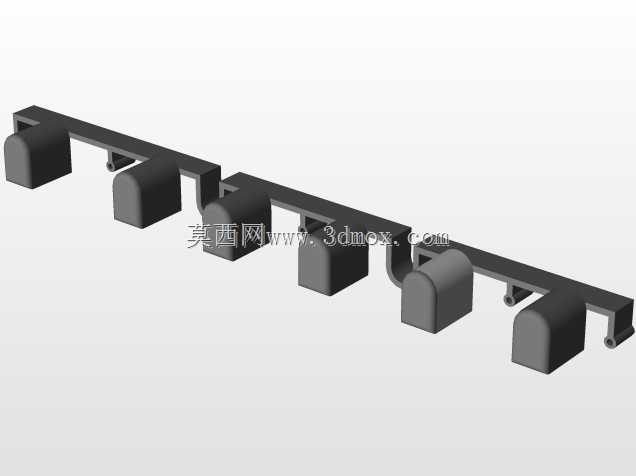

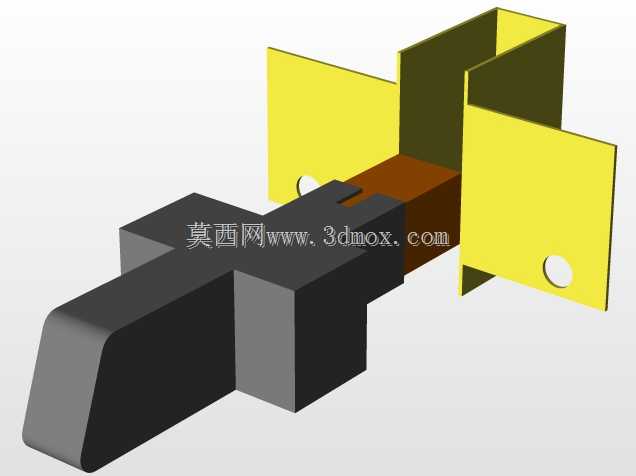

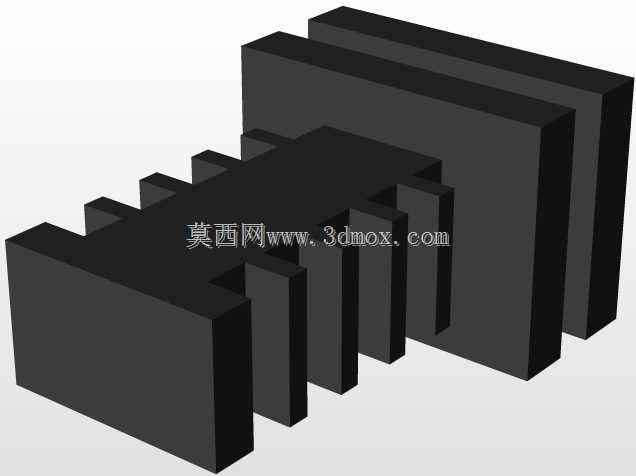

　　不会因为尖锐的边角划伤用户或者放置的物品。散热孔的设计采用底部进风、后侧出风的自然对流方案，底部的进风孔直径控制在3mm，既可以满足进风量要求，也能避免小物件从孔洞掉入设备内部，后侧的出风孔采用长条形格栅设计，出风方向朝向设备后方，不会直吹到坐在设备前方的用户。建模过程中所有的装配间隙都按照消费电子类产品的通用公差设置，塑料件和钣金件的配合间隙预留0.15mm，活动部件比如仓门、按键的活动间隙预留0.3mm，既不会出现装配过紧导致卡滞的问题，也不会因为间隙过大出现松动晃动的情况。前面板的按键采用硅胶按键和轻触开关配合的结构，按键的行程设置为1.5mm，按压力度控制在1.5N左右，用户按压时可以获得清晰的反馈手感，状态显示屏的安装位置做了遮光罩设计，避免环境光线直射屏幕导致显示内容看不清，显示屏的视角向上倾斜5度，用户处于坐姿观看高度时可以清晰看到屏幕上显示的播放状态、曲目时间等信息。这类设备的设计核心是在满足功能需求的前提下，尽可能简化结构、降低生产装配难度，所有的零部件都尽量采用通用标准件，减少定制件的比例，从而控制整机的生产成本，同时兼顾日常使用的操作便利性和放置稳定性，适配家庭场景下的长期使用需求。
